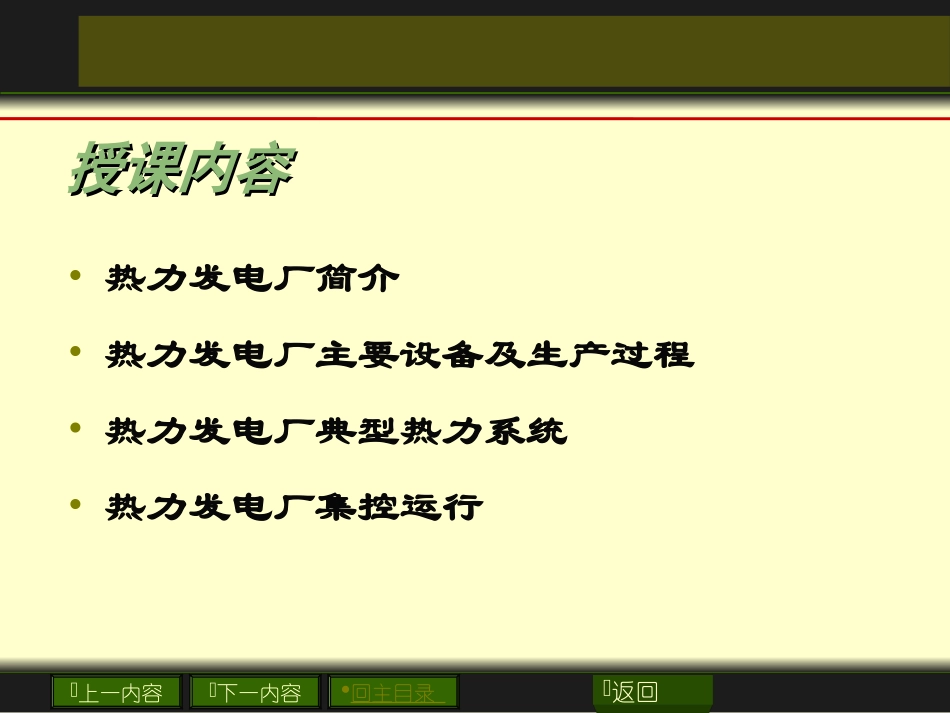

1国网技术学院发电与新能源培训部《热力发电设备及运行》《热力发电设备及运行》上一内容下一内容回主目录返回2授课内容授课内容•热力发电厂简介•热力发电厂主要设备及生产过程•热力发电厂典型热力系统•热力发电厂集控运行上一内容下一内容回主目录返回3第一篇热力发电厂简介第一篇热力发电厂简介一、热力发电厂分类三、热力发电厂主要经济指标二、发电厂基本热力循环上一内容下一内容回主目录返回4一、热力发电厂分类按电厂供出产品分1按使用的一次能源分2按火电厂的服务规模分3按蒸汽初参数分4发电厂、热电厂燃煤电厂、燃油电厂、余热电厂电力系统中发电厂、孤立电厂、自备电厂亚临界、超临界、超超临界上一内容下一内容回主目录返回5二、发电厂基本热力循环朗肯循环循环热效率（30~40）%上一内容下一内容回主目录返回6三、热力发电厂主要经济指标煤耗率热耗率汽耗率发电效率标准煤：收到基低位发热量为29270kJ/kg（7000kcal/kg）的煤。上一内容下一内容回主目录返回7第二篇火电厂生产过程及主要设备第二篇火电厂生产过程及主要设备二、火力发电厂生产过程三、火力发电厂主要热力设备一、电厂运行方式的发展上一内容下一内容回主目录返回8一、电厂运行方式的发展一、电厂运行方式的发展单独控制：炉、机、电有各自单独的控制室集中控制：只有一个控制中心集散控制：集中管理、分散控制（危险分散）厂级集控：全厂管控一体化上一内容下一内容回主目录返回9什么是单元制？什么是单元制？三种主蒸汽系统单元制上一内容下一内容回主目录返回10单元制系统组成单元制系统组成上一内容下一内容回主目录返回11GG↑D↑D↑B2↑B1↑负荷分配困难大型机组为什么普遍采用单元制？大型机组为什么普遍采用单元制？假如用母管制电力系统规定：对装有中间再热凝汽式机组或中间再热供热式机组的发电厂，应采用单元制系统。G再热压力不均上一内容下一内容回主目录返回12单元制特点单元制特点系统简单（管道短，管道附件少，发电机电压母线短，发电机电压回路的开关电器较少），投资省；事故可能性减小；便于滑参数启停，适合炉机电集中控制。缺点：任一主要设备发生故障时，整个单元机组都要被迫停止运行，而相邻单元机组之间不能互相支援。上一内容下一内容回主目录返回13上一内容下一内容回主目录返回14主要热力设备主要热力设备立体展示图立体展示图12米6米6米0米23米100米上一内容下一内容回主目录返回15二、热力发电厂主要热力设备三大主机汽轮机发电机锅炉上一内容下一内容回主目录返回16锅炉设备汽轮机设备锅炉本体锅炉辅助设备及系统：输煤系统、制粉系统、风烟及燃烧系统、除尘及排渣系统汽轮机本体汽轮机辅助设备及系统：凝汽系统、循环水系统、凝结水系统、除氧器系统、给水系统、润滑油系统、调节保护系统上一内容下一内容回主目录返回17锅炉型号1SG─1008/17.1─550℃/550℃─YM─Ⅰ锅炉本体构成2“锅”：省煤器、水冷壁、过热器、再热器“炉”：燃烧器、炉膛、水平烟道、竖直烟道1、锅炉本体锅炉本体介绍视频锅炉本体介绍视频上一内容下一内容回主目录返回18汽轮机型号1汽轮机本体构成2N─300/16.7/535/535静止部件：转动部件：主轴、叶轮、动叶片、联轴器汽缸、隔板、喷嘴、轴承2、汽轮机本体汽轮机工作原理视频汽轮机工作原理视频上一内容下一内容回主目录返回193、锅炉辅助设备及系统送风机一次风机引风机烟囱电除尘器空预器锅炉本体磨煤机上一内容下一内容回主目录返回203、锅炉辅助设备及系统输煤及制粉系统：：给煤机、磨煤机给煤机、磨煤机风烟系统：：送风机、引风机、空气预热器送风机、引风机、空气预热器除尘排渣系统：：除尘器除尘器钢球磨煤机静电除尘器上一内容下一内容回主目录返回21第二篇火电厂生产过程及主要设第二篇火电厂生产过程及主要设备备3、锅炉辅助设备及系统碗式中速磨上一内容下一内容回主目录返回224、汽轮机辅助设备及系统润滑油系统：润滑油系统：油泵、油箱、...
