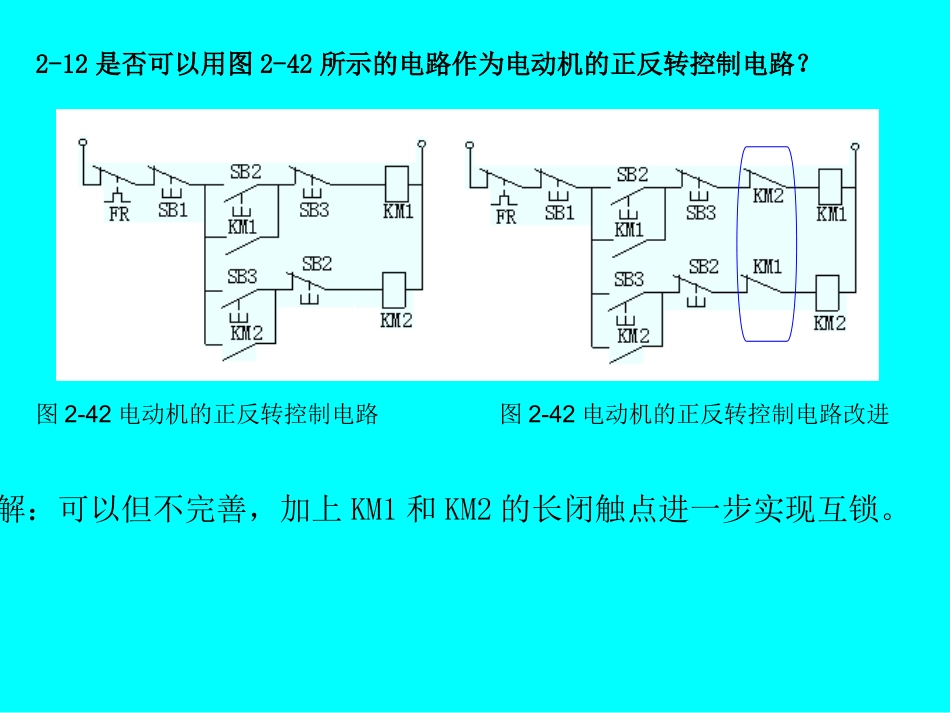

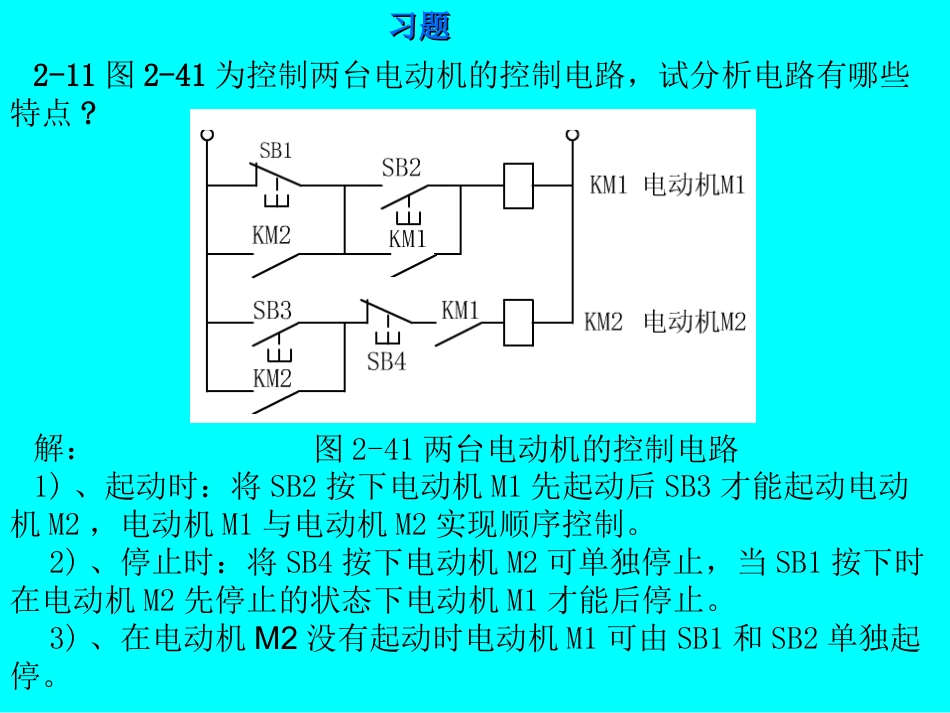

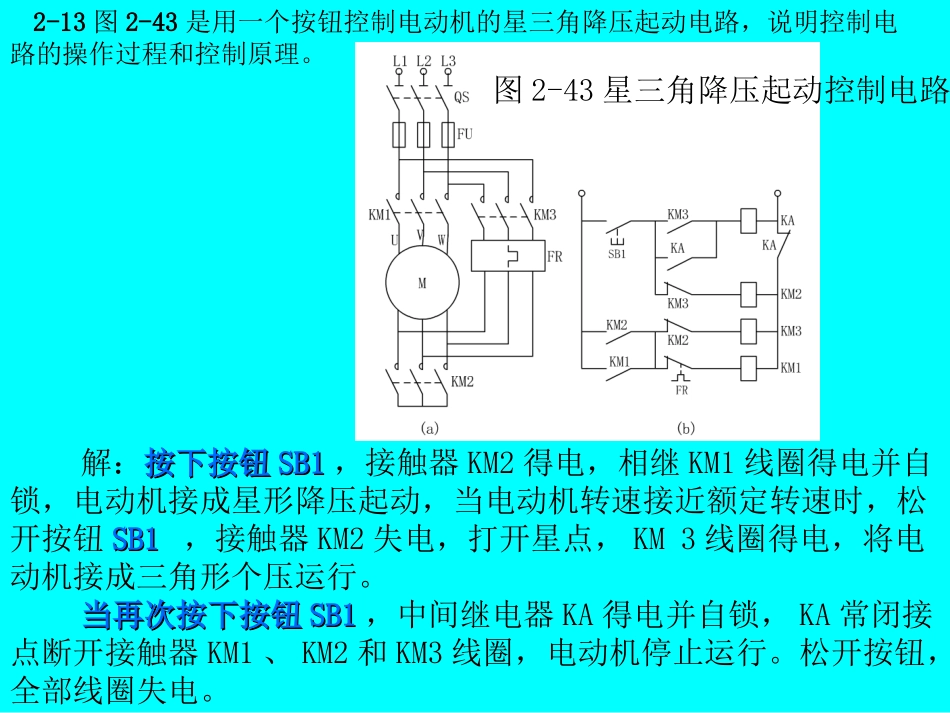

习题习题2-11图2-41为控制两台电动机的控制电路，试分析电路有哪些特点?解：1)、起动时：将SB2按下电动机M1先起动后SB3才能起动电动机M2，电动机M1与电动机M2实现顺序控制。2)、停止时：将SB4按下电动机M2可单独停止，当SB1按下时在电动机M2先停止的状态下电动机M1才能后停止。3)、在电动机M2没有起动时电动机M1可由SB1和SB2单独起停。图2-41两台电动机的控制电路2-12是否可以用图2-42所示的电路作为电动机的正反转控制电路？图2-42电动机的正反转控制电路图2-42电动机的正反转控制电路改进解：可以但不完善，加上KM1和KM2的长闭触点进一步实现互锁。2-13图2-43是用一个按钮控制电动机的星三角降压起动电路，说明控制电路的操作过程和控制原理。图2-43星三角降压起动控制电路解：按下按钮按下按钮SB1SB1，接触器KM2得电，相继KM1线圈得电并自锁，电动机接成星形降压起动，当电动机转速接近额定转速时，松开按钮SB1SB1，接触器KM2失电，打开星点，KM3线圈得电，将电动机接成三角形个压运行。当再次按下按钮当再次按下按钮SB1SB1，中间继电器KA得电并自锁，KA常闭接点断开接触器KM1、KM2和KM3线圈，电动机停止运行。松开按钮，全部线圈失电。2-16、设计一个电路。要求第一台电动机起动后，第二台电动机才能起动；第二台电动机起动后，第三台电动机才能起动；若有一台电动机过载则全部停止。解：2-23某生产机械有两台电动机，起动时要求先起动第一台电动机，起动10s后才能起动第二台电动机。停止时，要求先停止第二台电动机10s才能停止第一台电动机。两台电动机均设有短路保护和过载保护。试设计两台电动机的主电路和控制电路。解：2-4有二台电动机，试拟定一个既能分别启动、停止，又可以同时启动、停车的控制线路。分别启动分别停止同时启动同时停止2-5试设计某机床主轴电动机的主电路和控制电路。要求；(1)Y／△启动；(2)能耗制动；(3)电路具有短路、过载和失压保护。图2-10Y-Δ降压起动控制线路图＊书中的图这里错了改为这样图2-21按时间原则的单向能耗制动控制线路*起动停止2-5试设计某机床主轴电动机的主电路和控制电路。要求；(1)Y／△启动；(2)能耗制动；(3)电路具有短路、过载和失压保护。2-6设计一个控制电路，要求第一台电机启动运行3s后，第二台电机才能自行启动，运行8s后，第一台电机停转，同时第三台电机启动，运行5s后，电动机全部断电。图2-7顺序控制3个程序的步进控制线路＊2-7设计一个鼠笼型电动机的控制电路，要求(1)既能点动又能连续运转；(2)停止时采用反接制动；(3)能在两处进行启动和制动。两处进行制动两处进行启动点动图2-19单向反接制动线路图*SB-T1SB-Q1SB-Q2SB-Q3KMSB-T2SB-T3KM图2-6三地控制的控制电路QSFUKMFRM3~FRSBKMSB1SB2KASB3KAFRKMKAUVW图2-8(a)点动控制线路图(b)点动和长动控制线路＊长动点动2-8试设计一个往复运动的主电路和控制电路。要求(1)向前运动到位停留一段时间再返回；(2)返回到位立即向前；(3)电路具有短路、过载和失压保护。图2-24(b)工作台自动循环的控制线路*KM22-10为什么电动机要设零电压和欠电压保护?答：欠压保护可以防止电压严重下降时电动机在负载情况下的低压运行；避免电动机同时启动而造成电压的严重下降；防止电源电压恢复时，电动机突然起动运转，造成设备和人身事故。2-9在电动机的主电路中既然装有熔断器，为什么还要装热继电器?它们各起什么作用?答：过载也是指电动机运行电流大于其额定电流，但超过额定电流的倍数更小些，通常在1.5Ie以内。过载保护是采用热继电器FR与接触器KM配合动作的方法完成保护的。引起过载的原因很多，如负载的突然增加，缺相运行以及电网电压降低等。长期处于过载也将引起电动机的过热，使其温升超过允许值而损坏绝缘。过载保护要求保护电器具有反时限特性，即根据电流过载倍数的不同，其动作时间是不同的，它随着电流的增加而减小。
