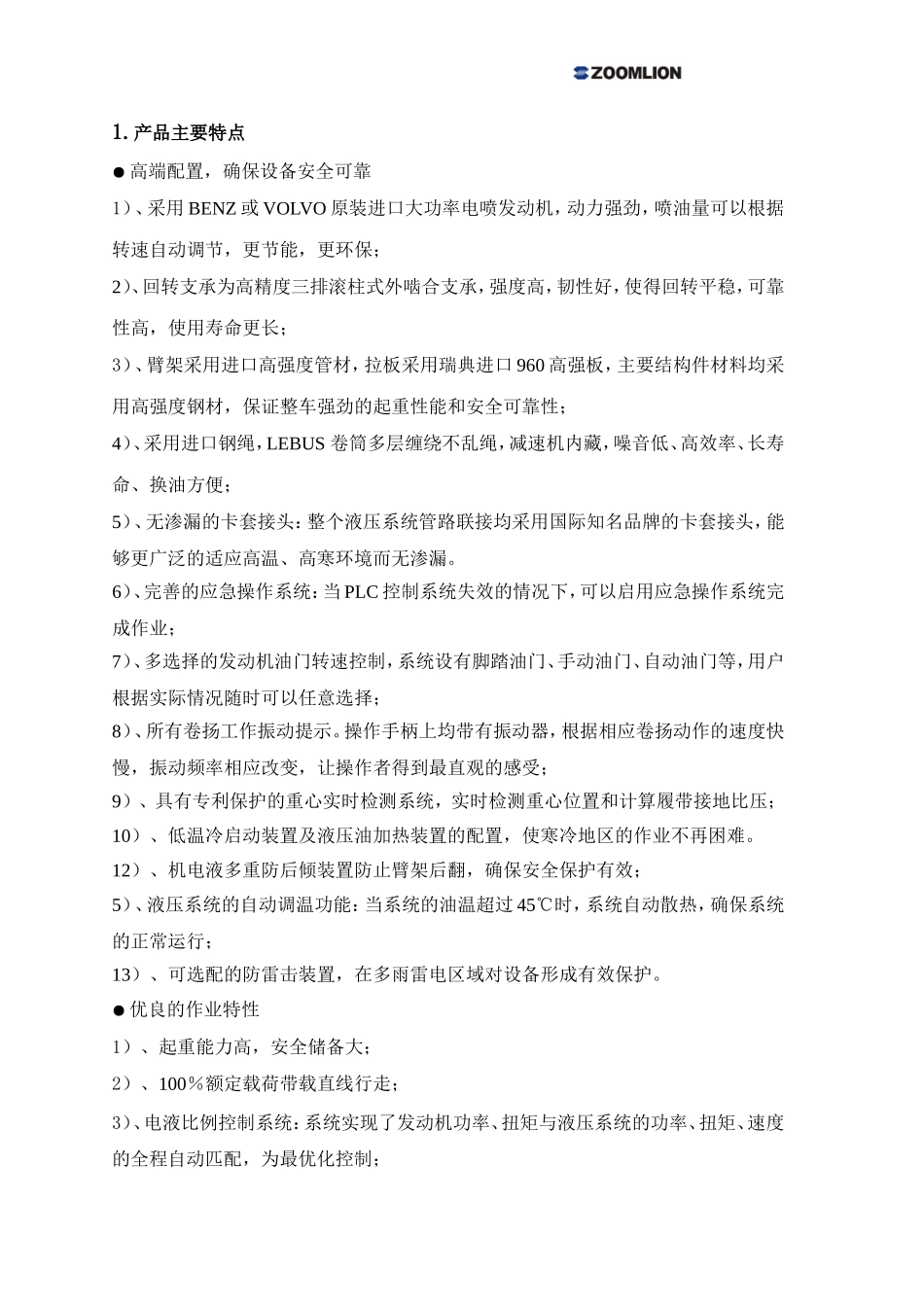

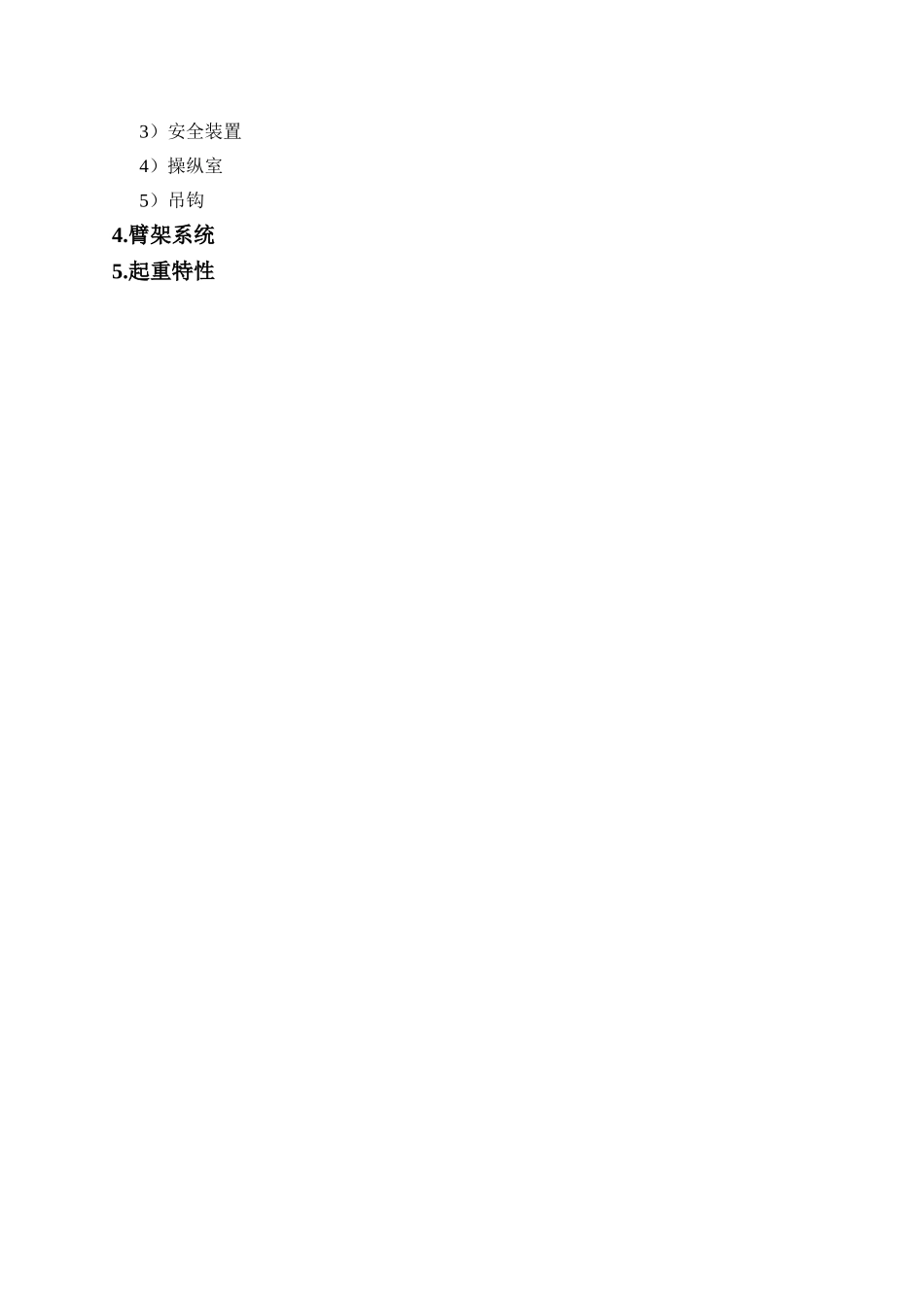

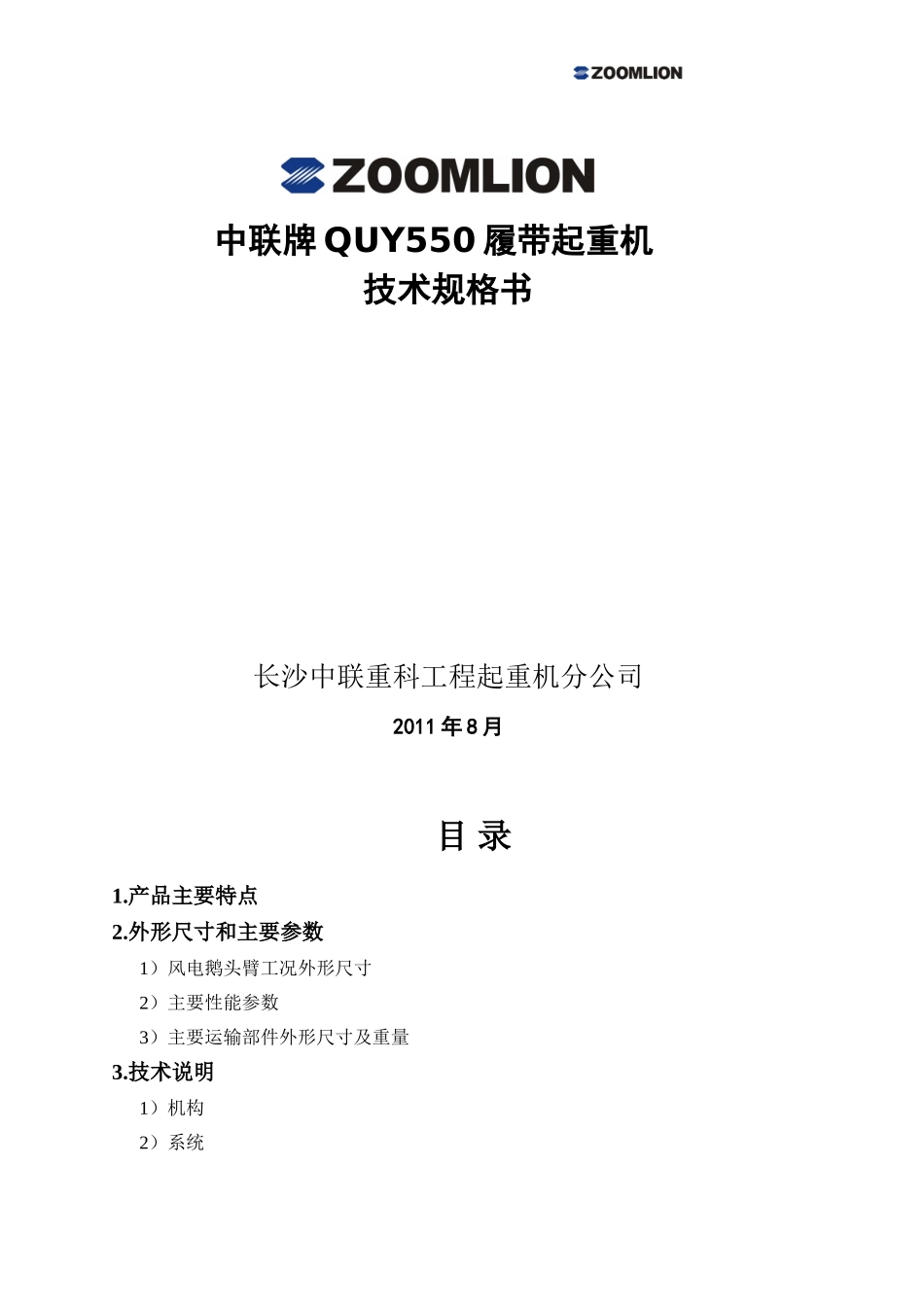

中联牌QUY550履带起重机技术规格书长沙中联重科工程起重机分公司2011年8月目录1.产品主要特点2.外形尺寸和主要参数1）风电鹅头臂工况外形尺寸2）主要性能参数3）主要运输部件外形尺寸及重量3.技术说明1）机构2）系统3）安全装置4）操纵室5）吊钩4.臂架系统5.起重特性1.产品主要特点●高端配置，确保设备安全可靠1）、采用BENZ或VOLVO原装进口大功率电喷发动机，动力强劲，喷油量可以根据转速自动调节，更节能，更环保；2）、回转支承为高精度三排滚柱式外啮合支承，强度高，韧性好，使得回转平稳，可靠性高，使用寿命更长；3）、臂架采用进口高强度管材，拉板采用瑞典进口960高强板，主要结构件材料均采用高强度钢材，保证整车强劲的起重性能和安全可靠性；4）、采用进口钢绳，LEBUS卷筒多层缠绕不乱绳，减速机内藏，噪音低、高效率、长寿命、换油方便；5）、无渗漏的卡套接头：整个液压系统管路联接均采用国际知名品牌的卡套接头，能够更广泛的适应高温、高寒环境而无渗漏。6）、完善的应急操作系统：当PLC控制系统失效的情况下，可以启用应急操作系统完成作业；7）、多选择的发动机油门转速控制，系统设有脚踏油门、手动油门、自动油门等，用户根据实际情况随时可以任意选择；8）、所有卷扬工作振动提示。操作手柄上均带有振动器，根据相应卷扬动作的速度快慢，振动频率相应改变，让操作者得到最直观的感受；9）、具有专利保护的重心实时检测系统，实时检测重心位置和计算履带接地比压；10）、低温冷启动装置及液压油加热装置的配置，使寒冷地区的作业不再困难。12）、机电液多重防后倾装置防止臂架后翻，确保安全保护有效；5）、液压系统的自动调温功能：当系统的油温超过45℃时，系统自动散热，确保系统的正常运行；13）、可选配的防雷击装置，在多雨雷电区域对设备形成有效保护。●优良的作业特性1）、起重能力高，安全储备大；2）、100％额定载荷带载直线行走；3）、电液比例控制系统：系统实现了发动机功率、扭矩与液压系统的功率、扭矩、速度的全程自动匹配，为最优化控制；4）、高效节能：系统中采用了变量柱塞泵与变量马达的匹配形式。起重机在怠速不作业情况下整个液压系统功率消耗接近零，减少了系统发热等不必要的功率浪费。需要作业时，系统又可及时高效的完成作业指令；6）、多动作的组合形式：在系统设计时在充分考虑了安全的情况下，液压系统可实现多个动作的组合，进一步提高了施工作业效率；7）、闭式回转系统：系列履带起重机均采用闭式回转控制系统，具有精准、平稳的微动性能，能够满足苛刻的安装作业要求；8）、各种动作速度可以任意设定。在数字显示系统主页面设置速度设置区，用户可以根据实际需要任意设定系统速度，每档速度内均为无极变速；●客户使用成本低1）、标准配置的电动燃油加油泵，省时、方便；2）、配有柴油动力的移动泵站，使整机装配机械化，降低安装工人的劳动强度；3）、主变幅桅杆、主变幅滑轮组与主变幅卷扬可同时拆下（由移动泵站插拔销轴）；4）、主、副臂套装，节省运输车辆，降低运输费用。5）变轨式下车设计通过性能好，节约成本，减少拆装时间。2.外形尺寸和主要参数1).风电鹅头臂工况外形尺寸2).主要性能参数项目数值备注主臂长度m24～108最大起重量/幅度t/m550×6带基本臂自重t438最长主臂＋鹅头臂mm108＋7主臂＋鹅头臂最大起重量tm140塔式副臂长度°24～72塔式副臂最大起重量t标准m215塔式工况主臂工作角度°65，75，85最长主臂＋塔式副臂m66＋72卷筒单绳最大速度主起升m/min130副起升m/min130变幅m/min2×56塔式变幅m/min110回转速度r/min0~0.73行走速度km/h0~1.4爬坡能力％30接地比压MPa0.15主机运输外形尺寸长×宽×高mm12815×3400×3510不含桅杆单件最大运输重量t66发动机型号TAD1641VEOM502LA功率/转速kW/rpm420/1800390/1800扭矩/转速Nm/rpm2700/12002400/1300排放标准EUStageIIEUStufe3A3A,履带轨距×接地长度×履带板宽mm8400×10500×1350(宽轨)5500×10500×1350(宽轨)变轨履带轨距×接地长度×履带板宽mm8600×10500×1500(宽轨)不变轨3）、主要运输部件外形尺寸、重量及数量主机×1长度12815mm宽度3400mm高度351...
