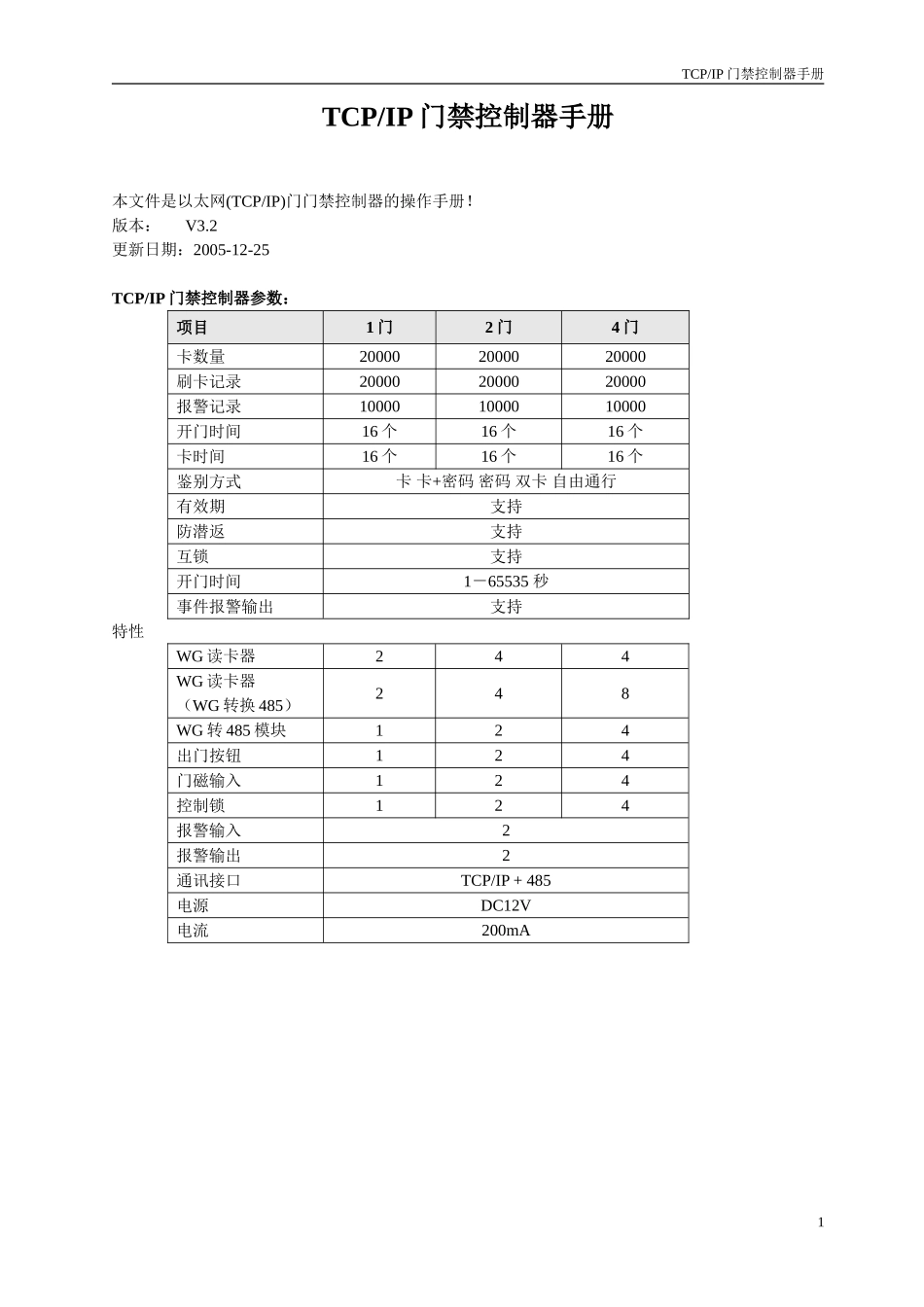

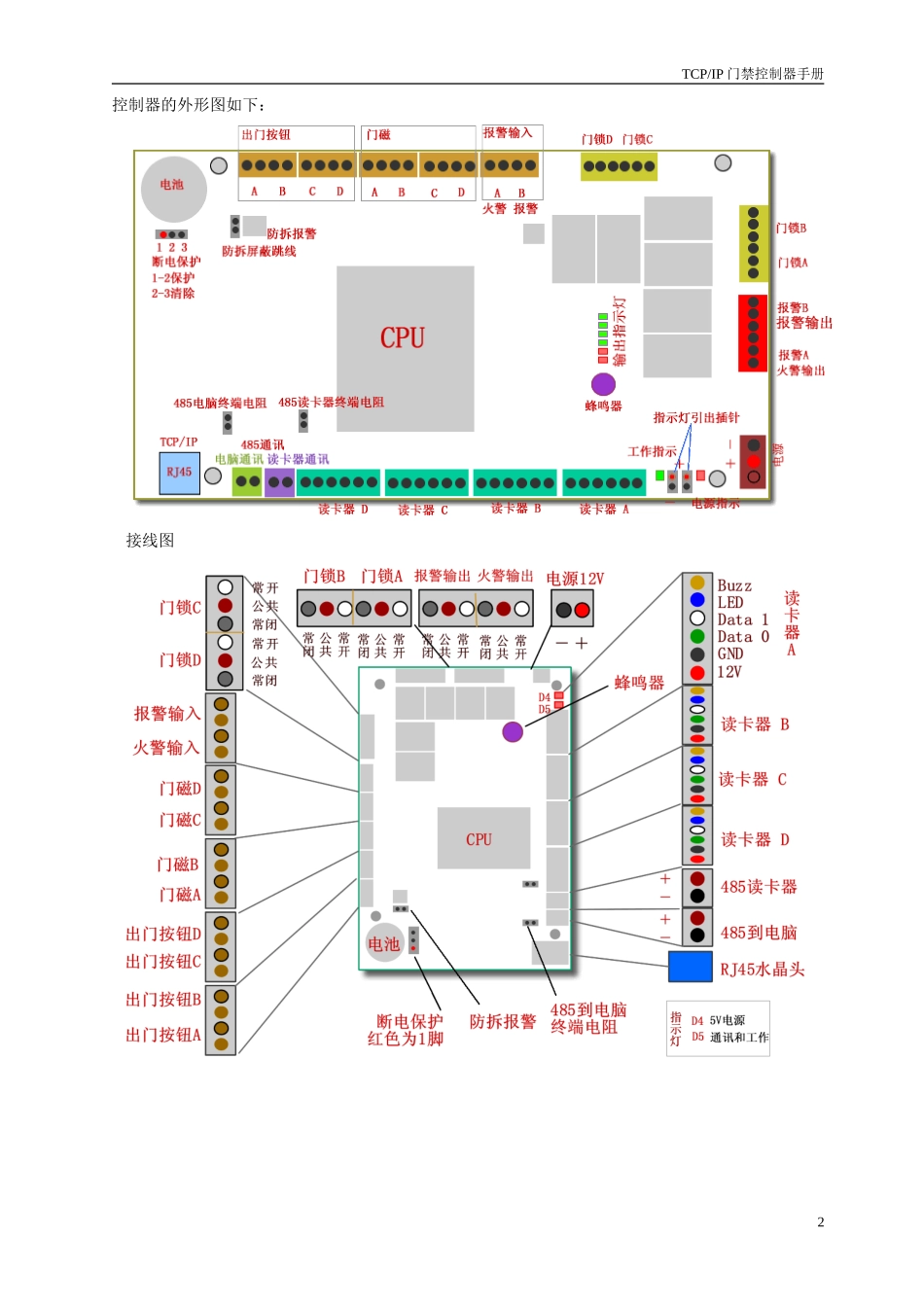

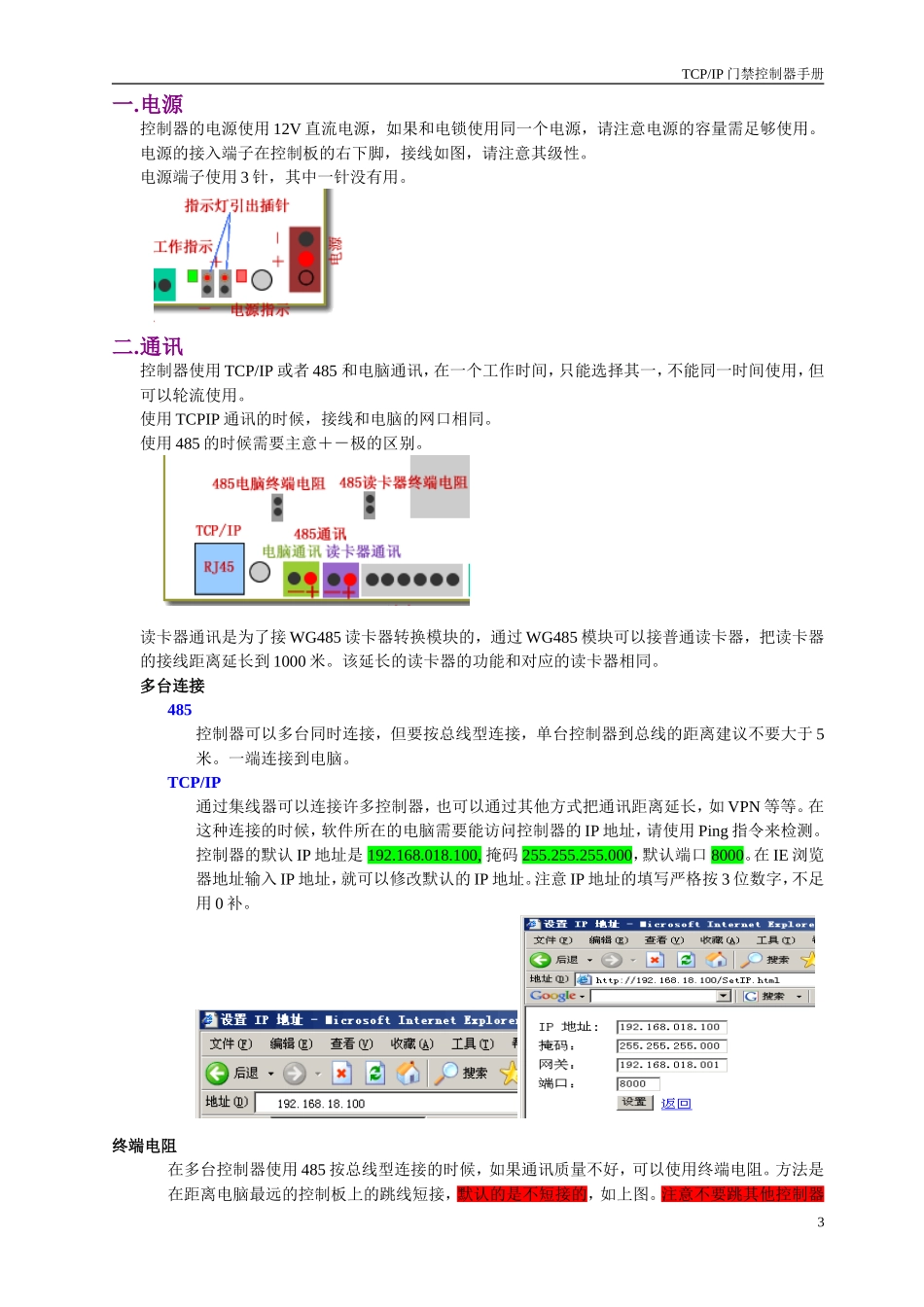

TCP/IP门禁控制器手册TCP/IP门禁控制器手册本文件是以太网(TCP/IP)门门禁控制器的操作手册!版本:V3.2更新日期:2005-12-25TCP/IP门禁控制器参数:项目1门2门4门卡数量200002000020000刷卡记录200002000020000报警记录100001000010000开门时间16个16个16个卡时间16个16个16个鉴别方式卡卡+密码密码双卡自由通行有效期支持防潜返支持互锁支持开门时间1-65535秒事件报警输出支持特性WG读卡器244WG读卡器(WG转换485)248WG转485模块124出门按钮124门磁输入124控制锁124报警输入2报警输出2通讯接口TCP/IP+485电源DC12V电流200mA1TCP/IP门禁控制器手册控制器的外形图如下:接线图2TCP/IP门禁控制器手册一.电源控制器的电源使用12V直流电源,如果和电锁使用同一个电源,请注意电源的容量需足够使用。电源的接入端子在控制板的右下脚,接线如图,请注意其级性。电源端子使用3针,其中一针没有用。二.通讯控制器使用TCP/IP或者485和电脑通讯,在一个工作时间,只能选择其一,不能同一时间使用,但可以轮流使用。使用TCPIP通讯的时候,接线和电脑的网口相同。使用485的时候需要主意+-极的区别。读卡器通讯是为了接WG485读卡器转换模块的,通过WG485模块可以接普通读卡器,把读卡器的接线距离延长到1000米。该延长的读卡器的功能和对应的读卡器相同。多台连接485控制器可以多台同时连接,但要按总线型连接,单台控制器到总线的距离建议不要大于5米。一端连接到电脑。TCP/IP通过集线器可以连接许多控制器,也可以通过其他方式把通讯距离延长,如VPN等等。在这种连接的时候,软件所在的电脑需要能访问控制器的IP地址,请使用Ping指令来检测。控制器的默认IP地址是192.168.018.100,掩码255.255.255.000,默认端口8000。在IE浏览器地址输入IP地址,就可以修改默认的IP地址。注意IP地址的填写严格按3位数字,不足用0补。终端电阻在多台控制器使用485按总线型连接的时候,如果通讯质量不好,可以使用终端电阻。方法是在距离电脑最远的控制板上的跳线短接,默认的是不短接的,如上图。注意不要跳其他控制器3TCP/IP门禁控制器手册的终端电阻。读卡器控制器可以接多个个Wiegand格式读卡器,也可以接Wiegand格式的其他输入设备。控制板上的输入输出有ReaderA、ReaderB、ReaderC、ReaderD,分别接4个读卡器。不同的型号他们分别代表进出门位置。通过WG485模块,可以另外接WG读卡器,一个WG485读卡器接2个WG读卡器,相当于一个门的进出,控制一个门。他们相当于直接接在控制器上的WG读卡器。他们的位置如图:每个读卡器的输入脚有6个,分别是DC12V读卡器的电源正极GND读卡器电源的地Data0数据0Data1数据1LED读卡器的灯BUZ读卡器的蜂鸣器其中LED和BUZ可以不接,但它们的作用是可以提示卡的状态,是否是有效卡等。无效卡读卡器的蜂鸣器响3短声无效时间响3长声有效卡响1声控制器也可以使用带有按钮的读卡设备,但不兼容所有的键盘读卡器的键盘输入。如果你不知道是否兼容可以和供应商联系,以修改产品来获得兼容。读卡器WG接口有4条线+12VGNGData0Data1,其中Data0和Data1是必须接的数据线;一般另外还有2条线,功能分别是LED和BUZ,可以用来控制读卡器的声音和灯光。所有的卡只有通过软件授权以后才能出入,是否有效卡,不影响考勤记录。关于软件的设置请阅读《门禁软件手册》。关于鉴别方式:卡只用一张卡设置就可以进行身份识别卡+密码需要通行时,要求刷卡且接着按下密码,通过鉴别以后,才能通行。密码为4位的数字,且每次按下时间间隔不能大于5秒。否则请重新刷卡重新输入密码。如果按错一个密码,可以按“*”键重新输入,也可以按“#”结束输入,再重新刷卡。等待按密码时读卡器有声音和灯光提示。密码只要密码就可以进行身份识别,而不需要刷卡。按密码时候请连续输入8位的数字。4TCP/IP门禁控制器手册每次按键时间不能大于5秒。等待按密码时读卡器有声音和灯光提示。设置密码的时候,在卡号里面输入密码的前4位,密码栏里面输入密码的后4位。双卡用2张卡同时刷才能开门。要求2张卡在这个时间段有权出入且都是双卡鉴别方式。刷第1张卡以后,在5秒内需刷第2张卡才能开启门,刷卡不分先后。自由通...
