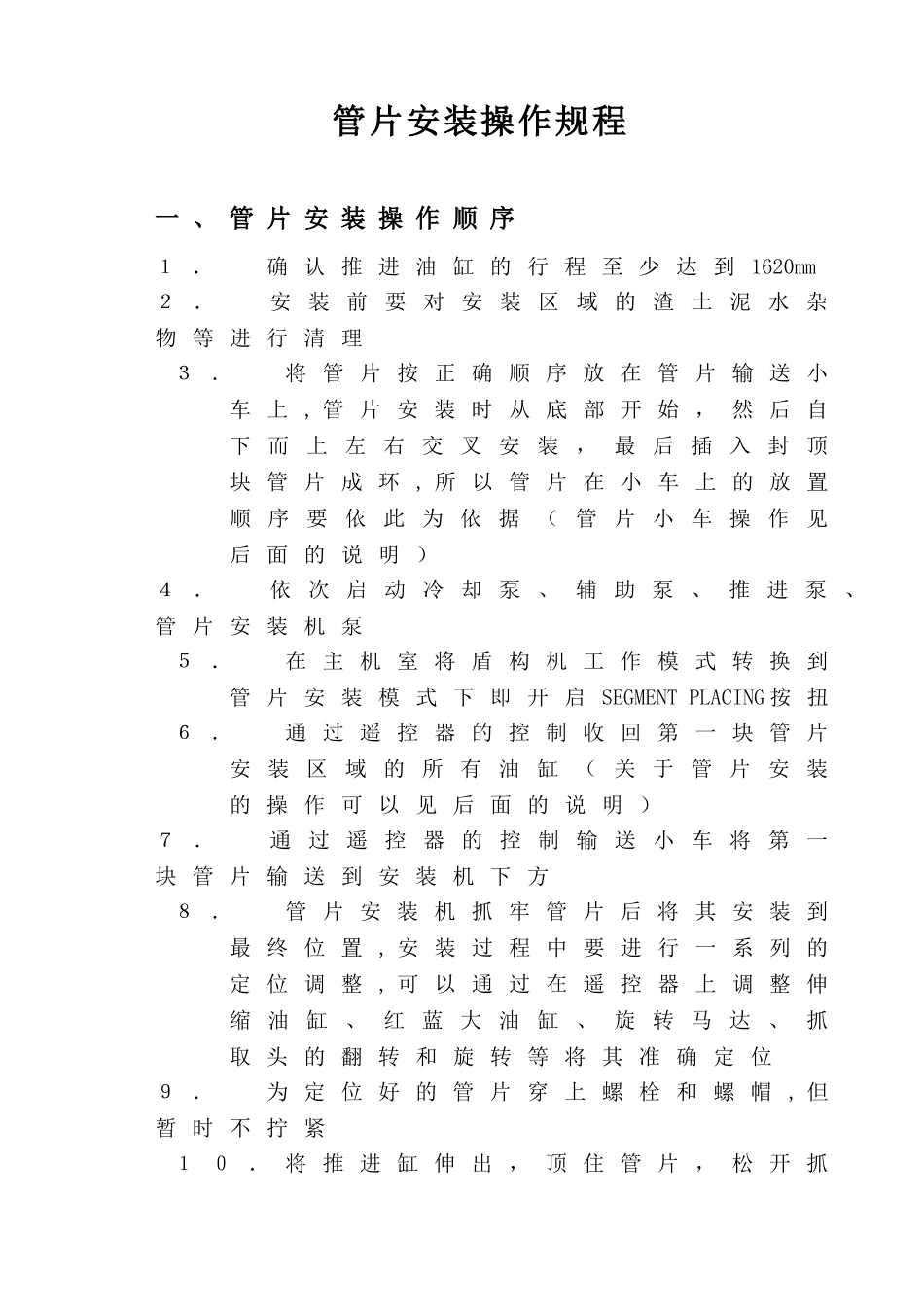

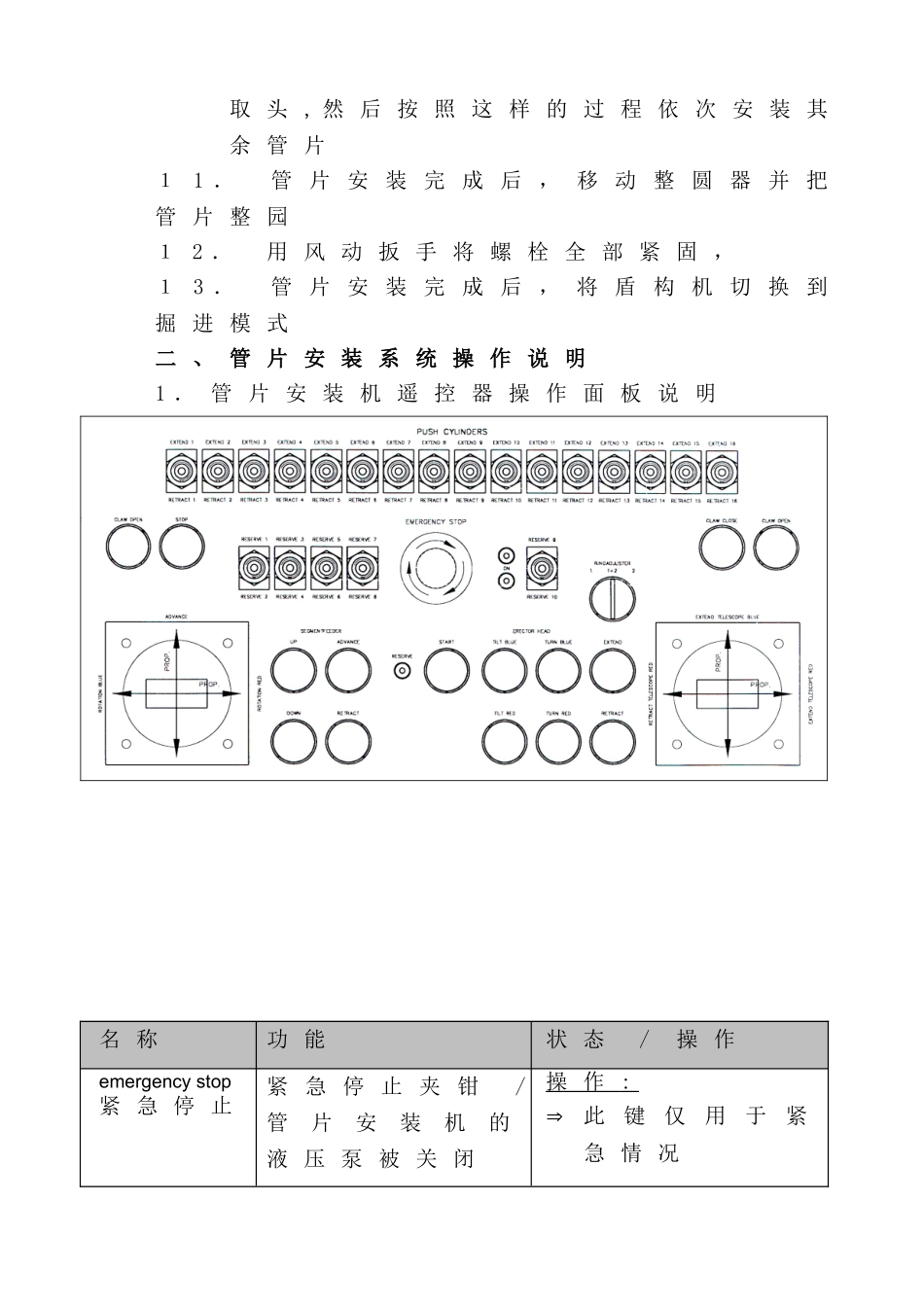

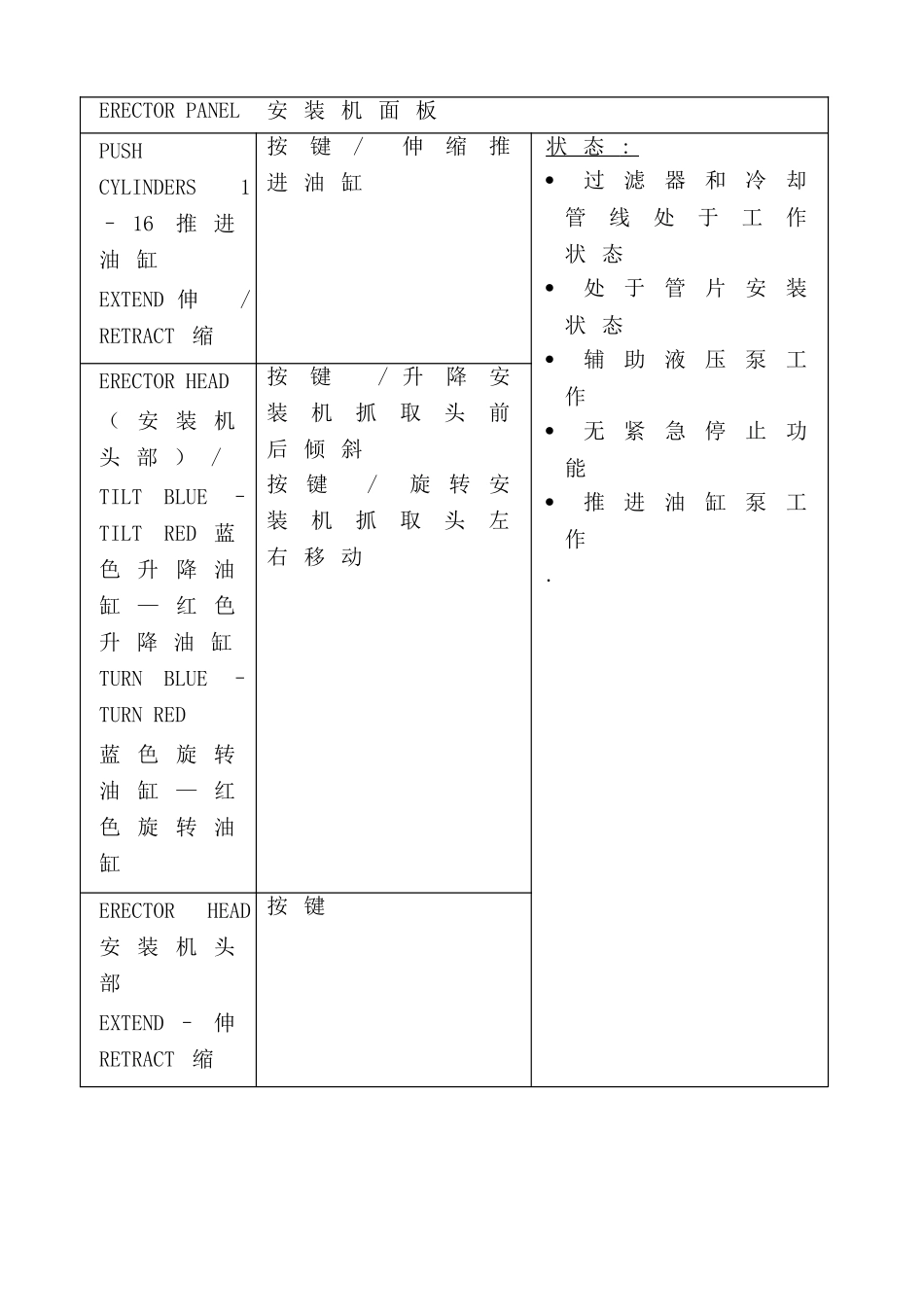

管片安装操作规程一、管片安装操作顺序１．确认推进油缸的行程至少达到1620mm２．安装前要对安装区域的渣土泥水杂物等进行清理３．将管片按正确顺序放在管片输送小车上,管片安装时从底部开始，然后自下而上左右交叉安装，最后插入封顶块管片成环,所以管片在小车上的放置顺序要依此为依据（管片小车操作见后面的说明）４．依次启动冷却泵、辅助泵、推进泵、管片安装机泵５．在主机室将盾构机工作模式转换到管片安装模式下即开启SEGMENTPLACING按扭６．通过遥控器的控制收回第一块管片安装区域的所有油缸（关于管片安装的操作可以见后面的说明）７．通过遥控器的控制输送小车将第一块管片输送到安装机下方８．管片安装机抓牢管片后将其安装到最终位置,安装过程中要进行一系列的定位调整,可以通过在遥控器上调整伸缩油缸、红蓝大油缸、旋转马达、抓取头的翻转和旋转等将其准确定位９．为定位好的管片穿上螺栓和螺帽,但暂时不拧紧１０．将推进缸伸出，顶住管片，松开抓取头,然后按照这样的过程依次安装其余管片１1．管片安装完成后，移动整圆器并把管片整园１2．用风动扳手将螺栓全部紧固，１3．管片安装完成后，将盾构机切换到掘进模式二、管片安装系统操作说明1．管片安装机遥控器操作面板说明名称功能状态/操作emergencystop紧急停止紧急停止夹钳/管片安装机的液压泵被关闭操作:此键仅用于紧急情况ERECTORPANEL安装机面板PUSHCYLINDERS1–16推进油缸EXTEND伸/RETRACT缩按键/伸缩推进油缸状态:过滤器和冷却管线处于工作状态处于管片安装状态辅助液压泵工作无紧急停止功能推进油缸泵工作.ERECTORHEAD（安装机头部）/TILTBLUE–TILTRED蓝色升降油缸—红色升降油缸TURNBLUE–TURNRED蓝色旋转油缸—红色旋转油缸按键/升降安装机抓取头前后倾斜按键/旋转安装机抓取头左右移动ERECTORHEAD安装机头部EXTEND–伸RETRACT缩按键SEGMENTFEEDER（管片输送机）/UP-DOWNADVANCE/RETRACT按键/升降管片输送小车管片输送小车底板前进或后退名称功能状态/操作ADVANCE/RETRACT（前进/后退）ROTATIONBLUE/ROTATIONRED蓝色旋转油缸/红色旋转油缸操作杆/前后移动管片安装机操作杆/将旋转架向蓝或红的方向旋转EXTEND/RETRACTTELESCOPEBLUE伸/缩蓝色收缩油缸EXTEND/RETRACTTELESKOPEROT伸/缩ROT收缩油缸管片安装机蓝色油缸的伸展和收缩管片安装机红色油缸的伸展和收缩状态:过滤器和冷却管线处于工作状态处于管片安装状态辅助液压泵工作无紧急停止功能推进油缸泵工作.CLAWOPEN卡爪打开同时按两个按钮打开卡爪CLAWCLOSE卡爪闭合按此按钮关闭卡爪RINGADJUSTER整圆器旋转开关选择1,2或1+2油缸（注：仅使用1+2位置）RINGADJUSTEREXTEND整圆器伸展RINGADJUSTEREXTRACT整圆器收缩按键伸展或收缩所选整圆器的油缸START开按键打开管片安装机面板STOP停按键关闭管片安装机面板RESERVE反转没有使用,如需要可用于其它附加功能2.管片输送机控制板名称功能SEGMENTFEEDER管片输送小车UP/DOWN上/下按键/管片运输小车底板上下移动ADVANCE/RETRACT前进/后退按键/前进或后退管片安装运输小车TRANSFERSUPPORT转移支撑UP/DOWN上/下按键抬起放下移动管片运输小车的挡板TENSION加压/RELEASETENSION松压按键管片运输小车的拉紧链条的张紧和放松COUPLINGBACK-UP/SHIELDSYSTEM后配套与盾壳系统的连接PULL牵拉/RELEASE放松牵拉或放松后配套拖拉油缸EMERGENCYSTOP紧急停止紧急停止键/关闭辅助系统的液压泵3．管片安装操作说明a.按下START按钮，打开管片安装机操作面板。b.扳动中间四个一组的手柄左边数第三个，可以使管片转运小车之间的链条松开或把小车向前拉。c.按下SEGMENTFEEDER下面的UP–或DOWN按钮可以使小车底座抬起或下落，按下ADVANCE/RETRACT按钮可以使小车的底座向前或向后移动，通过这两个移动达到把管片移动到管片安装机的下方。d.扳动中间四个一组的手柄左边数第二个，可以打开放下管片运输小车前面的挡板。e.先收回安装区域的推进油缸，即扳动操作面板上面一排PUSHCYLINDERS1～16手柄，如果安装第一块管片在正下方，可以收回下面B组的7，8，9三组油缸，其他依次类推。f.操作左下方的手柄，上下方向扳...
