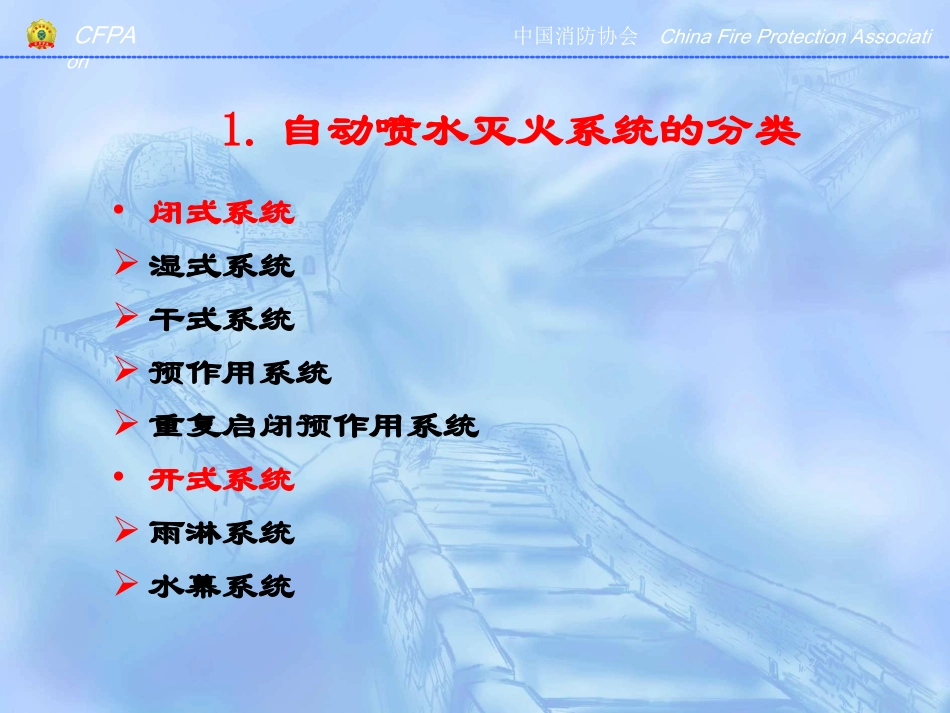

CFPA中国消防协会ChinaFireProtectionAssociation自动喷水灭火系统CFPA中国消防协会ChinaFireProtectionAssociation1.自动喷水灭火系统的分类自动喷水灭火系统是世界上公认的最为有效的自救灭火设施，应用最广泛、用量最大，且具有安全可靠、经济实用、灭火成功率高等优点，灭控火成功率高达96.2%。自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。自动喷水灭火系统按喷头的开启形式，可分为闭式喷头系统和开式喷头系统；按报警阀的形式，可分为湿式系统、干式系统、预作用系统和雨淋系统。CFPA中国消防协会ChinaFireProtectionAssociation1.自动喷水灭火系统的分类•闭式系统湿式系统干式系统预作用系统重复启闭预作用系统•开式系统雨淋系统水幕系统CFPA中国消防协会ChinaFireProtectionAssociation2.自动喷水灭火系统的适用范围湿式自动喷水灭火系统适用于环境温度大于4°C和小于70°C的场所。干式自动喷水灭火系统适用于环境温度低于4°C或大于70°C的场所。主要用于环境温度低于4°C的冷冻库、寒冷地区非采暖房间等火灾危险性不高的场所。环境大于70°C的场所主要是因生产工艺原因而需要或产生大量的热的生产车间。预作用自动喷水灭火系统适用于怕水渍损失的场所，以及环境温度低于4°C或大于70°C的场所。在怕水渍损失的场所，可以代替湿式自动喷水灭火系统。目前多用于保护档案室、计算机、贵重纸张和票证等场所。CFPA中国消防协会ChinaFireProtectionAssociation2.自动喷水灭火系统的适用范围雨淋系统适用于火灾水平迅速蔓延的场所。如舞台、火工品厂、以及高度超过闭式喷头保护能力的空间，严重危险Ⅱ级，包括易燃液体喷雾操作区域、固体易燃物品、可燃的气溶胶制品、溶剂、油漆、沥青制品厂的备料及生产车间、摄影棚、舞台葡萄架下部及易燃材料制作的景观展厅等。水幕系统根据《自动喷水灭火系统设计规范》规定，仅用于防火卷帘的冷却，以及尺寸不超过15m×18m开口的防火隔断。CFPA中国消防协会ChinaFireProtectionAssociation3.湿式系统的组成与工作原理湿式系统由闭式洒水喷头、水流指示器、湿式报警阀组以及管道和供水设施等组成，准工作状态时管道内充满用于启动系统的有压水的闭式系统。湿式自动灭火系统应在开放一个喷头后自动启动。CFPA中国消防协会ChinaFireProtectionAssociation系统组成图1.消防水池2.消防水泵3.闸阀4.止回阀5.消防水泵结合器6.信号蝶阀7.湿式报警阀8.蝶阀9.水流指示器10.报警控制器11.闭式喷头12.末端试水装置13.高位水箱演示3.湿式系统的组成与工作原理CFPA中国消防协会ChinaFireProtectionAssociation3.湿式系统的组成与工作原理CFPA中国消防协会ChinaFireProtectionAssociation3.湿式系统的组成与工作原理•湿式系统是用量最多的自动喷水灭火系统，它有自动扑救初期火灾的技术特点：•自动跟踪火源：在起火点附近随机开放首先受热喷头。•自动启动系统：开放一只喷头后自动启动系统。喷头的开放将驱动水流指示器和湿式报警阀及压力开关与水力警铃报警，并启动喷淋消防泵，完成对系统的启动。即便最不利喷头的工作压力为0.05MPa，也能满足开放一只喷头后启动系统的要求。•控制系统的喷水面积：如果第一批开放的喷头成功控火，即可停止继续开放喷头。当首批开放的喷头不能有效控火时，将继续开放喷头，直至控制或扑灭火灾。CFPA中国消防协会ChinaFireProtectionAssociation3.湿式系统的组成与工作原理•闭式喷头闭式喷头是指带有热敏感元件的喷头，其喷水口由热敏感元件组成的释放机构封闭。当设置场所发生火灾，温度达到喷头的公称启动温度范围时，热敏感元件启动，释放机构脱落，喷头开启。在自动喷水系统中，闭式喷头担负着探测火灾、启动系统和喷水灭火的任务，是自动喷水系统的关键组件。CFPA中国消防协会ChinaFireProtectionAssociation3.湿式系统的组成与工作原理•闭式喷头按热敏感元件：可分为玻璃球洒水喷头和易熔元件喷头；按其安装形式：可分为下垂型、直立型、普通型、边墙型四种类型；按其灵敏度，可分为标准响应型喷...
