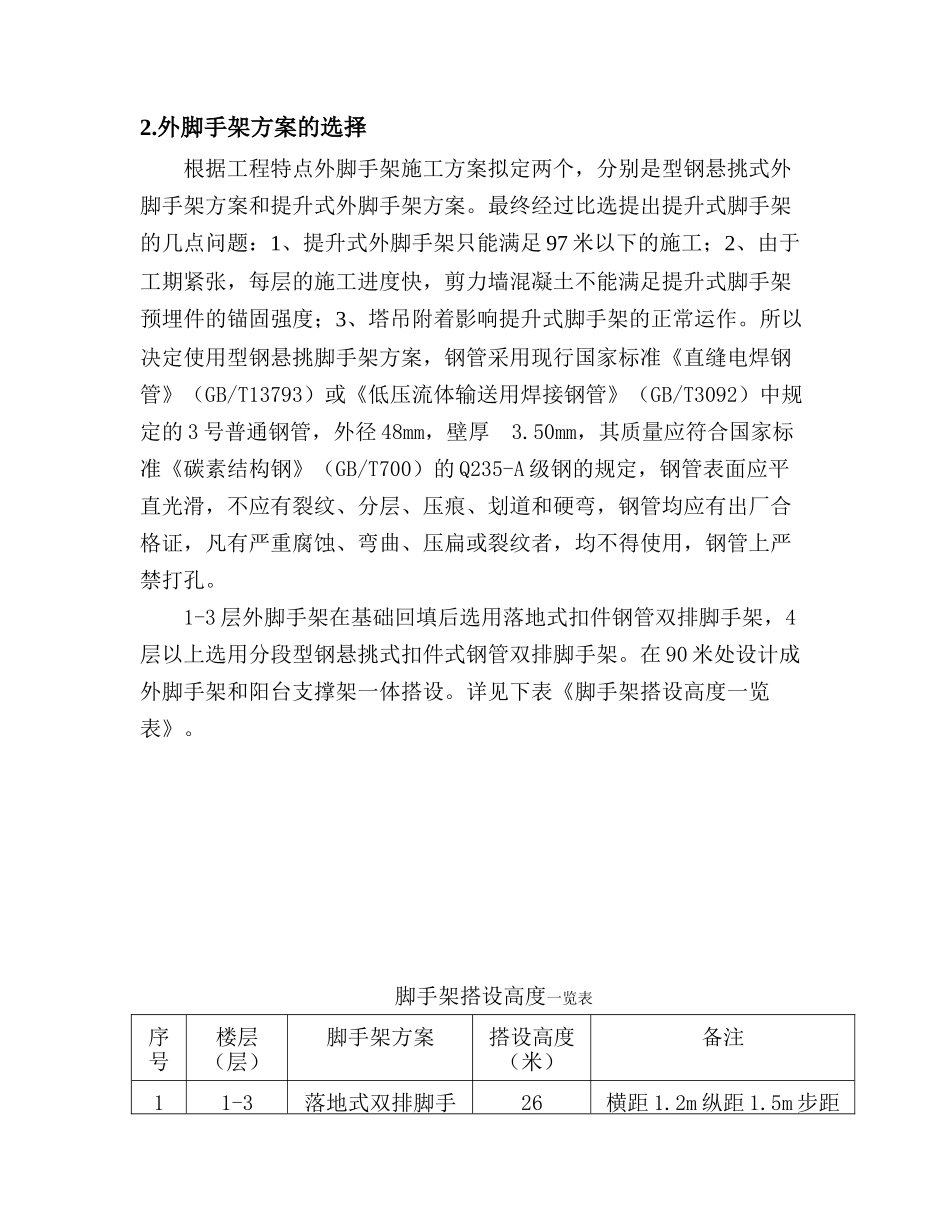

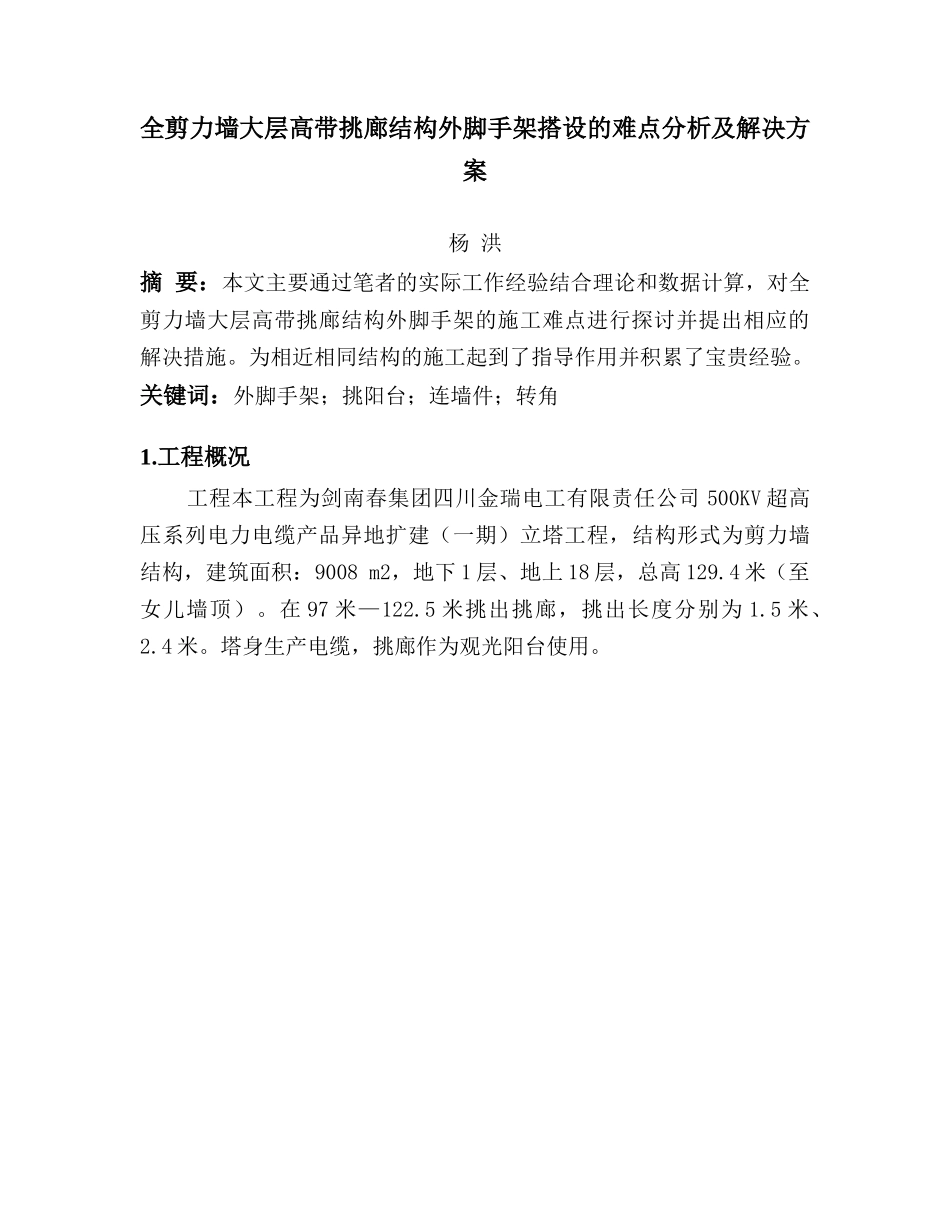

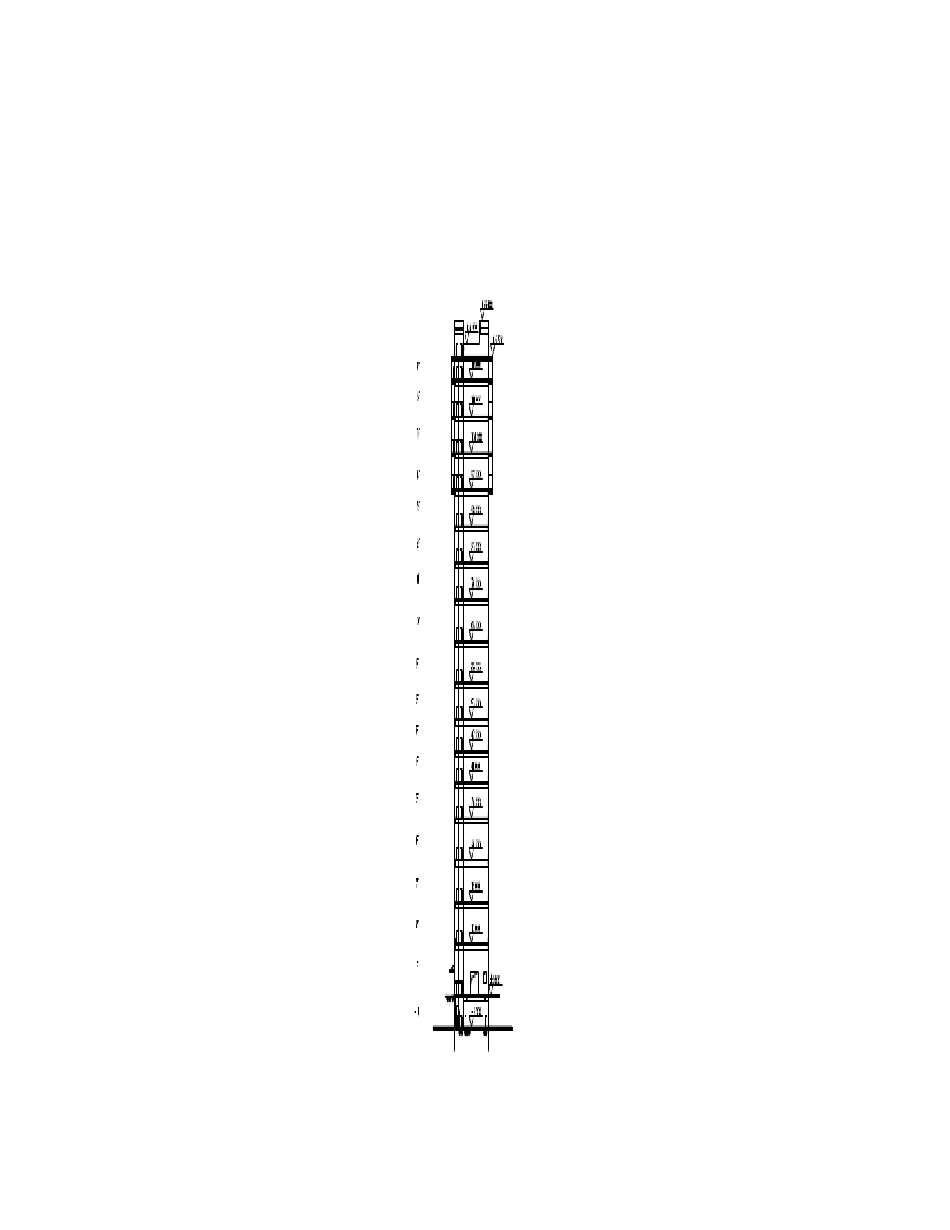

全剪力墙大层高带挑廊结构外脚手架搭设的难点分析及解决方案杨洪摘要：本文主要通过笔者的实际工作经验结合理论和数据计算，对全剪力墙大层高带挑廊结构外脚手架的施工难点进行探讨并提出相应的解决措施。为相近相同结构的施工起到了指导作用并积累了宝贵经验。关键词：外脚手架；挑阳台；连墙件；转角1.工程概况工程本工程为剑南春集团四川金瑞电工有限责任公司500KV超高压系列电力电缆产品异地扩建（一期）立塔工程，结构形式为剪力墙结构，建筑面积：9008m2，地下1层、地上18层，总高129.4米（至女儿墙顶）。在97米—122.5米挑出挑廊，挑出长度分别为1.5米、2.4米。塔身生产电缆，挑廊作为观光阳台使用。2.外脚手架方案的选择根据工程特点外脚手架施工方案拟定两个，分别是型钢悬挑式外脚手架方案和提升式外脚手架方案。最终经过比选提出提升式脚手架的几点问题：1、提升式外脚手架只能满足97米以下的施工；2、由于工期紧张，每层的施工进度快，剪力墙混凝土不能满足提升式脚手架预埋件的锚固强度；3、塔吊附着影响提升式脚手架的正常运作。所以决定使用型钢悬挑脚手架方案，钢管采用现行国家标准《直缝电焊钢管》（GB/T13793）或《低压流体输送用焊接钢管》（GB/T3092）中规定的3号普通钢管，外径48mm，壁厚3.50mm，其质量应符合国家标准《碳素结构钢》（GB/T700）的Q235-A级钢的规定，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，钢管均应有出厂合格证，凡有严重腐蚀、弯曲、压扁或裂纹者，均不得使用，钢管上严禁打孔。1-3层外脚手架在基础回填后选用落地式扣件钢管双排脚手架，4层以上选用分段型钢悬挑式扣件式钢管双排脚手架。在90米处设计成外脚手架和阳台支撑架一体搭设。详见下表《脚手架搭设高度一览表》。脚手架搭设高度一览表序号楼层（层）脚手架方案搭设高度（米）备注11-3落地式双排脚手26横距1.2m纵距1.5m步距架1.5m24-6型钢悬挑式双排脚手架21横距0.9m纵距1.5m步距1.8m37-9型钢悬挑式双排脚手架21横距0.9m纵距1.5m步距1.8m410-12型钢悬挑式双排脚手架22横距0.9m纵距1.5m步距1.8m513型钢悬挑式多排脚手架7横距0.9m纵距1m步距1.5m（阳台模板支撑架）614-16型钢悬挑式双排脚手架21横距0.9m纵距1.5m步距1.8m717-18型钢悬挑式双排脚手架12.4横距0.9m纵距1.5m步距1.8m3.外脚手架搭设难点分析及解决方案3.1层高高（层高普遍为7—10米），在主体施工阶段施工层外脚手架的拉结点设置困难。本工程的楼层层高较高，普遍在8米左右，因此造成外脚手架的高宽比大，自身稳定性不足，在搭设外脚手架过程中特别危险，特别容易受外界因素影响，比如风力影响、塔吊吊物碰撞等因素都能使其倾倒，造成重大事故和损失。为了解决这一隐患，在施工工程中要求內脚手架和外脚手架同步搭设，外脚手架两步三跨与内脚手架相连接，使內脚手架和外脚手架连接成一体，增加外脚手架的稳定性。楼板临时连接钢管外脚手架临时连墙件剪力墙临时连接钢管内脚手架3.290米—97米外脚手架的外挑长度达到3米，施工难度大。在塔身97米处向外挑出2.4米阳台，悬挑钢梁既要承受外脚手架自身荷载又要承受阳台的支撑架荷载。全部的荷载都由悬挑型钢承担，此处施工难度大，危险度高。为了解决这一困难，把阳台支撑架和外脚手架设计为一体式脚手架，采用工字型钢作为悬挑型钢传递其荷载。第十四层挑出的阳台距地面97米，距十三层楼面7米，故在十三层设置悬挑钢梁，悬挑钢梁采用普通热轧18#工字钢，其外挑长度为3米，锚固长度为3.8米，经过反复计算确定其间距为1米。1、搭设顺序画工字钢预埋点→预埋工字钢锚固钢筋→布置工字钢并固定→焊接定位钢筋头子→搭设脚手架→设置工字钢斜撑→斜撑加固→连接内脚手架和外脚手架→检查验收。2、搭设要点⑴、画工字钢定位线按照工字钢位置图标记出各工字钢锚固点的预埋螺栓和定位钢筋环的位置。0.60.8510.8111111111111111.40.50.50.50.51.51.40.60.61.51.51.251.1510.80.2111111111.11.11.11.10.60.20.80.61111.07510.9110.90.90.90.911110.20.80.20.81.3751.31.31.40.60.61.51.50.80.2111110.9110.20.70.71.11.11.11.111111.422.15m21m2.4m2.4m⑵、预埋工字...
