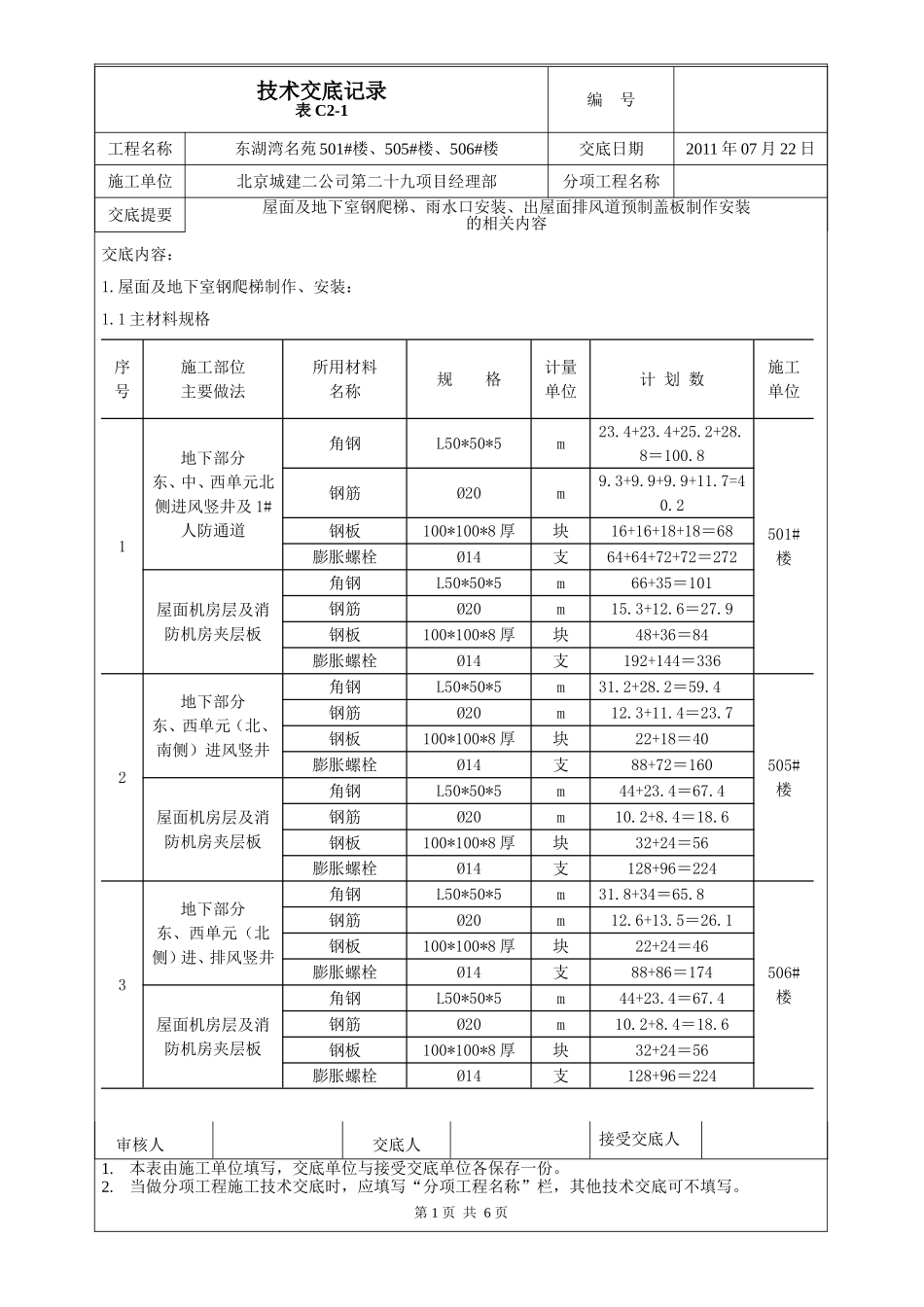

技术交底记录表C2-1编号工程名称东湖湾名苑501#楼、505#楼、506#楼交底日期2011年07月22日施工单位北京城建二公司第二十九项目经理部分项工程名称交底提要屋面及地下室钢爬梯、雨水口安装、出屋面排风道预制盖板制作安装的相关内容交底内容：1.屋面及地下室钢爬梯制作、安装：1.1主材料规格序号施工部位主要做法所用材料名称规格计量单位计划数施工单位1地下部分东、中、西单元北侧进风竖井及1#人防通道角钢L50*50*5m23.4+23.4+25.2+28.8＝100.8501#楼钢筋Ø20m9.3+9.9+9.9+11.7=40.2钢板100*100*8厚块16+16+18+18＝68膨胀螺栓Ø14支64+64+72+72＝272屋面机房层及消防机房夹层板角钢L50*50*5m66+35＝101钢筋Ø20m15.3+12.6＝27.9钢板100*100*8厚块48+36＝84膨胀螺栓Ø14支192+144＝3362地下部分东、西单元（北、南侧）进风竖井角钢L50*50*5m31.2+28.2＝59.4505#楼钢筋Ø20m12.3+11.4＝23.7钢板100*100*8厚块22+18＝40膨胀螺栓Ø14支88+72＝160屋面机房层及消防机房夹层板角钢L50*50*5m44+23.4＝67.4钢筋Ø20m10.2+8.4＝18.6钢板100*100*8厚块32+24＝56膨胀螺栓Ø14支128+96＝2243地下部分东、西单元（北侧）进、排风竖井角钢L50*50*5m31.8+34＝65.8506#楼钢筋Ø20m12.6+13.5＝26.1钢板100*100*8厚块22+24＝46膨胀螺栓Ø14支88+86＝174屋面机房层及消防机房夹层板角钢L50*50*5m44+23.4＝67.4钢筋Ø20m10.2+8.4＝18.6钢板100*100*8厚块32+24＝56膨胀螺栓Ø14支128+96＝224审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。第1页共6页技术交底记录表C2-1编号工程名称东湖湾名苑501#楼、505#楼、506#楼交底日期2011年07月22日施工单位北京城建二公司第二十九项目经理部分项工程名称交底提要屋面及地下室钢爬梯、雨水口安装、出屋面排风道预制盖板制作安装的相关内容4地下部分3#人防出口（东北侧）竖井角钢L50*50*5m28.8地下车库钢筋Ø20m11.4钢板100*100*8厚块20膨胀螺栓Ø14支801.2制作、安装要求1.2.1屋面：83.98m～89.30m钢爬梯、消防电梯机房83.98m～86.30m夹层板钢爬梯制作详附图。1.2.2地下室进、排风竖井爬梯水平定位、起终点如下：501#楼图纸细部尺寸不详确定如下：①东单元南侧排风竖井1c-12轴/1c-B轴为单排直式爬梯，水平定位东侧竖井墙体1050（净宽）为爬梯中心线，起终点-9.80m～+1.80m＝11.70m。②东单元北侧排风竖井1c-12轴/1c-G轴～1C-H轴为单排2段错差式爬梯，底部爬梯由竖井通向车库地下1层排风机房，水平定位东侧竖井墙体2050（净宽）为爬梯中心线，起终点-9.80m～-7.10m＝2.70m；上部爬梯水平定位东侧竖井墙体北侧向南量取1650为爬梯中心线，起终点-6.80m～-0.20m＝6.60m。③中单元北侧1b-3轴/1c-H～1c-J轴排风竖井为单排2段错差式爬梯，底部爬梯由竖井通向车库地下1层进风机房，水平定位北侧竖井墙体东侧向西量取1350为爬梯中心线，起终点-9.80m～-7.10m＝2.70m；上部爬梯水平定位北侧竖井墙体东侧向西量取700为爬梯中心线，起终点-6.80m～-0.20m＝6.60m。④西单元北侧排风竖井1a-9轴～1a-10轴/1a-J轴～1a-K轴分为2段单排直式爬梯，底部爬梯由扩散室及竖井通向-7.70m转换层竖井，水平定位1a-10轴西侧500厚墙体（MH5700-5）北侧墙体向南量取650为爬梯中心线，起终点-9.80m～-8.0m＝1.80m；上部爬梯（-7.70竖井）水平定位北侧1a-K轴墙体由西侧1a-9轴墙体向东量取700为爬梯中收线，起终点-7.10m～+0.50m＝6.60m。505#楼：①东单元北侧排风竖井5-21轴～5-23轴/5-N轴分为南北2段单排直式爬梯，北侧爬梯水平定位竖井北侧墙体2100（净宽）为爬梯中心线，起终点-9.80m～-0.20m＝9.60m；南侧爬梯水平定位竖井南侧500厚墙体（MH5700-5）东侧向西量取500为爬梯中心线，起终点-9.80m～-7.40m＝2.40m。②西单元南侧排风竖井5-1轴/5-B轴为单排直式爬梯，水平定位南侧竖井墙体1500（净宽）为爬梯中心线，起终点-9.80m～+1.60m＝11.40m。506#楼：①东单元北侧进风竖井6-19轴/6-G轴～6-J轴分为东西2段单排直式爬梯，东侧爬梯水平定审核人交底人接受交底人1.本表由施...
