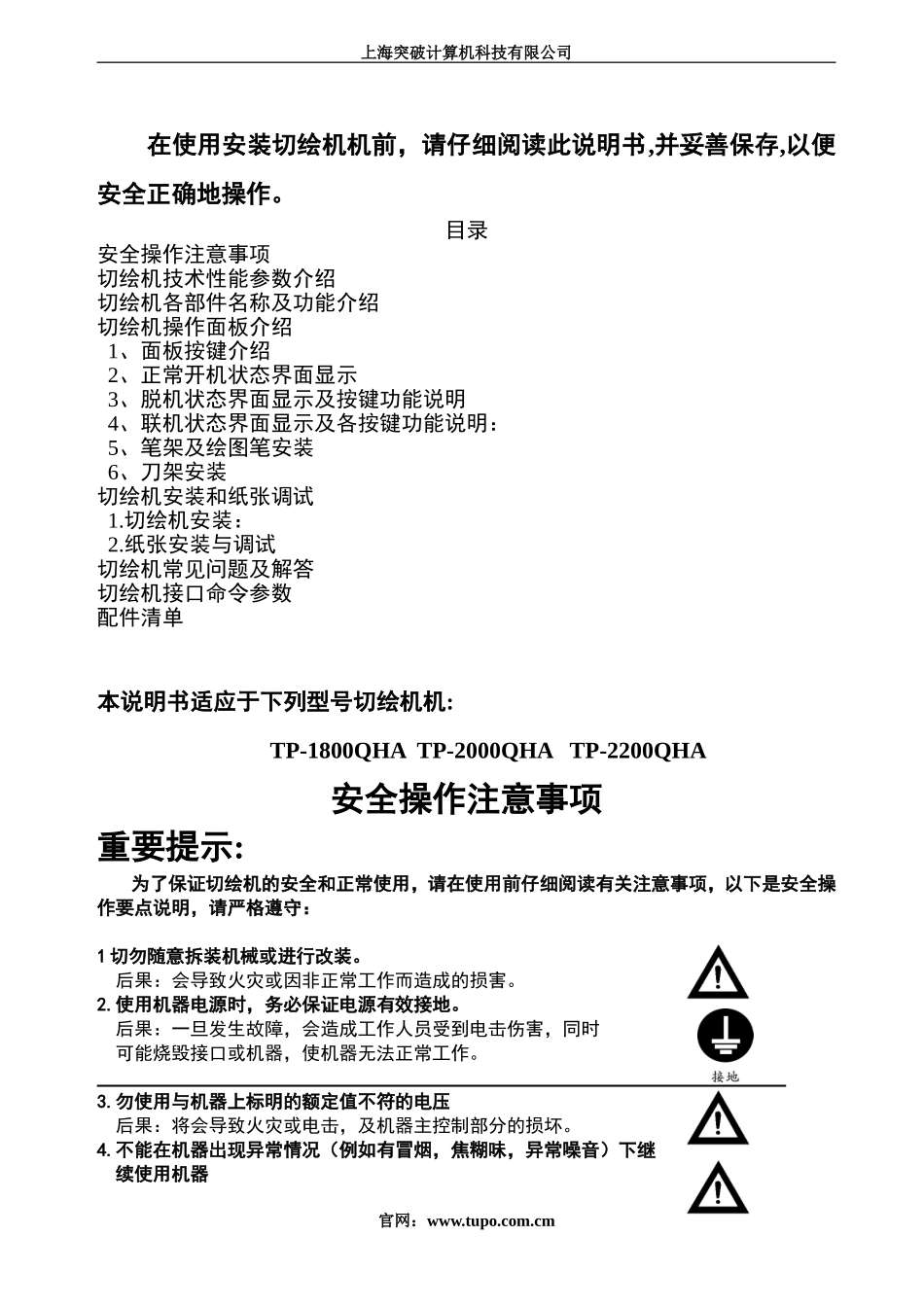

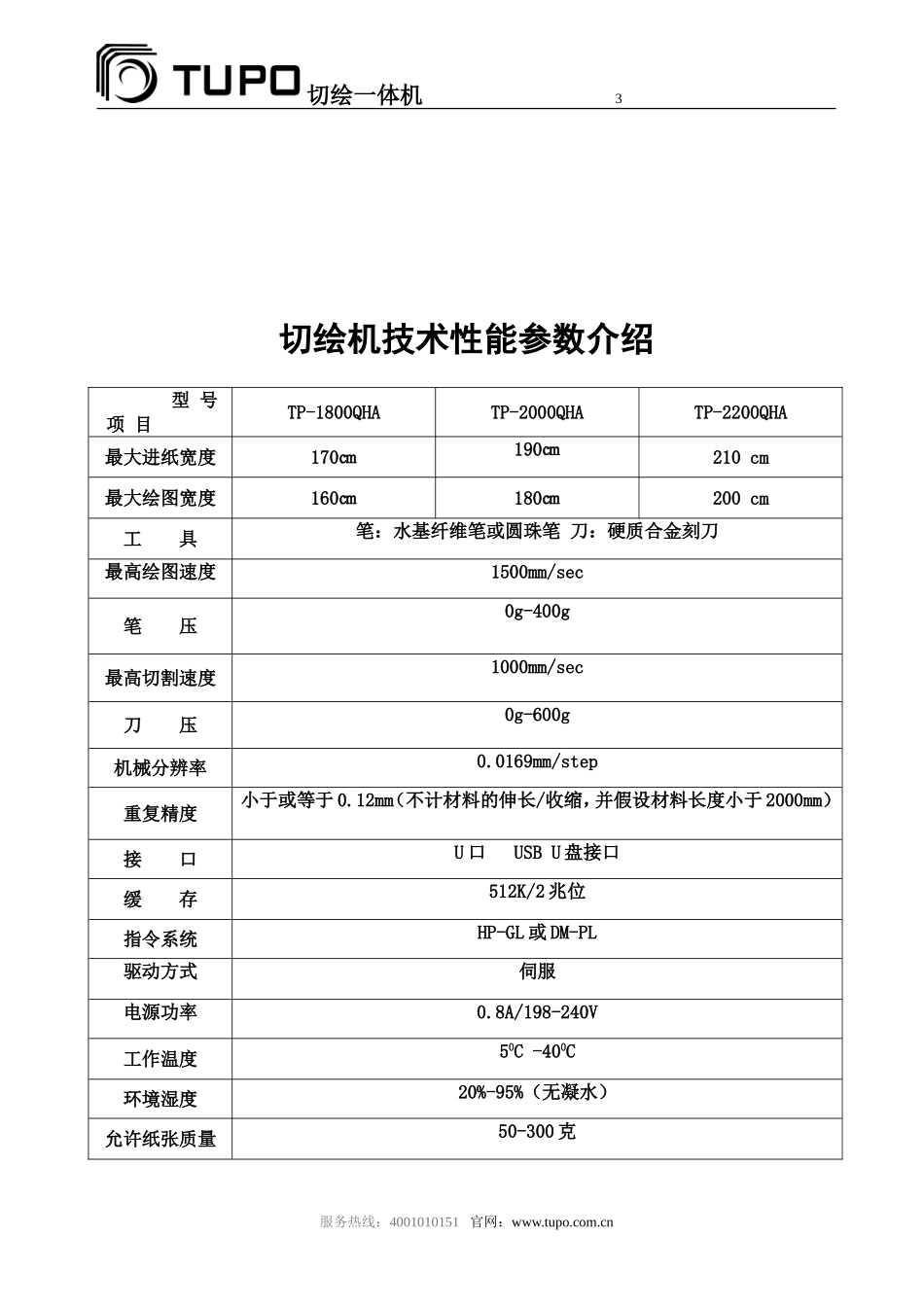

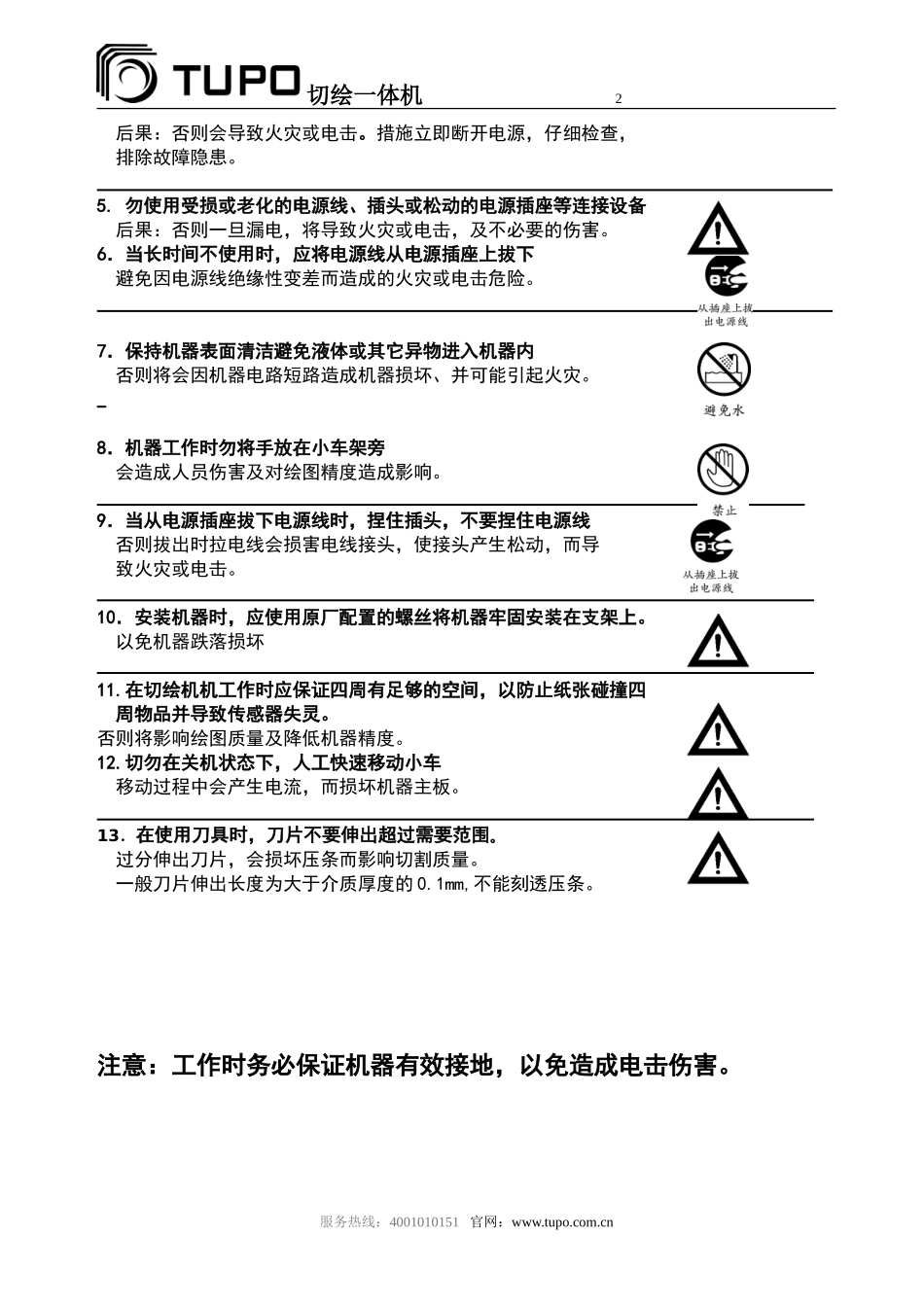

上海突破计算机科技有限公司在使用安装切绘机机前，请仔细阅读此说明书,并妥善保存,以便安全正确地操作。目录安全操作注意事项切绘机技术性能参数介绍切绘机各部件名称及功能介绍切绘机操作面板介绍1、面板按键介绍2、正常开机状态界面显示3、脱机状态界面显示及按键功能说明4、联机状态界面显示及各按键功能说明：5、笔架及绘图笔安装6、刀架安装切绘机安装和纸张调试1.切绘机安装：2.纸张安装与调试切绘机常见问题及解答切绘机接口命令参数配件清单本说明书适应于下列型号切绘机机:TP-1800QHATP-2000QHATP-2200QHA安全操作注意事项重要提示:为了保证切绘机的安全和正常使用，请在使用前仔细阅读有关注意事项，以下是安全操作要点说明，请严格遵守：1切勿随意拆装机械或进行改装。后果：会导致火灾或因非正常工作而造成的损害。2.使用机器电源时，务必保证电源有效接地。后果：一旦发生故障，会造成工作人员受到电击伤害，同时可能烧毁接口或机器，使机器无法正常工作。3.勿使用与机器上标明的额定值不符的电压后果：将会导致火灾或电击，及机器主控制部分的损坏。4.不能在机器出现异常情况（例如有冒烟，焦糊味，异常噪音）下继续使用机器官网：www.tupo.com.cm切绘一体机2后果：否则会导致火灾或电击。措施立即断开电源，仔细检查，排除故障隐患。5.勿使用受损或老化的电源线、插头或松动的电源插座等连接设备后果：否则一旦漏电，将导致火灾或电击，及不必要的伤害。6．当长时间不使用时，应将电源线从电源插座上拔下避免因电源线绝缘性变差而造成的火灾或电击危险。7．保持机器表面清洁避免液体或其它异物进入机器内否则将会因机器电路短路造成机器损坏、并可能引起火灾。8．机器工作时勿将手放在小车架旁会造成人员伤害及对绘图精度造成影响。9．当从电源插座拔下电源线时，捏住插头，不要捏住电源线否则拔出时拉电线会损害电线接头，使接头产生松动，而导致火灾或电击。10．安装机器时，应使用原厂配置的螺丝将机器牢固安装在支架上。以免机器跌落损坏11.在切绘机机工作时应保证四周有足够的空间，以防止纸张碰撞四周物品并导致传感器失灵。否则将影响绘图质量及降低机器精度。12.切勿在关机状态下，人工快速移动小车移动过程中会产生电流，而损坏机器主板。13．在使用刀具时，刀片不要伸出超过需要范围。过分伸出刀片，会损坏压条而影响切割质量。一般刀片伸出长度为大于介质厚度的0.1mm,不能刻透压条。注意：工作时务必保证机器有效接地，以免造成电击伤害。服务热线：4001010151官网：www.tupo.com.cn切绘一体机3切绘机技术性能参数介绍型号项目TP-1800QHATP-2000QHATP-2200QHA最大进纸宽度170㎝190㎝210cm最大绘图宽度160㎝180㎝200cm工具笔：水基纤维笔或圆珠笔刀：硬质合金刻刀最高绘图速度1500mm/sec笔压0g-400g最高切割速度1000mm/sec刀压0g-600g机械分辨率0.0169mm/step重复精度小于或等于0.12mm（不计材料的伸长/收缩，并假设材料长度小于2000mm）接口U口USBU盘接口缓存512K/2兆位指令系统HP-GL或DM-PL驱动方式伺服电源功率0.8A/198-240V工作温度50C-400C环境湿度20%-95%（无凝水）允许纸张质量50-300克服务热线：4001010151官网：www.tupo.com.cn切绘一体机4液晶显示中文/英文重量约90kg（TP-1800QHA）以上参数如有变动，恕不另行通知切绘机各部件名称及功能介绍1.后电机：切绘机机工作时起不断供纸作用2.前电机：切绘机工作时起不断收纸作用3.压纸轮：推动纸张前后移动4.小车系统:绘图笔与刻刀安装于此，小车左/右或上/下移动进行绘图5.控制面板：操作平台6.送纸杆：承载绘图纸，绘图时起不断供纸作用7.收纸杆：将绘制好的纸张卷起8.侧站板：起支撑切绘机的作用9.横梁：连接两侧侧站柱构成完整的支架10.光电传感：自动调节送收纸11.底脚轮：固定及方便移动机器12.平衡杆：起平整纸张作用13.电源开关：当转换为（I）时打开；当转换为（O）时关闭14.保险丝座：当电压过高保险丝即融断断开电路15.电源插座：输入电源接口16.串行接口及U盘接口：数据信号输入接口17.收送纸器开关：收送纸器的电源开关服务热线：4001010151官网：www.tupo.com.cn切绘一体机5切绘机操...
