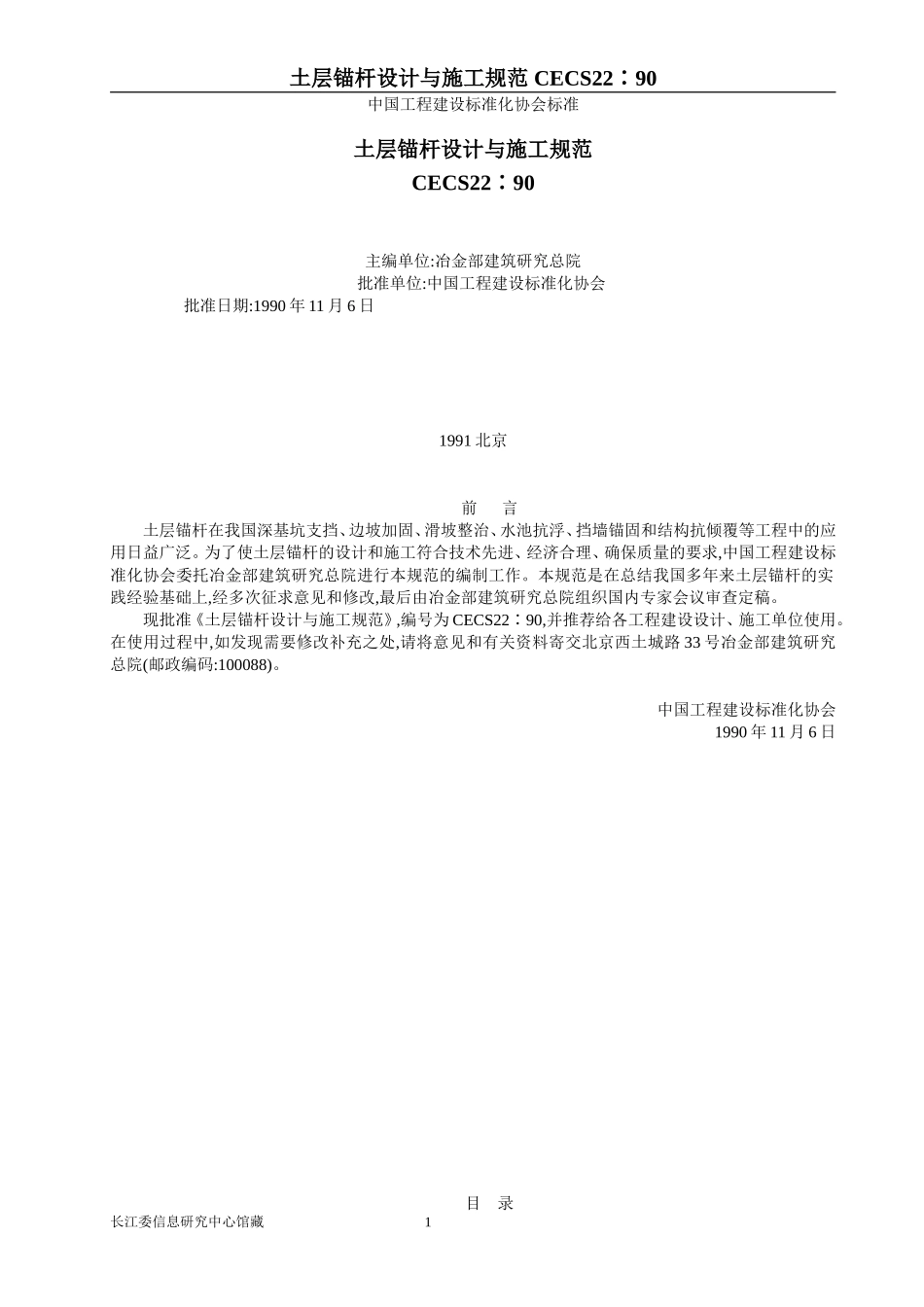

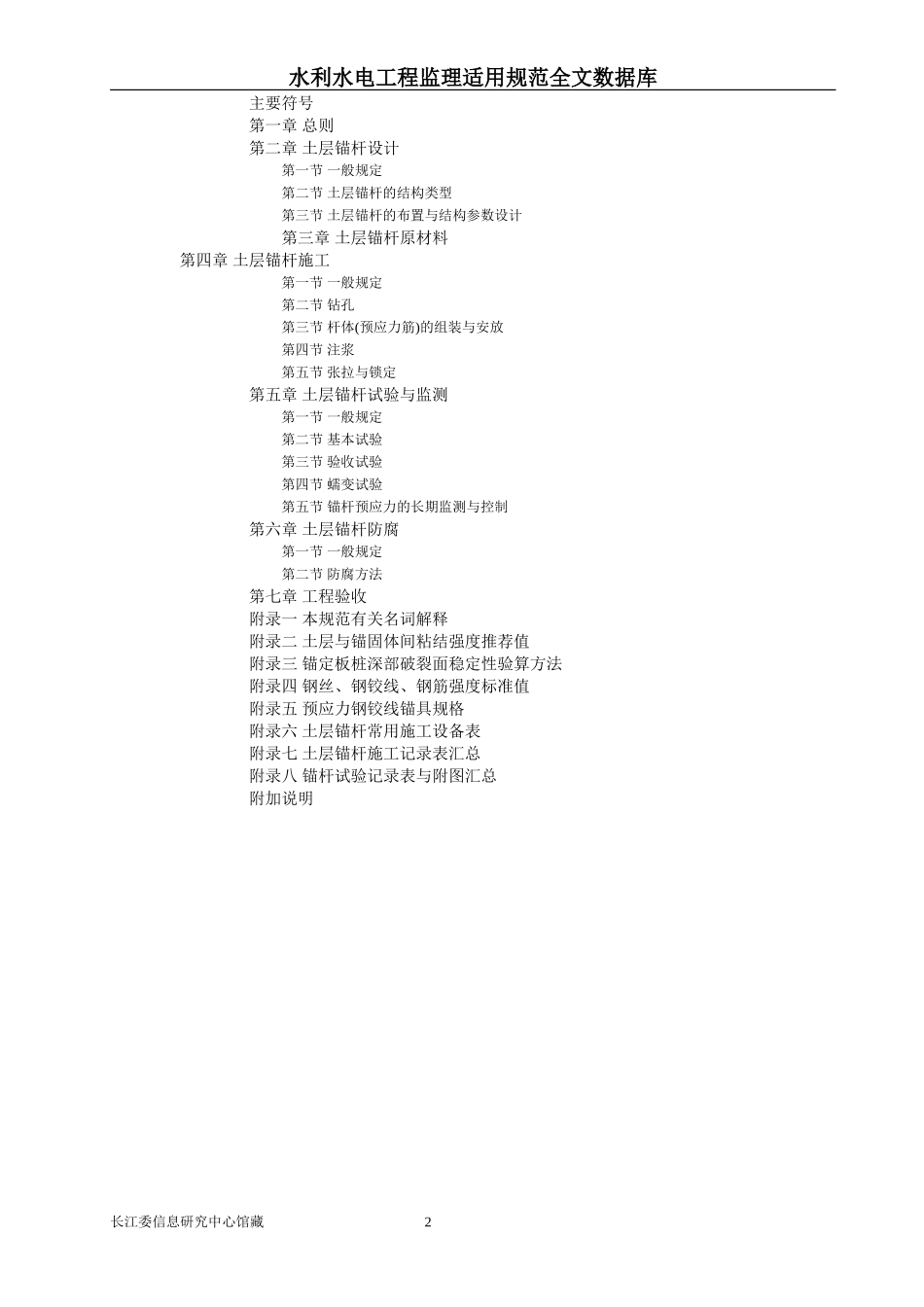

土层锚杆设计与施工规范CECS22∶90中国工程建设标准化协会标准土层锚杆设计与施工规范CECS22∶90主编单位:冶金部建筑研究总院批准单位:中国工程建设标准化协会批准日期:1990年11月6日1991北京前言土层锚杆在我国深基坑支挡、边坡加固、滑坡整治、水池抗浮、挡墙锚固和结构抗倾覆等工程中的应用日益广泛。为了使土层锚杆的设计和施工符合技术先进、经济合理、确保质量的要求,中国工程建设标准化协会委托冶金部建筑研究总院进行本规范的编制工作。本规范是在总结我国多年来土层锚杆的实践经验基础上,经多次征求意见和修改,最后由冶金部建筑研究总院组织国内专家会议审查定稿。现批准《土层锚杆设计与施工规范》,编号为CECS22∶90,并推荐给各工程建设设计、施工单位使用。在使用过程中,如发现需要修改补充之处,请将意见和有关资料寄交北京西土城路33号冶金部建筑研究总院(邮政编码:100088)。中国工程建设标准化协会1990年11月6日目录长江委信息研究中心馆藏1水利水电工程监理适用规范全文数据库主要符号第一章总则第二章土层锚杆设计第一节一般规定第二节土层锚杆的结构类型第三节土层锚杆的布置与结构参数设计第三章土层锚杆原材料第四章土层锚杆施工第一节一般规定第二节钻孔第三节杆体(预应力筋)的组装与安放第四节注浆第五节张拉与锁定第五章土层锚杆试验与监测第一节一般规定第二节基本试验第三节验收试验第四节蠕变试验第五节锚杆预应力的长期监测与控制第六章土层锚杆防腐第一节一般规定第二节防腐方法第七章工程验收附录一本规范有关名词解释附录二土层与锚固体间粘结强度推荐值附录三锚定板桩深部破裂面稳定性验算方法附录四钢丝、钢铰线、钢筋强度标准值附录五预应力钢铰线锚具规格附录六土层锚杆常用施工设备表附录七土层锚杆施工记录表汇总附录八锚杆试验记录表与附图汇总附加说明长江委信息研究中心馆藏2土层锚杆设计与施工规范CECS22∶90第一章总则第1.0.1条土层锚杆是一种埋入土层深处的受拉杆件,它一端与工程构筑物相连,另一端锚固在土层中,通常对其施加预应力,以承受由土压力、水压力或风荷载等所产生的拉力,用以维护构筑物的稳定。第1.0.2条本规范适用于各类土层中临时性或永久性锚杆的设计与施工。长江委信息研究中心馆藏3水利水电工程监理适用规范全文数据库第1.0.3条土层锚杆的设计与施工,除应遵守本规范外,尚应符合国家现行有关标准的要求。第二章土层锚杆设计第一节一般规定第2.1.1条在计划使用土层锚杆时,应充分研究土层锚固工程的安全性、经济性和施工可行性。第2.1.2条设计前必须做好以下基础工作:一、认真调查与锚固工程有关的地形、场地、周围已有建筑物、埋设物、道路交通和气象等事项。二、通过工程地质钻探及有关土质试验,掌握锚固工程范围内的土层种类与土的抗剪强度、颗粒级配、渗透系数、水的侵蚀性等物理力学性能和化学性能。第2.1.3条使用年限在2年以内的锚杆,可按临时性锚杆设计;使用年限大于2年的锚杆,应按永久性锚杆设计。第2.1.4条永久性锚杆设计时,必须先进行基本试验。第2.1.5条永久性锚杆的锚固段不应设置在未经处理的下列土层:一、有机质土。二、液限WL>50%的土层。三、相对密度Dr<0.3的土层。第二节土层锚杆的结构类型第2.2.1条土层锚杆一般由锚头、自由段和锚固段三部分组成,其中锚固段用水泥浆或水泥砂浆将杆体(预应力筋)与土体粘结在一起形成锚杆的锚固体。第2.2.2条根据土体类型、工程特性与使用要求,土层锚杆锚固体结构可设计为圆柱型、端部扩大头型或连续球体型三类,见图2.2.2-1、图2.2.2-2和图2.2.2-3。长江委信息研究中心馆藏4土层锚杆设计与施工规范CECS22∶90第2.2.3条锚固于砂质土、硬粘土层并要求较高承载力的锚杆,宜采用端部扩大头型锚固体;锚固于淤泥、淤泥质土层并要求较高承载力的锚杆,宜采用连续球体型锚固体。第三节土层锚杆的布置与结构参数设计第2.3.1条土层锚杆的布置应遵守以下规定:一、锚杆上下排间距不宜小于2.5m;锚杆水平方向间距不宜小于2.0m。二、锚杆锚固体上覆土层厚度不应小于4.0m,锚杆锚固段长度不应小于4.0m。三、倾斜锚杆的倾角不应小于13°,并不得大于45°,以15°～35°为宜。第2.3.2条锚杆安全系数K...
