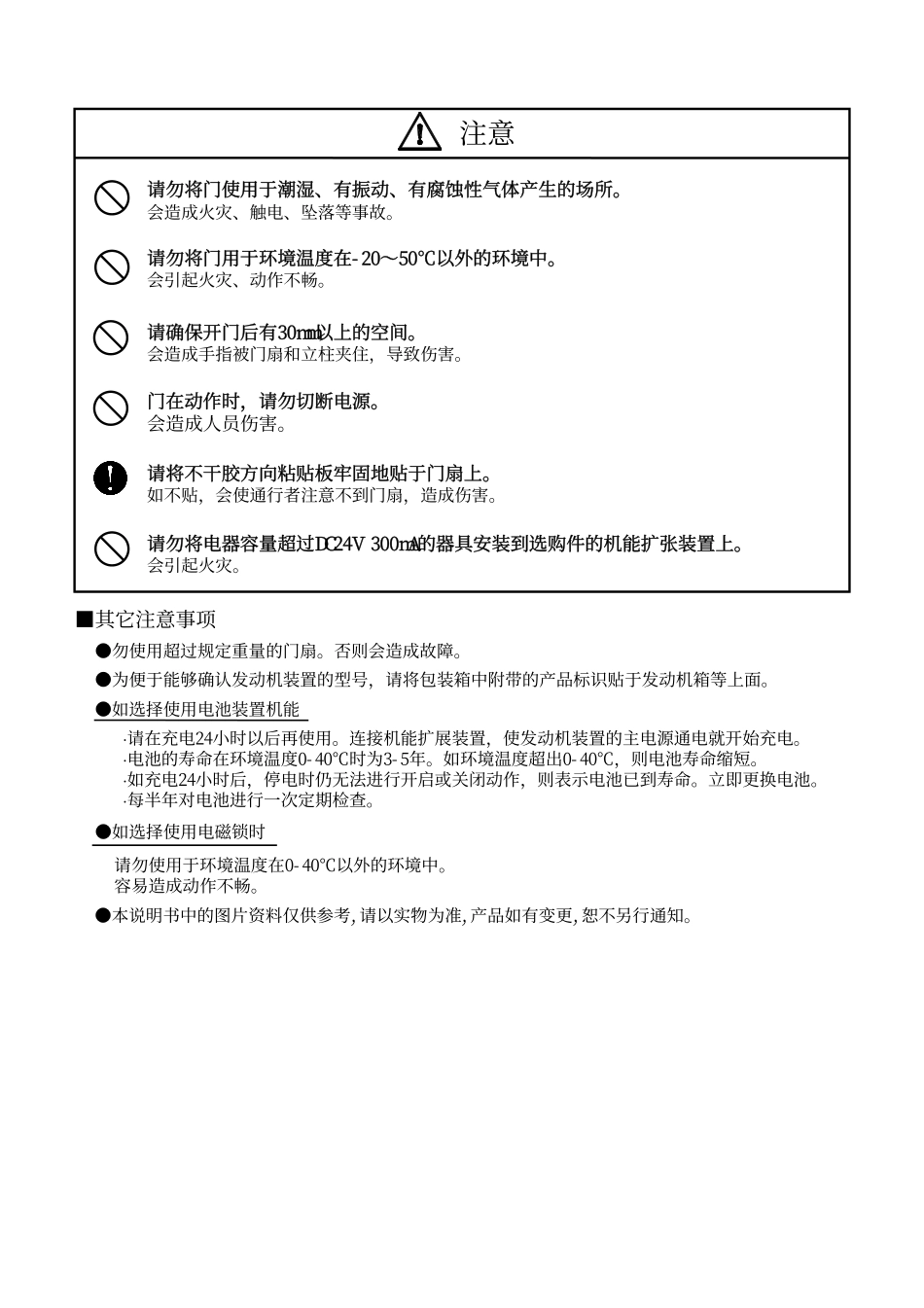

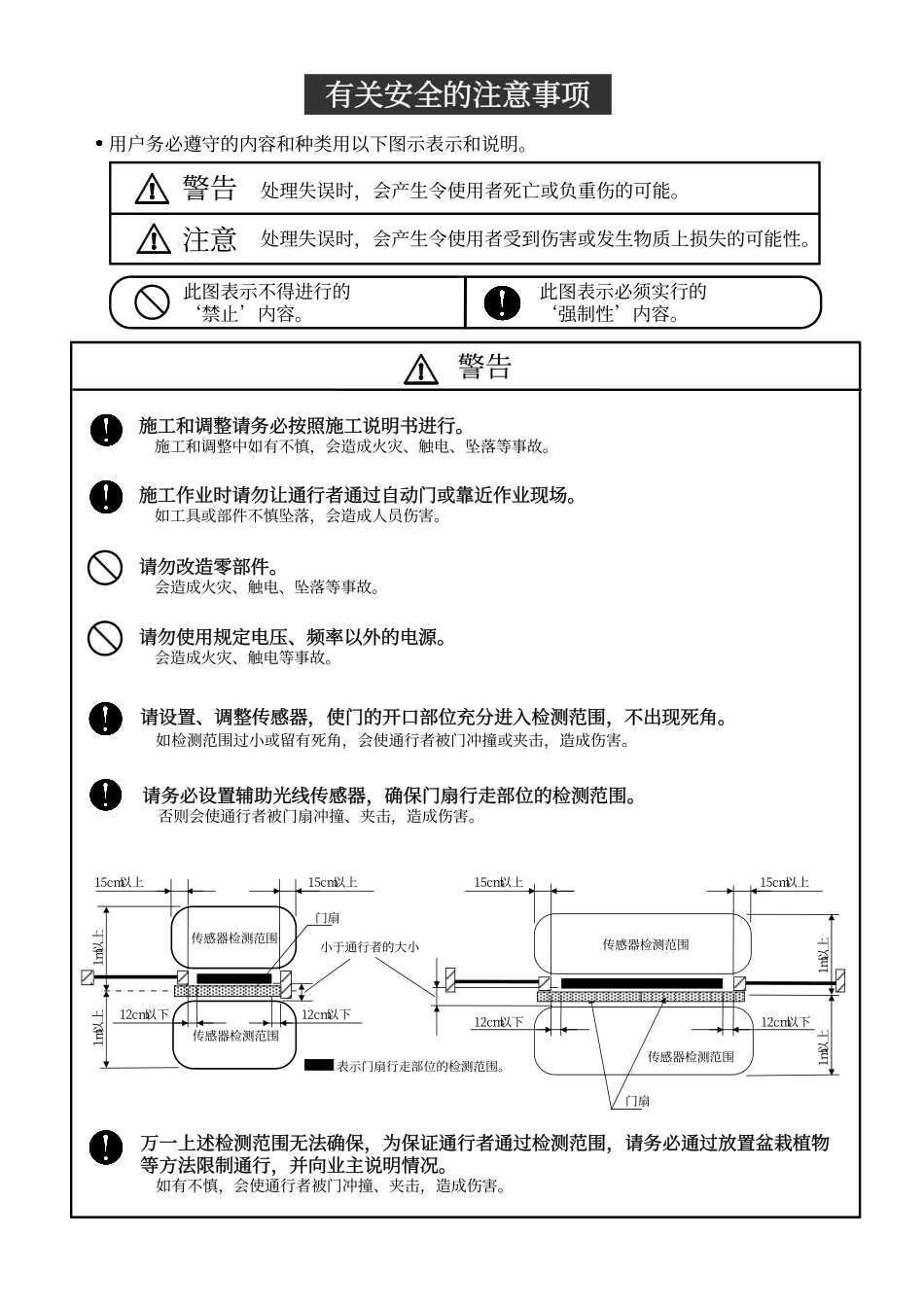

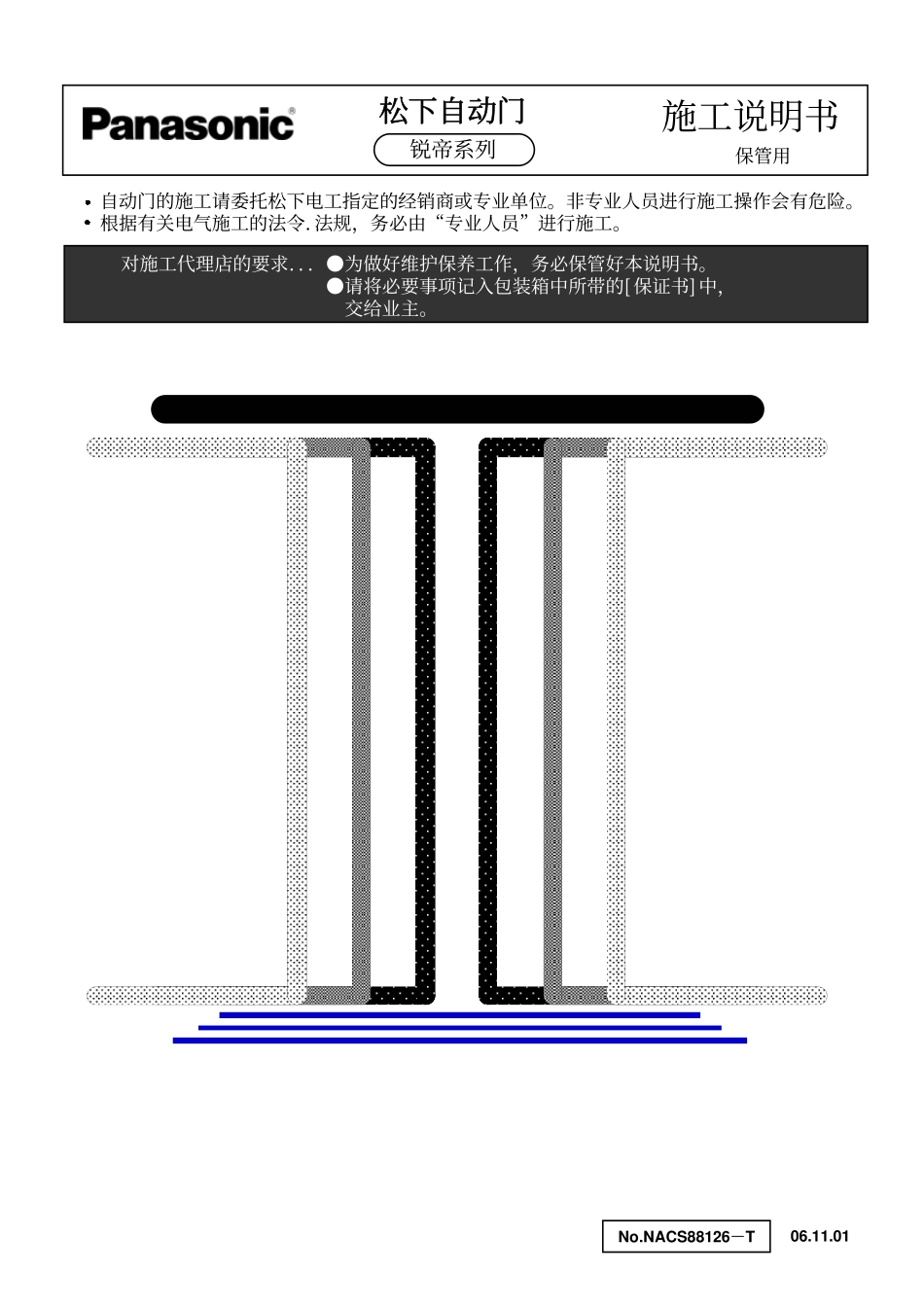

自动门的施工请委托松下电工指定的经销商或专业单位。非专业人员进行施工操作会有危险。根据有关电气施工的法令.法规，务必由“专业人员”进行施工。松下自动门施工说明书锐帝系列保管用对施工代理店的要求...●为做好维护保养工作，务必保管好本说明书。●请将必要事项记入包装箱中所带的[保证书]中，交给业主。No.NACS88126－T06.11.01小于通行者的大小表示门扇行走部位的检测范围。用户务必遵守的内容和种类用以下图示表示和说明。此图表示不得进行的‘禁止’内容。此图表示必须实行的‘强制性’内容。施工和调整请务必按照施工说明书进行。施工和调整中如有不慎，会造成火灾、触电、坠落等事故。施工作业时请勿让通行者通过自动门或靠近作业现场。如工具或部件不慎坠落，会造成人员伤害。请勿改造零部件。会造成火灾、触电、坠落等事故。请勿使用规定电压、频率以外的电源。会造成火灾、触电等事故。请设置、调整传感器，使门的开口部位充分进入检测范围，不出现死角。如检测范围过小或留有死角，会使通行者被门冲撞或夹击，造成伤害。请务必设置辅助光线传感器，确保门扇行走部位的检测范围。否则会使通行者被门扇冲撞、夹击，造成伤害。万一上述检测范围无法确保，为保证通行者通过检测范围，请务必通过放置盆栽植物等方法限制通行，并向业主说明情况。如有不慎，会使通行者被门冲撞、夹击，造成伤害。1m以上1m以上有关安全的注意事项警告处理失误时，会产生令使用者死亡或负重伤的可能。注意处理失误时，会产生令使用者受到伤害或发生物质上损失的可能性。12cm以下警告传感器检测范围门扇15cm以上15cm以上12cm以下12cm以下传感器检测范围传感器检测范围门扇传感器检测范围12cm以下15cm以上15cm以上1m以上1m以上注意请勿将电器容量超过DC24V300mA的器具安装到选购件的机能扩张装置上。会引起火灾。●如选择使用电磁锁时请勿将门使用于潮湿、有振动、有腐蚀性气体产生的场所。会造成火灾、触电、坠落等事故。请勿将门用于环境温度在-20～50℃以外的环境中。会引起火灾、动作不畅。门在动作时，请勿切断电源。会造成人员伤害。请将不干胶方向粘贴板牢固地贴于门扇上。如不贴，会使通行者注意不到门扇，造成伤害。■其它注意事项●勿使用超过规定重量的门扇。否则会造成故障。●如选择使用电池装置机能请勿使用于环境温度在0-40℃以外的环境中。容易造成动作不畅。·请在充电24小时以后再使用。连接机能扩展装置，使发动机装置的主电源通电就开始充电。·电池的寿命在环境温度0-40℃时为3-5年。如环境温度超出0-40℃，则电池寿命缩短。·如充电24小时后，停电时仍无法进行开启或关闭动作，则表示电池已到寿命。立即更换电池。·每半年对电池进行一次定期检查。●本说明书中的图片资料仅供参考,请以实物为准,产品如有变更,恕不另行通知。请确保开门后有30mm以上的空间。会造成手指被门扇和立柱夹住，导致伤害。●为便于能够确认发动机装置的型号，请将包装箱中附带的产品标识贴于发动机箱等上面。4■锐帝90封闭安装式5621■锐帝90■锐帝15022■锐帝150封闭安装式■锐帝90表面安装式■锐帝150表面安装式■表面安装式■封闭安装式■锐帝90封闭安装式■锐帝150封闭安装式■锐帝90表面安装式■锐帝150表面安装式710111．各部分名称2．发动机装置部件一览表4383．材料及机能的选定94．施工工程105．发动机箱的安装126．建筑安装图例7．发动机装置部件的安装配置图16178．辅助光线传感器探头的安装＜当带有辅助光线传感器时＞11．马达装置的安装191912．控制装置的安装1913．从动轮装置的安装2014．门扇的吊挂2115．制动器装置的安装2116．门扇安装后的调整2317．皮带的安装1213141523■单开式■双开式24目录1189．端子台装置（遥控器用）的安装10．端子台装置（电源用）的安装1822619．控制装置的固定2720．辅助光线传感器的连接＜当带有辅助光线传感器时＞2821．中间皮带座装置的安装＜当为双开式的情况时＞2822．全半开关（施工店准备）的连接＜当使用全半开关时＞2823．电源线及传感器的接线方法2924．机能部件接线图303126．遥控器的操作顺序4227．故障的排除4525．施工后的确认28...
