项目四 汽车零件轴测图VIP免费

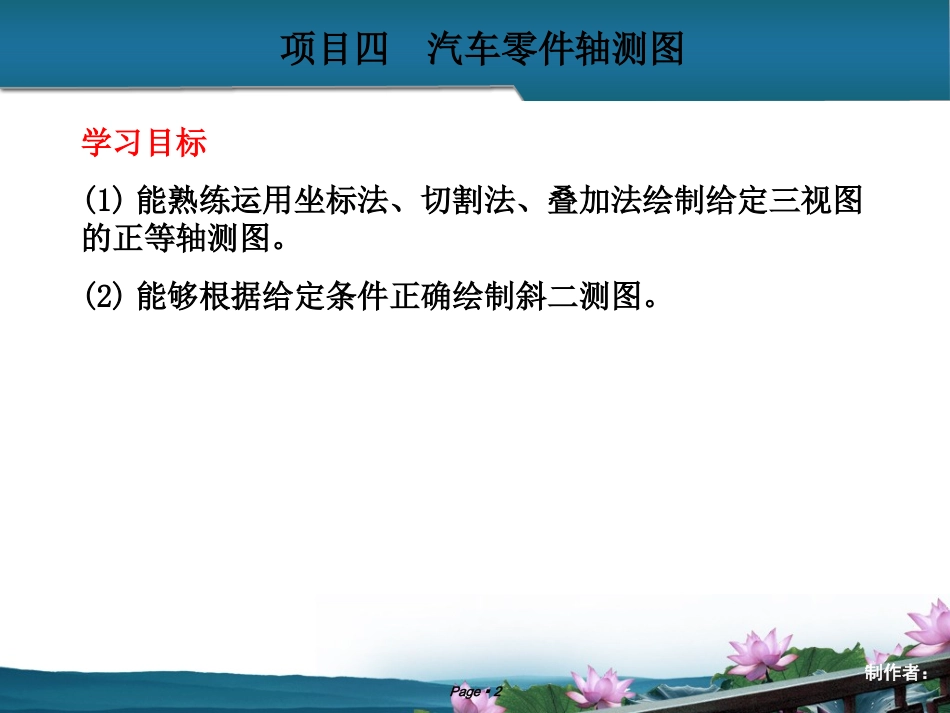

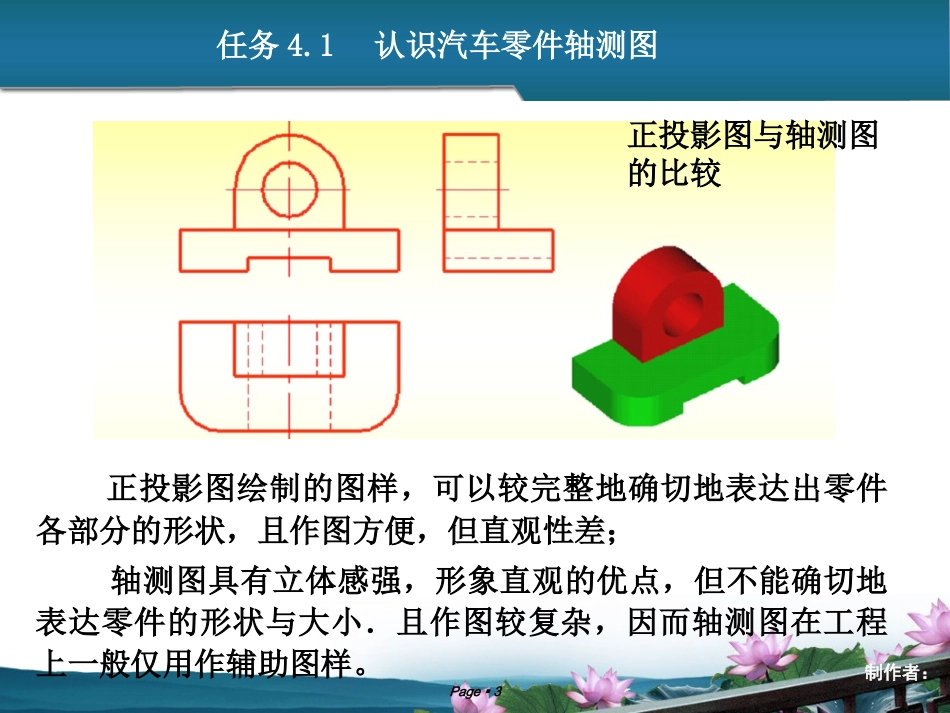

课程名称制作者：主讲：课程名称授课班级：Page2制作者：项目四汽车零件轴测图学习目标(1)能熟练运用坐标法、切割法、叠加法绘制给定三视图的正等轴测图。(2)能够根据给定条件正确绘制斜二测图。Page3制作者：正投影图绘制的图样，可以较完整地确切地表达出零件各部分的形状，且作图方便，但直观性差；轴测图具有立体感强，形象直观的优点，但不能确切地表达零件的形状与大小．且作图较复杂，因而轴测图在工程上一般仅用作辅助图样。正投影图与轴测图的比较任务4.1认识汽车零件轴测图Page4制作者：将物体连同确定其空间位置的直角坐标系，沿不平行于任一坐标面的方向，用平行投影法将其投射在单一投影面上所得的具有立体感的图形叫做轴测投影图，简称轴测图。一、轴测图的形成Page5制作者：VHX′O′Z′Y′OXYZYCXOZABO1X1Z1Y1A1B1C1轴测投影面轴测图Page6制作者：二、轴测轴、轴间角和轴向伸缩系数1.轴测轴和轴间角XOY，XOZ，YOZ坐标轴轴测轴物体上O０X０，O０Y０，O０Z０投影面上OX，OY，OZ建立在物体上的坐标轴在投影面上的投影叫做轴测轴，轴测轴间的夹角叫做轴间角。轴间角投影面OXYZOX０Y０Z０Page7制作者：2.轴向伸缩系数OA1O０A０=p１X轴轴向伸缩系数OB1O０B０=q１Y轴轴向伸缩系数OC1O０C０=r１Z轴轴向伸缩系数物体上平行于坐标轴的线段在轴测图上的长度与实际长度之比叫做轴向伸缩系数。A０B０投影面OX０Y０Z０O1XYZC０A１B１C1Page8制作者：三、轴测图的分类1.按照投影方向与轴测投影面的夹角的不同，轴测图可以分为：正轴测图——轴测投影方向(投影线)与轴测投影面垂直时投影所得到的轴测图。斜轴测图——轴测投影方向(投影线)与轴测投影面倾斜时投影所得到的轴测图。2.按照轴向伸缩系数的不同，轴测图可以分为：(1)正(或斜)等测轴测图——p1=q1=r1，简称正(斜)等测图；(1)正(或斜)二等测轴测图——p1=q1≠r1，简称正(斜)二测图；(1)正(或斜)三等测轴测图——p1≠q1≠r1，简称正(斜)三测图；Page9制作者：OXYZOZ1X1Y1正轴测投影图S正轴测图的形成Page10制作者：ZXOYZ1OX1Y1S斜轴测图的形成Page11制作者：四、基本投影特性1.物体上互相平行的线段，在轴测图中仍互相平行；物体上平行于坐标轴的线段，在轴测图中仍平行于相应的轴测轴，且同一轴向所有线段的轴向伸缩系数相同。2.物体上不平行于坐标轴的线段，可以用坐标法确定其两个端点，然后连线画出。3.物体上不平行于轴测投影面的平面图形，在轴测图中变成原形的类似形。如长方形的轴测投影为平行四边形，圆形的轴测投影为椭圆等。Page12制作者：一、轴间角与轴向伸缩系数轴向伸缩系数：p１=q１=r１=0.82轴间角：XOY=XOZ=YOZ=120°简化轴向伸缩系数：p=q=r=1任务4.2正六棱柱的正等轴测图的画法Page13制作者：最基本的方法-------坐标法根据物体表面上各顶点的坐标，分别画出它们的轴测投影，然后依次连接成物体表面的轮廓线，这种方法叫坐标法。⒈平面立体的正等轴侧图画法Page14制作者：(1)在视图上确定坐标原点和坐标轴(2)画轴测轴，沿轴测量画各轴向线段(3)校核，可见线加深(虚线一般不画)画轴测图的一般步骤：Page15制作者：ooabxyzO781412345678abhzxyx例1：画六棱柱的轴测图。⑴坐标法Page16制作者：oo12345678abhzxyxc56hxyzO7841c•2•3例例22：楔形块：楔形块Page17制作者：cssabcabsabcOOOXXYYZZ例2：画三棱锥的正等轴测图X1O1Y1Z1B●C●S●A●Page18制作者：例3：已知三视图，画轴测图。⑵切割法Page19制作者：例4：已知三视图，画轴正等测图。⑶叠加法Page20制作者：⒉回转体的正等轴测图画法⑴平行于各个坐标面的椭圆的画法平行于H面的椭圆长轴⊥O1Z1轴平行于V面的椭圆长轴⊥O1Y1轴X1Y1Z1平行于W面的椭圆长轴⊥O1X1轴Page21制作者：画法：☆画圆的外切菱形☆确定四个圆心和半径☆分别画出四段彼此相切的圆弧（以平行于H面的圆为例）四心椭圆法●●●●abefdddF1E1●●B1A1●●Page22制作者：例：画圆台的正等轴测图Page23制作者：⑵圆角的正等轴测图的画法●O2●D1C1B1O1A1●G1●O5●O4●G2●D2E2●简便画...
