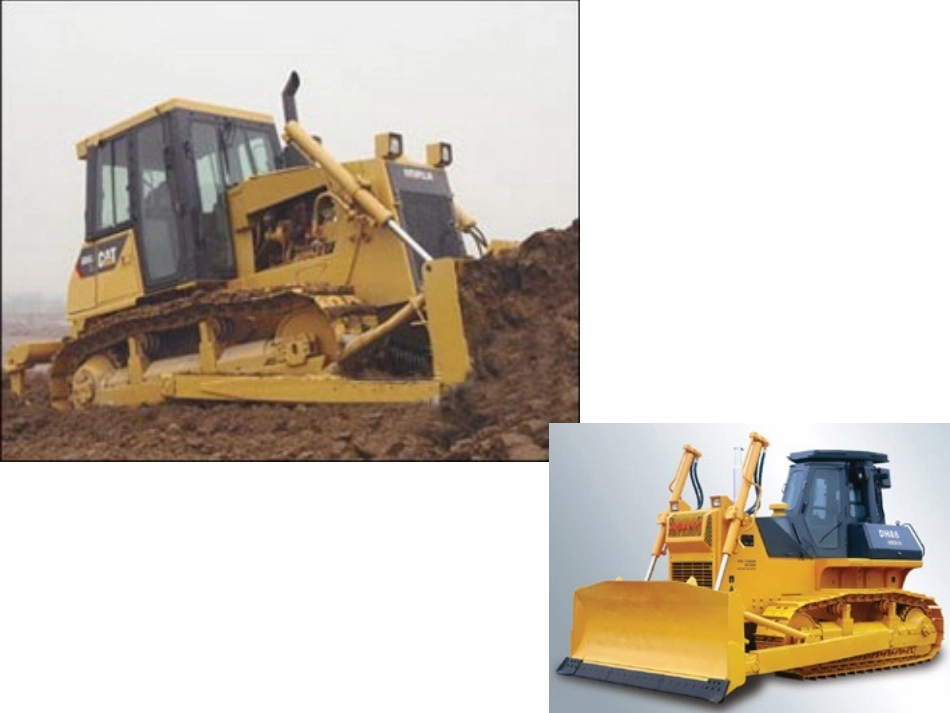

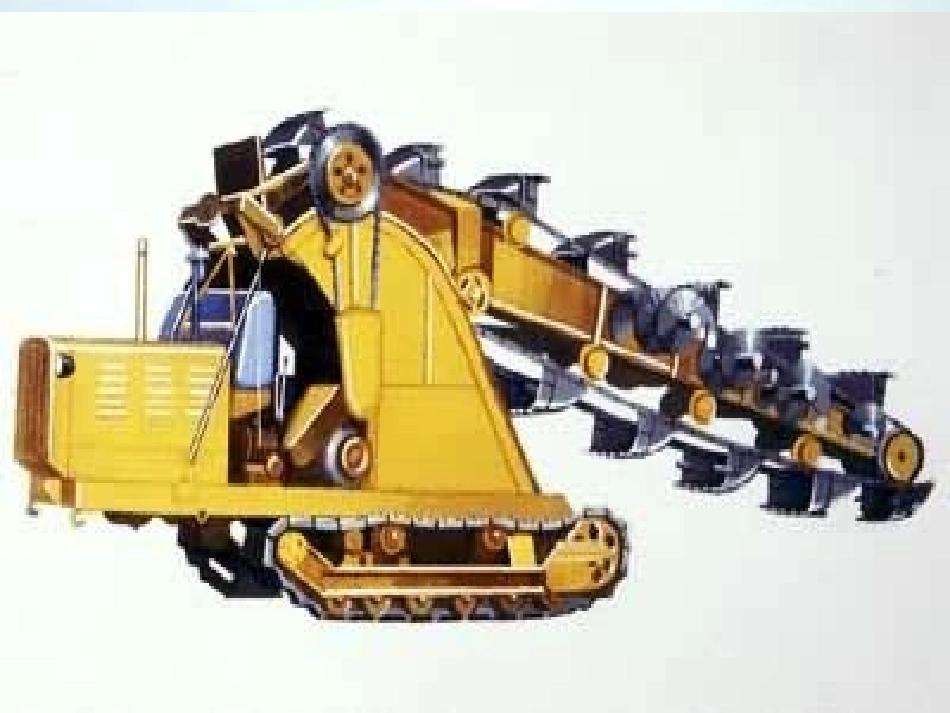

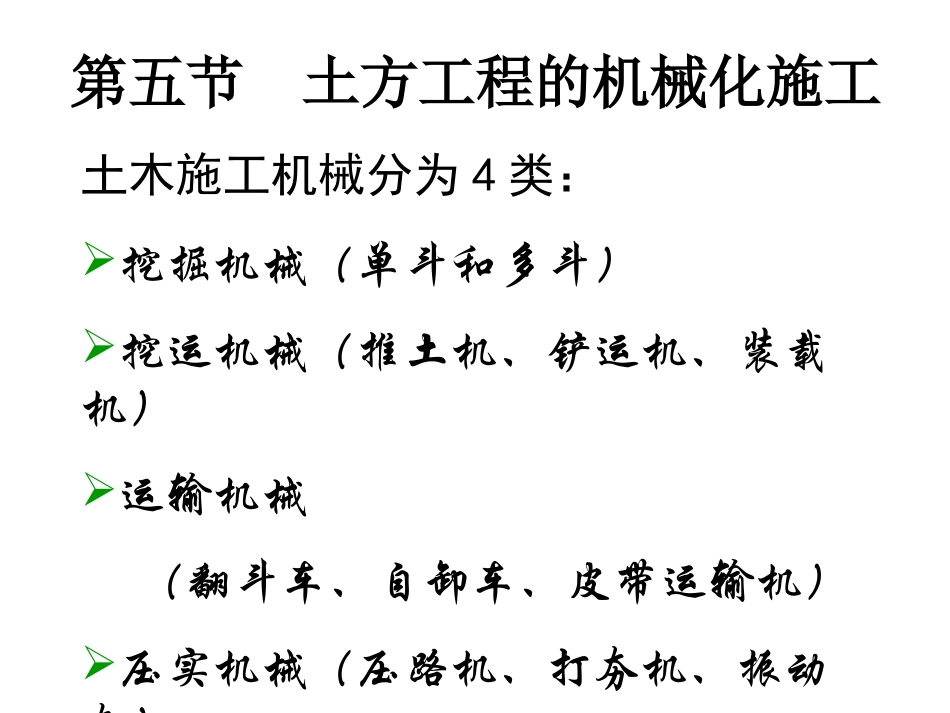

第五节土方工程的机械化施工土木施工机械分为4类：挖掘机械（单斗和多斗）挖运机械（推土机、铲运机、装载机）运输机械（翻斗车、自卸车、皮带运输机）压实机械（压路机、打夯机、振动夯）第五节土方工程的机械化施工一、场地平整施工（一）推土机施工推土机由拖拉机和推土铲刀组成，按行走的方式分履带式和轮胎式，按铲刀的操作方式分为索式和液压式，按铲刀的安装方式又分为固定式和回转式。推土机是一种自行式的挖土、运土工具。适于运距在lOOm以内的平土或移挖作填，以30～60m为最佳。一般可挖运一～三类土。(1)下坡推土法(2)分批集中，一次推送法(3)沟槽推土法(4)并列推土法图1－51并列推土法图1－52槽形推土法图1－53并列推土法图1－54斜角推送法作业•(二)铲运机施工（a）自形式铲运机图1－55铲运机（b）拖式铲运机•1.铲运机的开行路线•（1)环形路线•（2)“8”字形路线图1－56铲运机开行路线（a）、（b）环形路线；（c）大环形路线；（d）8字路线（c）（d）•2.铲运机铲土的施工方法•1)下坡铲土•2)跨铲法•3)助铲法图1—57助铲法示意图1－铲运机；2－推土机•二、基坑开挖•(一)单斗挖土机施工图1-58单斗挖土机工作简图（a）正铲挖土机；（b）反铲挖土机；（c）拉铲挖土机；（d）抓铲挖土机正铲挖掘机反铲挖掘机拉铲挖土机•(1)开挖方式图1-59正铲挖土机开挖方式(a)正向挖土侧向卸土；(b)正向挖土后方卸土l一正铲挖土机；2一自卸汽车图1-60正铲挖土机开挖基坑1．正铲挖土机：工作特点：前进向上，强制切土挖掘力大，生产效率高适用范围：基坑内作业、高3m以上，无地下水，坑底含水量<30％一～四类土的大型基坑开挖。作业方式：正向挖土、侧向卸土；正向挖土、后方卸土。•2．反铲挖土机施工•反铲挖土机的挖土特点是：“后退向下，强制切土”。其挖掘力比正铲小，适于开挖停机面以下的一～三类土的基坑、基槽或管沟，每层经济合理的开挖深度为1.5～3.0m，对地下水位较高处也适用。•（1）沟端开挖：挖土机停在沟端，向后倒退挖土，汽车停在两旁装土•（2）沟侧开挖：挖土机沿沟一侧直线移动挖土图1－61反铲挖土机开挖方式（a）沟端开挖；（b）沟侧开挖1－反铲挖土机；2－自卸汽车；3－弃土堆3•3拉铲挖土机施工图1－62拉铲挖土机的工作尺寸•拉铲挖土机特点：“后退向下，自重切土”。其挖土半径和挖土深度较大，能开挖停机面以下的一、二类土。拉铲挖土机的开挖方式，与反铲挖土机相似，也分为沟端开挖和沟侧开挖•4．抓铲挖土机施工•抓铲挖土机的挖土特点是：“直上直下，自重切土”。能开挖一～二类土，适于施工面狭窄而深的基坑、深槽、沉井等开挖，清理河泥等工程，最适于水下挖土，或装卸碎石、矿渣等松散材料。•(二)挖土机械配套计算•1．挖土机数量确定••(台)•式中Q——土方量(m3)；•P——挖土机生产率(m3／台班)，可查定额手册或按公式1－37计算；•T－—工期(工作日)；•C——每天工作班数；•K——时间利用系数(0.8～0.9)。KCT1PQN••(m3／台班)•t——挖土机每次作业循环延续时间(s)，W1—100正铲挖土机为25～40s，W1—100拉铲挖土机为45～60s；•q——挖土机斗容量(m3)；•Kc——土的充盈系数，可取0.8～1.1；•Ks——土的最初可松性系数；•KB－—工作时间利用系数，一般为0.7～0.9。BSCKKKqt36008P•2．自卸汽车配套计算•式中Ts——自卸汽车每一工作循环的延续时间(min)；•t1——自卸汽车每次装车时间(min)，t1＝nt；•n——自卸汽车每车装土次数：•Ql——自卸汽车的载重量(m3)；•γ——实土表观密度，一般取1.7t／m3；•L——运土距离(m)；•VC——重车与空车的平均速度(m／min)；一般取20～30km／h；•t2——卸车时间，一般为lmin；•t3——操纵时间(包括停放待装、等车、让车等)，取2～3min。1StTN32C1SttvL2tT•(三)开挖施工要点•1．应根据地下水位、机械条件、进度要求等合理选用施工机械。•2．土方开挖应绘制土方开挖图。•3．基底标高不一时，可采取先整片挖至一平均标高，然后再挖个别较深部位。•4．基坑边角部位，机械开挖不到之处，应用少量人工配合清坡。•5．挖掘机、运土汽...
