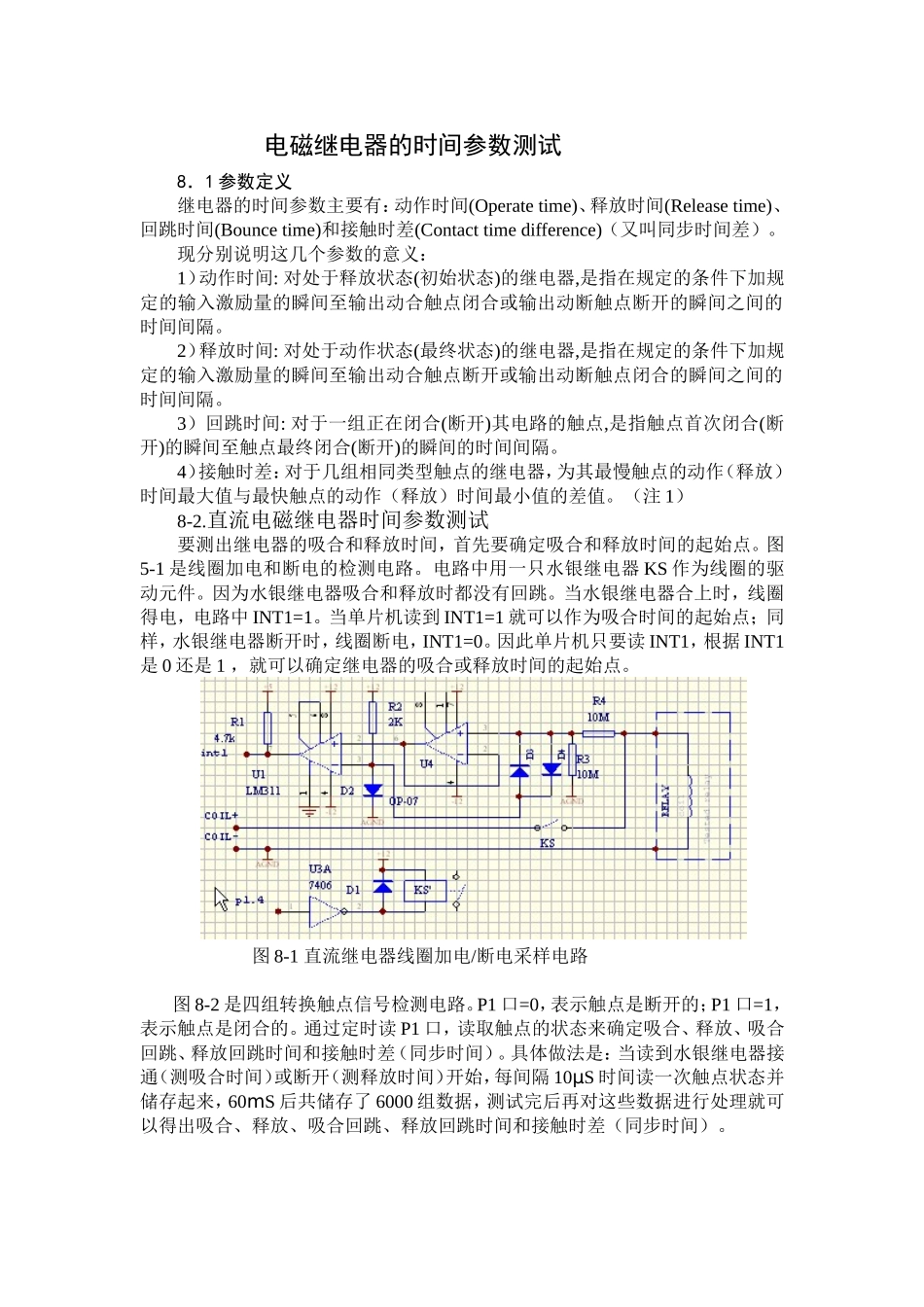

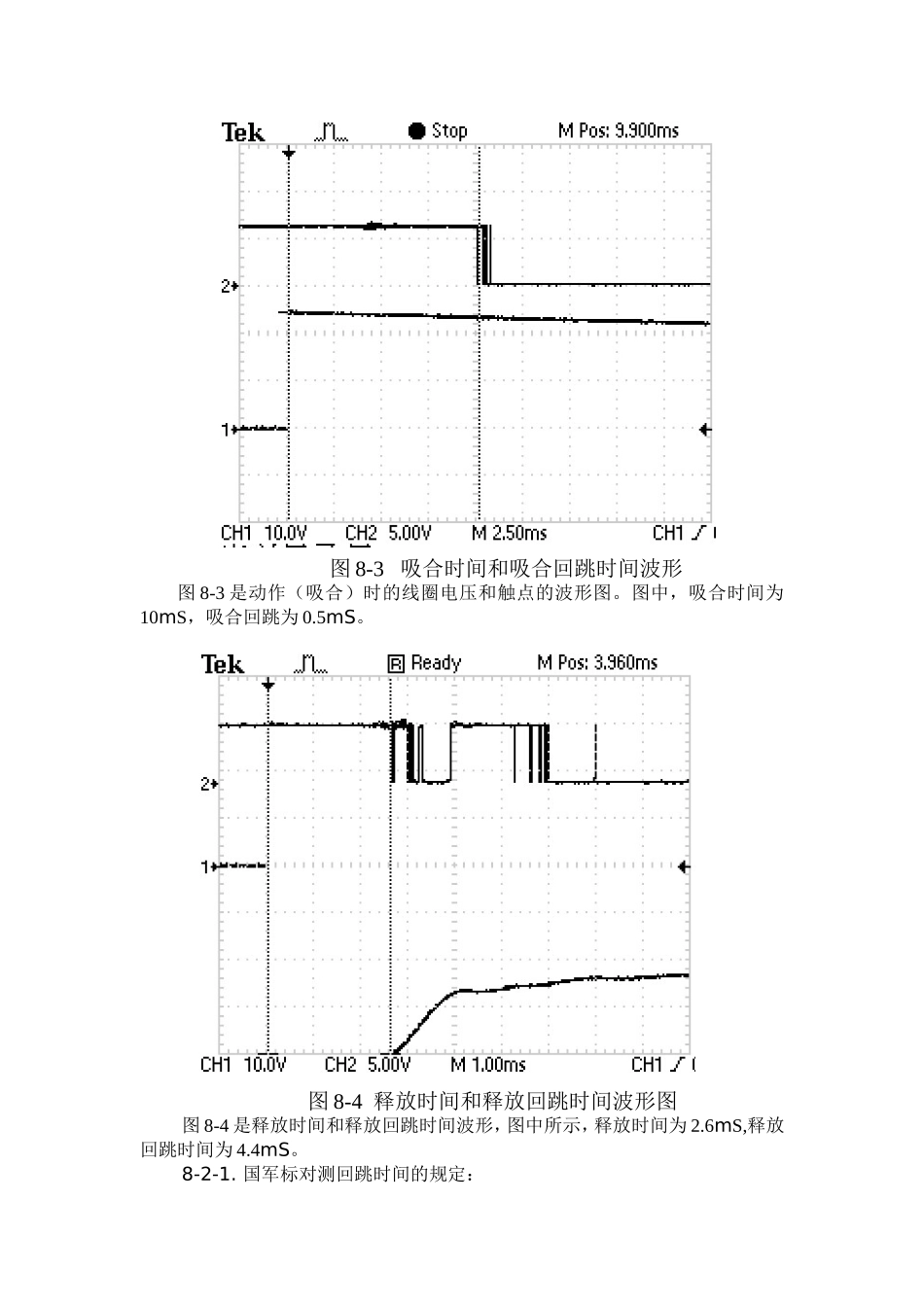

电磁继电器的时间参数测试8．1参数定义继电器的时间参数主要有：动作时间(Operatetime)、释放时间(Releasetime)、回跳时间(Bouncetime)和接触时差(Contacttimedifference)（又叫同步时间差）。现分别说明这几个参数的意义：1）动作时间:对处于释放状态(初始状态)的继电器,是指在规定的条件下加规定的输入激励量的瞬间至输出动合触点闭合或输出动断触点断开的瞬间之间的时间间隔。2）释放时间:对处于动作状态(最终状态)的继电器,是指在规定的条件下加规定的输入激励量的瞬间至输出动合触点断开或输出动断触点闭合的瞬间之间的时间间隔。3）回跳时间:对于一组正在闭合(断开)其电路的触点,是指触点首次闭合(断开)的瞬间至触点最终闭合(断开)的瞬间的时间间隔。4）接触时差：对于几组相同类型触点的继电器，为其最慢触点的动作（释放）时间最大值与最快触点的动作（释放）时间最小值的差值。（注1）8-2.直流电磁继电器时间参数测试要测出继电器的吸合和释放时间，首先要确定吸合和释放时间的起始点。图5-1是线圈加电和断电的检测电路。电路中用一只水银继电器KS作为线圈的驱动元件。因为水银继电器吸合和释放时都没有回跳。当水银继电器合上时，线圈得电，电路中INT1=1。当单片机读到INT1=1就可以作为吸合时间的起始点；同样，水银继电器断开时，线圈断电，INT1=0。因此单片机只要读INT1，根据INT1是0还是1，就可以确定继电器的吸合或释放时间的起始点。图8-1直流继电器线圈加电/断电采样电路图8-2是四组转换触点信号检测电路。P1口=0，表示触点是断开的；P1口=1，表示触点是闭合的。通过定时读P1口，读取触点的状态来确定吸合、释放、吸合回跳、释放回跳时间和接触时差（同步时间）。具体做法是：当读到水银继电器接通（测吸合时间）或断开（测释放时间）开始，每间隔10µS时间读一次触点状态并储存起来，60mS后共储存了6000组数据，测试完后再对这些数据进行处理就可以得出吸合、释放、吸合回跳、释放回跳时间和接触时差（同步时间）。图8-2直流继电器时间测试电路程序分三部分：1）找计时起始点；2）读触点的数据并保存；3）数据压缩。第一部分，程序中的P3.3即图5-1中的INT1口，线圈闭合时，INT1=1；线圈断开时，INT1=0。PSW.1,线圈加电或断电标志。PSW.1=0,线圈加电，测吸合时间;PSW.1=1,线圈断电，测释放时间。定时器设定为定时61mS。根据PSW.1和INT1的电平,找到吸合和释放的起点。第二部分，从PDAT1这段循环程序是每10µS读一次P1口，并把读得的数存在以初始值为#0400H的扩展RAM的TPTR地址中。每存一次数，DPTR+1，直到定时器T0满（约61mS时），停止读数。此时扩展RAM中存了6100组数据。结束时存#0FFH，#55H，#0AAH三个字节做结束标记。供处理数据时用。第三部分，作数据压缩。压缩后的数据存#0300H为首址的存储器里。压缩的方法是：读第一个数存在#0300H，第一个数的地址高字节存#0301H，低字节存#0302H字节，然后将第二个数读出来，与第一个数比较，如相同，再读下一个数，直到与第一个数不同时，记下这个数并存入#0303H，并将该字节的地址存入#0304H和#0305H，先高字节后低字节。继续找第三、第四、…个数据，并以相同的方法将数据存入，直到结束标记和#1BB4H地址为止，再存结束标记（#0FFH，#55H，#0AAH）。根据压缩数据,,算出吸合时间、吸合回跳、同步差和释放时间与释放回跳。图5-3和5-4是实测的吸、放时间的波形。图8-3吸合时间和吸合回跳时间波形图8-3是动作（吸合）时的线圈电压和触点的波形图。图中，吸合时间为10mS，吸合回跳为0.5mS。图8-4释放时间和释放回跳时间波形图图8-4是释放时间和释放回跳时间波形，图中所示，释放时间为2.6mS,释放回跳时间为4.4mS。8-2-1.国军标对测回跳时间的规定：以上触点信号都是以TTL电平为基准测出来的。测触点回跳时，国军标有不一样的规定。国军标GJB65B-99规定：“4.8.8.5.1触点回跳(适用于”L”级失效率应采用示波器或由监定机构批准的其它设备测量每一组触点的回跳。当使用示波器时其波形应显示出动作和释放时触点的转换过程及合适的时标。线圈应加额定电压。.触点负载为阻性10mA(最大值)、6V(直流最大值或交流峰值)。在高电平...
