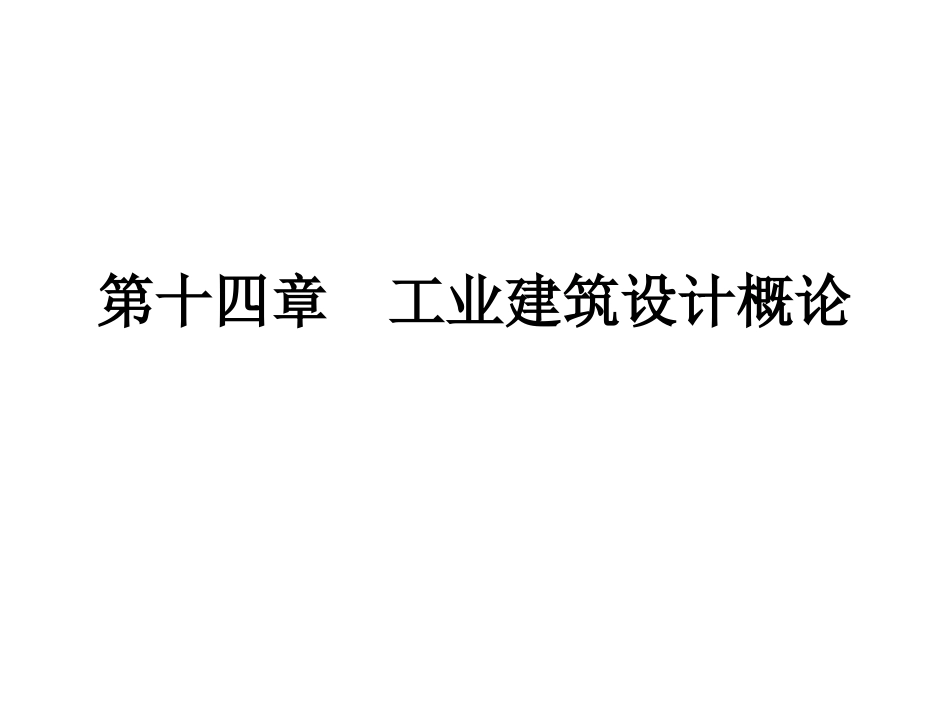

第十四章++工业建筑设计概论VIP专享VIP免费

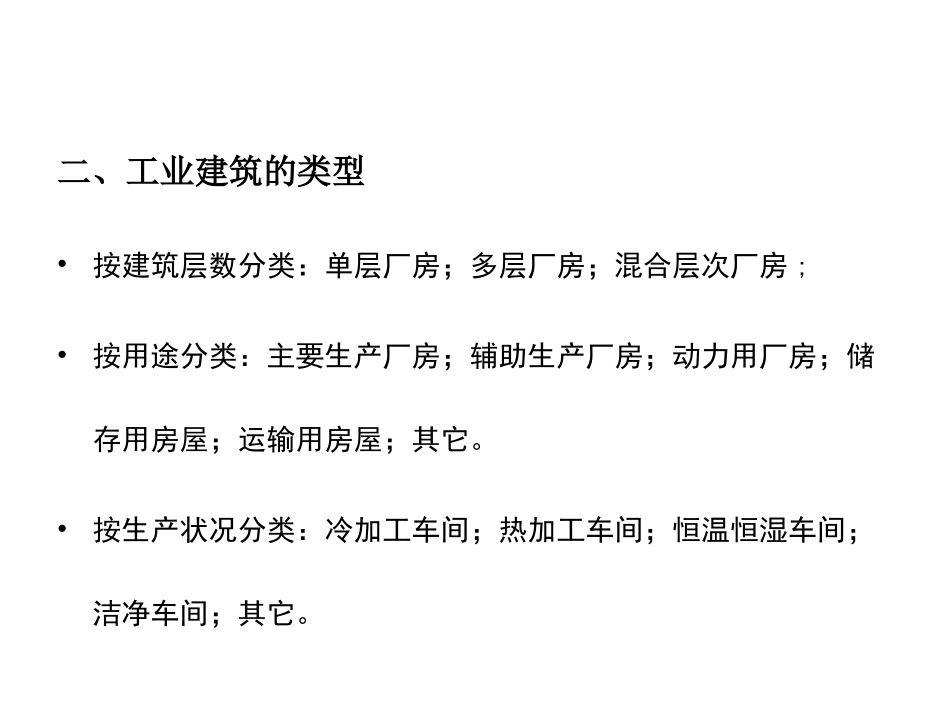

第十四章工业建筑设计概论第一节工业建筑的特点、分类及结构组成一、工业建筑的特点•工业建筑与民用建筑比较：共同点：设计原则、建筑技术及建筑材料等方面。不同点：由于生产工艺不同、技术要求高对建筑平面空间布局、建筑构造、建筑结构及施工等，有很大影响。•工业建筑的特点(1)必须紧密结合生产。(2)生产工艺不同的厂房具有不同的特征。(3)采光、通风、屋面排水及构造处理较复杂。二、工业建筑的类型•按建筑层数分类：单层厂房；多层厂房；混合层次厂房;•按用途分类：主要生产厂房；辅助生产厂房；动力用厂房；储存用房屋；运输用房屋；其它。•按生产状况分类：冷加工车间；热加工车间；恒温恒湿车间；洁净车间；其它。三、单层厂房的结构组成1.结构上•承重结构a.横向排架：基础、柱、屋架（或屋面梁）b.纵向联系构件：基础梁、连系梁、圈梁、吊车梁等。c.支撑系统：屋架支撑、柱间支撑等。•围护结构:外墙、屋顶、地面、门窗、天窗等。•其他:隔断、作业梯、检修梯等。2.功能上•单层厂房的房屋的组成①生产工段(也称生产工部)②辅助工段③库房部分④行政办公生活用房•每一幢厂房的组成应根据生产的性质、规模、总平面布置等因素来确定。四、单层厂房的任务和设计要求1.工业建筑的任务•根据生产工艺，设计厂房的平面形状、柱网尺寸、剖面形式、建筑体型；•合理选择结构方案和围护结构的类型，进行细部构造设计；•协调建筑、结构、水、暖、电、气、通风等各工种；•正确贯彻“坚固适用、经济合理、技术先进”的原则。2.工业建筑设计应满足的要求•生产工艺•建筑技术①.坚固性、耐久性应符合建筑的使用年限。②.应具有通用性和改建、扩建的可能性。③.应遵守《厂房建筑模数协调标准》及《建筑模数协调统一标准》。•建筑经济①.在可能的条件下，多采用联合厂房。②.合理确定建筑的层数（单层或多层厂房）。③.合理减少结构面积，提高使用面积。④.合理降低建筑材料的消耗。⑤.优先采用先进的、配套的结构体系及工业化施工方法。•卫生、安全①.应有充足的采光条件及通风措施。②.有效排除生产余热、废气及有害气体。③.采取相应的净化、隔离、消声、隔声等措施。④.美化室内外环境。第二节工业建筑设计应考虑的因素一、满足生产工艺的需要二、应创造良好的生产环境三、应满足有关技术要求四、要有良好的综合效益五、应注意建筑美观第三节厂房内部的起重运输设备构组成一、单轨悬挂式吊车单轨悬挂吊车是在屋顶承重结构下部悬挂梁式钢轨，轨梁布置为直线或可转弯的曲线，在轨梁上设有可移动的滑轮组(或称神仙葫芦)，沿轨梁水平移动，利用滑轮组升降起重。起重量一般在3吨以下，最多不超过5吨。有手动和电动两种类型。二、梁式吊车梁式吊车包括悬挂式与支承式两种类型。悬挂式是在屋顶承重结构下悬挂钢轨，钢轨布置为两行直线，在两行轨梁上设有可滑行的单梁。支承式是在排架拄上设牛腿，牛腿上设吊车梁，吊车梁上安装钢轨，钢轨上设有可滑行的单梁，在滑行的单梁上装有可滑行的滑轮组，在单梁与滑轮组行走范围内均可起吊重物。梁式吊车起重量一般不超过5吨，有电动和手动两种。三、桥式吊车桥式吊车通常是在厂房排架柱上设牛腿，牛腿上搁吊车梁，吊车梁上安装钢轨，钢轨上放置能滑行的双榀钢桥架(或板梁)，桥架上支承小车；小车能沿桥架滑移，并有供起重的滑轮组。在桥架与小车行走范围内均可起吊重物。起重量从5吨至数百吨不等。起重时为电动。吊车上设有驾驶室，常设在桥架一端或根据要求确定其位置。四、其它运输设备根据需要，厂房内外还会采用火车、汽车、电瓶车、手推车、各式地面起重车、悬链、普通输送带、气垫式输送带、磁力式输送带、输送辊道、管道、输送器、进料机、升降机、提升机等等运输设备。
