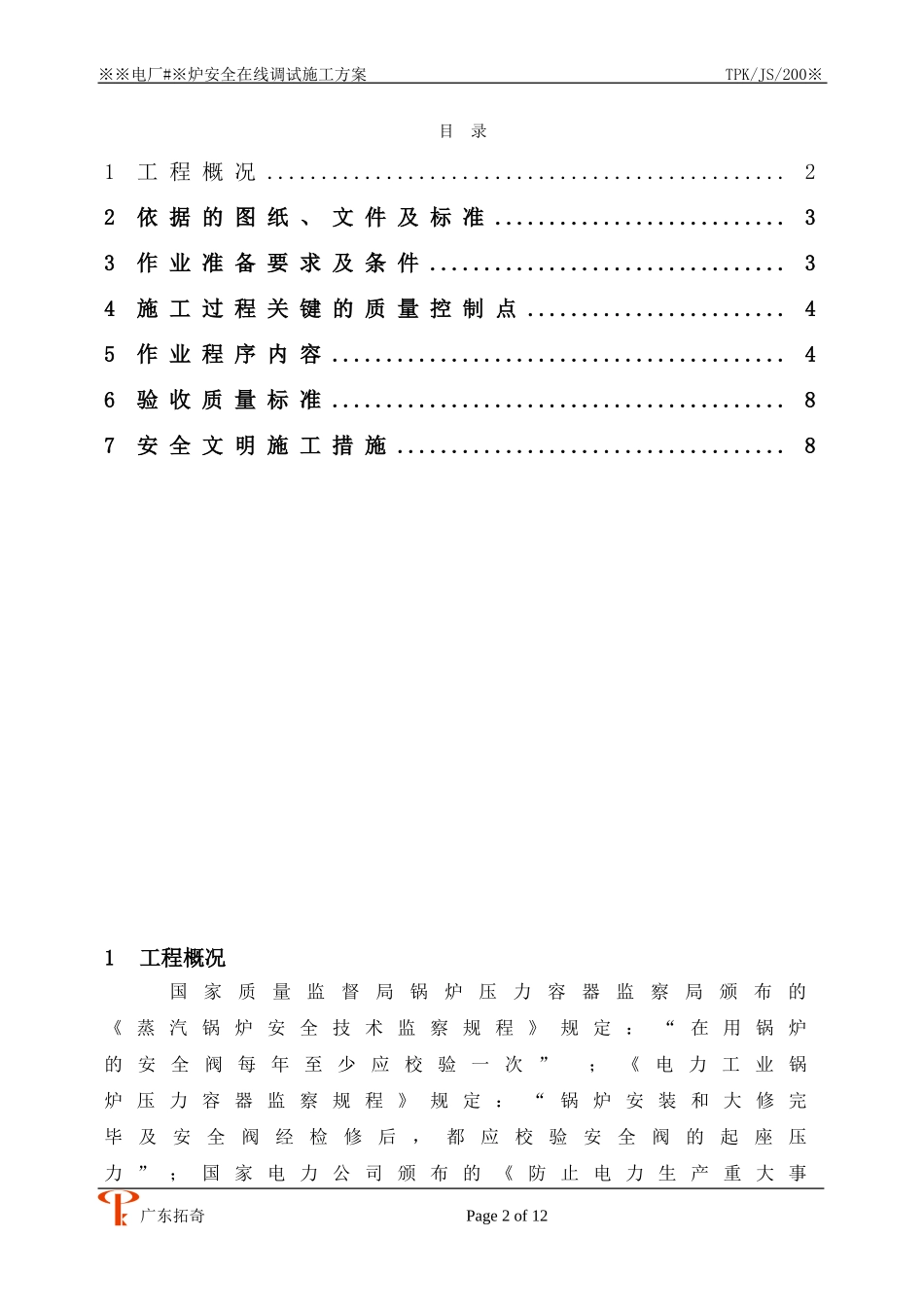

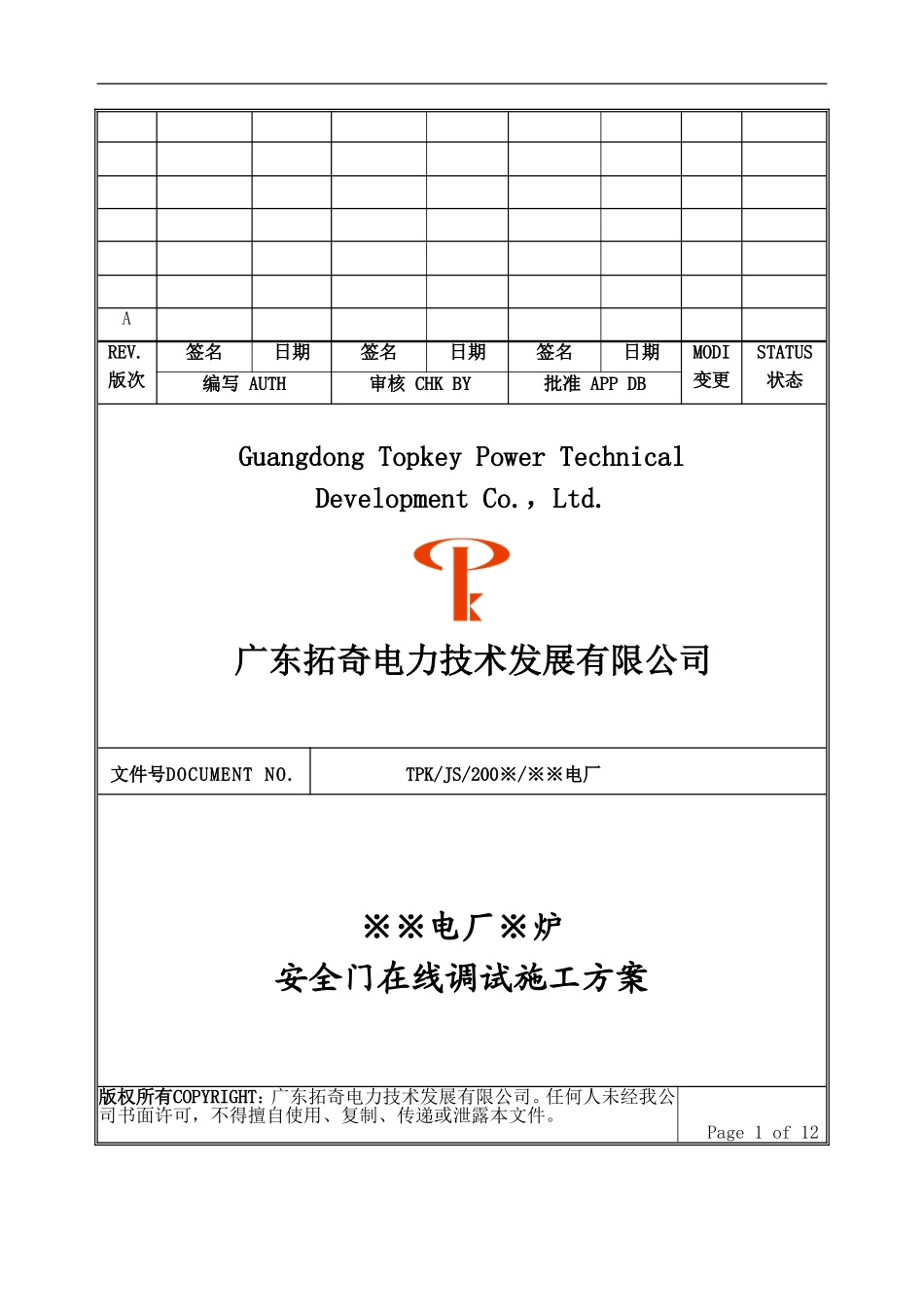

AREV.版次签名日期签名日期签名日期MODI变更STATUS状态编写AUTH审核CHKBY批准APPDBGuangdongTopkeyPowerTechnicalDevelopmentCo.，Ltd.文件号DOCUMENTNO.TPK/JS/200※/※※电厂※※电厂※炉安全门在线调试施工方案版权所有COPYRIGHT：广东拓奇电力技术发展有限公司。任何人未经我公司书面许可，不得擅自使用、复制、传递或泄露本文件。Page1of12广东拓奇电力技术发展有限公司※※电厂#※炉安全在线调试施工方案TPK/JS/200※目录1工程概况................................................22依据的图纸、文件及标准...........................33作业准备要求及条件.................................34施工过程关键的质量控制点........................45作业程序内容..........................................46验收质量标准..........................................87安全文明施工措施....................................81工程概况国家质量监督局锅炉压力容器监察局颁布的《蒸汽锅炉安全技术监察规程》规定：“在用锅炉的安全阀每年至少应校验一次”；《电力工业锅炉压力容器监察规程》规定：“锅炉安装和大修完毕及安全阀经检修后，都应校验安全阀的起座压力”；国家电力公司颁布的《防止电力生产重大事广东拓奇Page2of12※※电厂#※炉安全在线调试施工方案TPK/JS/200※故的二十五项重点要求》规定：“各种压力容器安全阀应定期进行校验和排放试验”，拓奇公司针对明珠电厂安全阀调整的要求,将使用ST-2000型安全阀在线调校仪对进行热态整定，特编制本弹簧式安全阀调整施工方案。（根据各电厂压力容器的安全门工作压力不同和安全门型号不同而定）2依据的图纸、文件及标准2.1《电站锅炉安全阀应用导则》。2.2《电力工业锅炉压力容器监察规程》。2.3《电站安全阀技术条件》。2.4电厂提供有关安全阀资料。2.5安全阀定压仪整定的“起座压力”与“理论整定值”的误差。《电力工业锅炉压力容器监察规程》规定，整定的起座压力允许在以下范围内变化。设备名称整定压力（MPa）极限偏差（MPa）锅炉本体（包括汽包、过热器、再热器）0.5～2.07±3%的整定压力2.07～7.0±0.07>7.0±1%的整定压力现场调试时，允许将安全阀或安全泄压阀上的弹簧重新调整，但重新整定的压力不得比其阀门铭牌上标记的数值大或小5%的整定压力。3作业准备要求及条件3.1所有参加安全门调试人员应持证上岗，其从事工作性质范围必须与证件等级相符。广东拓奇Page3of12※※电厂#※炉安全在线调试施工方案TPK/JS/200※3.2资源配置：安全门技术人员、安全门调试工、架子工、电工按需配置。3.3工机具配置：备好所需整定工具（扳手、手锤、螺丝刀、钢直尺、麻绳等）确定拆卸方法，备品配件等。3.4作业准备3.4.1.安全阀热校验时，锅炉已点火启动，现场清理干净，符合校验基本条件。3.4.2.参加校验的施工人员已进行了具体的分工，包括指挥、看表、记录、联系等分工。3.4.3.准备好通讯设备联络信号及校验工作中所用的粉笔、小黑板、扳手、螺丝刀等工具和物品，所有检修工具合乎安规要求。3.4.4.换上标准压力表并和操作盘上的压力表进行过对照。3.4.5.备好有关图纸，记录表格。3.4.6.办理好热力工作票、动火票，进行施工前的安全技术交底。3.4.7.现场拉好警戒线，挂好警示牌，做好现场的保卫工作及安全措施。3.4.8.搭设牢固的脚手架，并布置充足的照明和施工电源。3.4.9.整定前的准备工作已全部完成。4施工过程关键的质量控制点4.1安全阀的设计整定压力除制造厂有特殊规定外一般应按下表的规定调整与校验。安全阀整定压力表安装位置整定压力汽包锅炉的汽包或过热汽包锅炉工作压力P＜5.88MPa控制安全阀1.04倍工作压力工作安全阀1.06倍工作压力汽包锅炉工作压力P≥5.88MPa控制安全阀1.05倍工作压力工作安全阀1.08倍工作压力注1：各部件的工作压力指安全阀安装地点的工作压力。注2：过热器出口安全阀的整定压力，应保证在该锅炉一次汽水系统所有的安全阀中，此安全阀最先动作。5作业程序内容5.1校验仪器准备5.1.1在安全门解体检修时测量待测安全阀阀瓣的密封直径，应测量阀瓣的内径、外径与阀座的内径、外径，比较上、下...
