情景4仪表显示及辅助电器工作异常VIP免费

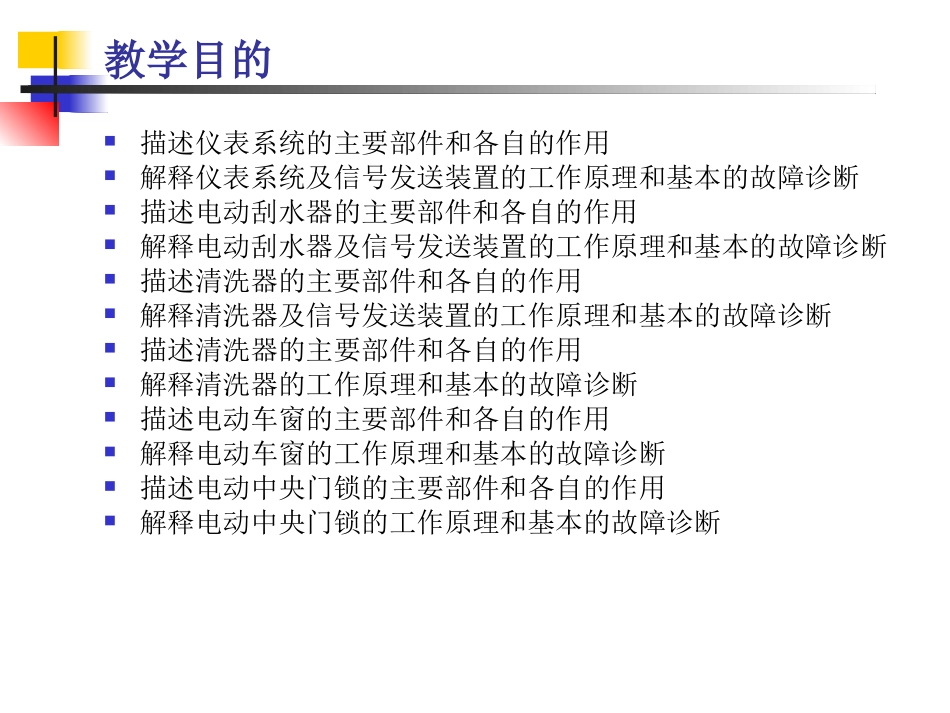

情境四仪表显示及辅助电器工作异常教学目的描述仪表系统的主要部件和各自的作用解释仪表系统及信号发送装置的工作原理和基本的故障诊断描述电动刮水器的主要部件和各自的作用解释电动刮水器及信号发送装置的工作原理和基本的故障诊断描述清洗器的主要部件和各自的作用解释清洗器及信号发送装置的工作原理和基本的故障诊断描述清洗器的主要部件和各自的作用解释清洗器的工作原理和基本的故障诊断描述电动车窗的主要部件和各自的作用解释电动车窗的工作原理和基本的故障诊断描述电动中央门锁的主要部件和各自的作用解释电动中央门锁的工作原理和基本的故障诊断仪表显示异常教学目标：•掌握转速表、车速表、电压表、机油压力表、水温表和燃油量表的结构、工作原理和检查方法；•能识讲读和确定各种指示灯、警告灯的电路；•能对车速表进行调整•能拆解仪表；教学任务一：仪表显示异常一、案例描述：客户意见：在所有情况下，油量计均指示油量为空，无论油箱中的实际油量是多少。客户希望对系统进行修理。已知：•车辆运行电压为了14V；•电路熔断器正常。•低燃料灯不亮教学任务一：仪表显示异常二、认识汽车仪表组合仪表和计量表由仪表、计量表、警告灯和指示灯组成，它会指示驾驶员安全驾驶所需信息。教学任务一：仪表显示异常三、拆解汽车仪表1、拆解车速里程表——磁感应式结构组成：永久磁铁、铝罩、护罩、刻度盘和表针、游丝（盘形弹簧）工作原理：主动轴驱动磁铁→形成磁涡流→产生磁场→两磁场相互作用产生磁矩→铝罩旋转一角度→与盘形弹簧力平衡→指示车速→车速越高→旋转角越大→指示值越大教学任务一：仪表显示异常三、拆解汽车仪表2、机油压力表类型：电磁式、动磁式和电热式（双金属片）电热式结构：弹性膜片、弓形弹簧片、双金属片、电热线圈工作过程：电流由蓄电池正极→电源开关→接线柱14→指示表双金属片11的电热线圈→接线柱9→接触片6→分两路(一路流经传感器双金属片4的电热线圈；另一路流经校正电阻8→双金属片4)→双金属片4的触点→弹簧片3→搭铁→蓄电池负极构成回路。教学任务一：仪表显示异常三、拆解汽车仪表3、拆解水温表类型：电热式和电磁式电磁式结构：两个线圈，一个铁磁转子和指针及可变电阻式传感器教学任务一：仪表显示异常三、拆解汽车仪表4、拆解燃油表（电热式）教学任务一：仪表显示异常三、认识汽车仪表(进行断路、短路传感器演示）4、拆解燃油表教学任务一：仪表显示异常四、仪表电压调整器1、结构教学任务一：仪表显示异常四、仪表电压调整器2、输出电压原理教学任务一：仪表显示异常四、仪表电压调整器3、应用教学任务一：仪表显示异常四、仪表电压调整器3、应用教学任务一：仪表显示异常五、故障诊断——燃油表指示总为空客户意见：在所有情况下，油量计均指示油量为空，无论油箱中的实际油量是多少。客户希望对系统进行修理。已知：•车辆运行电压为了14V；•电路熔断器正常。一）、案例描述：教学任务一：仪表显示异常二）、仪表电路图教学任务一：仪表显示异常三）、电路分析客户意见：在所有情况下，油量计均指示油量为空，无论油箱中的实际油量是多少。客户希望对系统进行修理。已知：•车辆运行电压为了14V；•电路熔断器正常。刮水器无高速档教学任务二：刮水器无高速档案例描述：客户意见：当刮水器开关换至高速档时，刮水器运转速度没有变化，其它档位正常。客户要求予以修复。已知•车辆运行电压为14V；•系统熔断器正常教学任务二：刮水器无高速档一、刮水系统的组成教学任务二：刮水器无高速档永磁式刮水器结构：教学任务二：刮水器无高速档刮水电动机教学任务二：刮水器无高速档2、对刮水系统的基本要求目前在汽车上广泛采用的电动刮水器，普遍具有高速、低速及间歇三个工作档位，而且除了变速之外，还有自动回位的功能。教学任务二：刮水器无高速档二、工作原理1、变速原理：永磁式刮水电动机是利用三个电刷来改变正、负电刷之间串联线圈的个数实现变速。教学任务二：刮水器无高速档1）、低档工作教学任务二：刮水器无高速档2）、高档工作教学任务二：刮水器无高速档教学任务...
