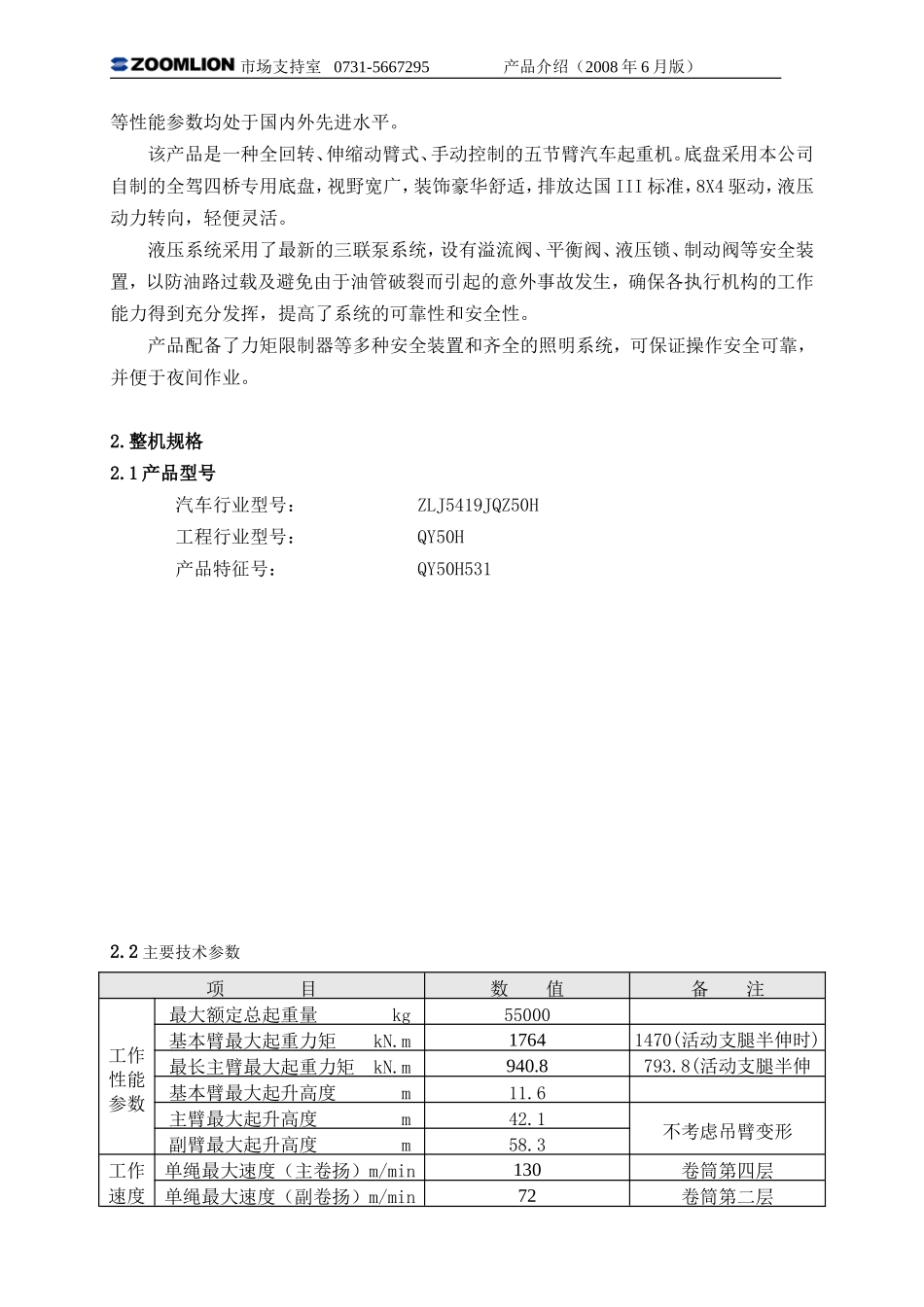

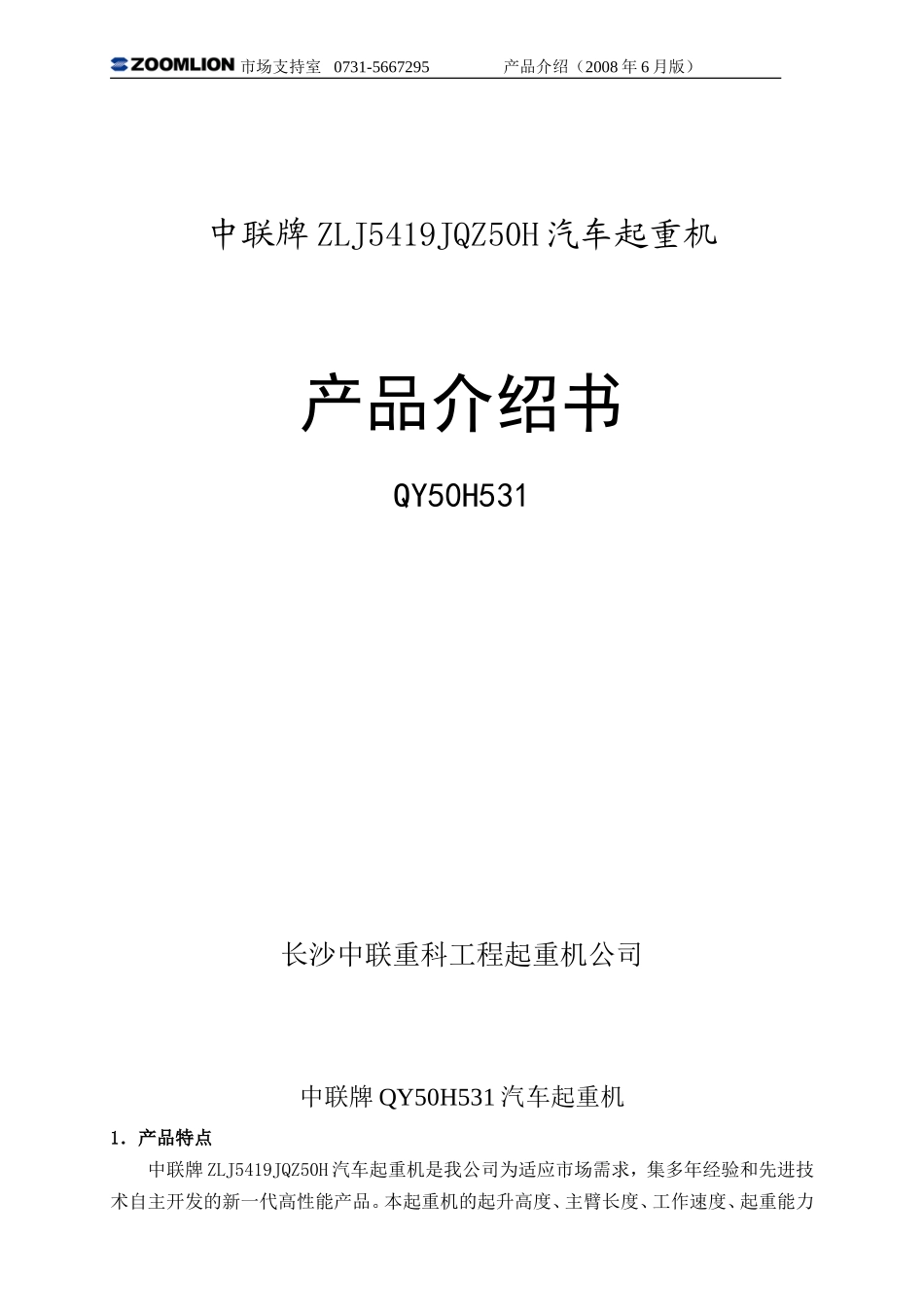

市场支持室0731-5667295产品介绍（2008年6月版）中联牌ZLJ5419JQZ50H汽车起重机产品介绍书QY50H531长沙中联重科工程起重机公司中联牌QY50H531汽车起重机1．产品特点中联牌ZLJ5419JQZ50H汽车起重机是我公司为适应市场需求，集多年经验和先进技术自主开发的新一代高性能产品。本起重机的起升高度、主臂长度、工作速度、起重能力市场支持室0731-5667295产品介绍（2008年6月版）等性能参数均处于国内外先进水平。该产品是一种全回转、伸缩动臂式、手动控制的五节臂汽车起重机。底盘采用本公司自制的全驾四桥专用底盘，视野宽广，装饰豪华舒适，排放达国III标准，8X4驱动，液压动力转向，轻便灵活。液压系统采用了最新的三联泵系统，设有溢流阀、平衡阀、液压锁、制动阀等安全装置，以防油路过载及避免由于油管破裂而引起的意外事故发生，确保各执行机构的工作能力得到充分发挥，提高了系统的可靠性和安全性。产品配备了力矩限制器等多种安全装置和齐全的照明系统，可保证操作安全可靠，并便于夜间作业。2.整机规格2.1产品型号汽车行业型号：ZLJ5419JQZ50H工程行业型号：QY50H产品特征号：QY50H5312.2主要技术参数项目数值备注工作性能参数最大额定总起重量kg55000基本臂最大起重力矩kN.m17641470(活动支腿半伸时)最长主臂最大起重力矩kN.m940.8793.8(活动支腿半伸时)基本臂最大起升高度m11.6主臂最大起升高度m42.1不考虑吊臂变形副臂最大起升高度m58.3工作速度单绳最大速度（主卷扬）m/min130卷筒第四层单绳最大速度（副卷扬）m/min72卷筒第二层市场支持室0731-5667295产品介绍（2008年6月版）起重臂起臂时间s50起重臂伸出时间s95回转速度r/min0～2行驶参数最高行驶速度km/h76最大爬坡度%32最小转弯直径m24最小离地间隙mm260排气污染物排放值及烟度限值符合标准规定GB3847-2005GB17691-2005国III百公里油耗L40质量参数行驶状态自重（总质量）kg41000整车整备质量kg40870前轴轴荷kg15000后桥轴荷kg26000尺寸参数外形尺寸(长×宽×高)mm13300×2750×3650支腿纵向距离m5.92支腿横向距离m全伸6.90半伸4.70主臂长m11.1～42.0主臂仰角°-2～80副臂长m9.5、16副臂安装角°0、30底盘型号ZLJ5411特征号：ZLJ5411H3.2T特征号：ZLJ5411H3.3类别二类发动机型号QSL325ZLJ5411H3.2TWP10.336ZLJ5411H3.3额定功率kW/r/min242/2200QSL325247/2200WP10.336WP10.336最大输出扭矩N.m/r/min1424/1500QSL3251250/1200～1600WP10.336生产企业中联重科工程起重机公司产品主要配套件部件名称生产厂家性能特点发动机维柴WP10.336（247KW）动力指标先进，达到国Ⅲ排放标准变速箱陕齿前轴自制后桥总成自制徐州美驰重庆大江中桥总成自制徐州美驰重庆大江带轮边减速，贯通式驱动桥，性能稳定，可靠性高。离合器总成伊顿卡车客车零部件（上海）单片干式，油控气助力市场支持室0731-5667295产品介绍（2008年6月版）有限公司方向机总成广东江门兴江江苏南通环球整体式转向器，循环球式转向机构转向油泵合肥力威结构先进，操作轻便，性能稳定转向油罐总成长沙鼎杰驾驶室湖北齐星主油泵四川长江压力高，工作稳定可靠，径向承载能力大；回转减速机北京力士乐、上海万惠上海赛古乐、徐州科源浙江平阳体积小、扭矩大、噪音低、工作平稳回转马达上海万惠、启东联谊甘肃临夏、启东申力性能稳定，可靠性高回转支承徐州东方、长沙雅特马鞍山方圆、烟台浩阳力士(徐州)回转支承合资品牌产品，性能稳定，质量可靠定量马达贵州力源主卷扬马达贵州力源、北京华德上海电气、北京液压二厂柱塞容积变量，体积小，效率高，低速稳定性好卷扬减速机北京力士乐、贵州力源上海赛古乐、徐州科源国内名牌产品，质量可靠。上部阀常德信诚结构先进，操作轻便下部阀奉化液压件三厂常德信诚成熟产品，性能稳定，质量可靠起升平衡阀江北宇洲插人式平衡阀江北宇洲风冷机组豫新汽车空调无锡市鑫盛换热器注：产品配置可能因设计或其它原因发生变更，以上配置仅供参考2.3额定起重量表本起重机有6种不同使用工况的额定起重量表，操作者应根据实际作业情况选择相对应的额定起重量表来确定额定起重量，详见表2-1～2-6。表中“Ⅰ”栏的数值表示：与之对应的主...
