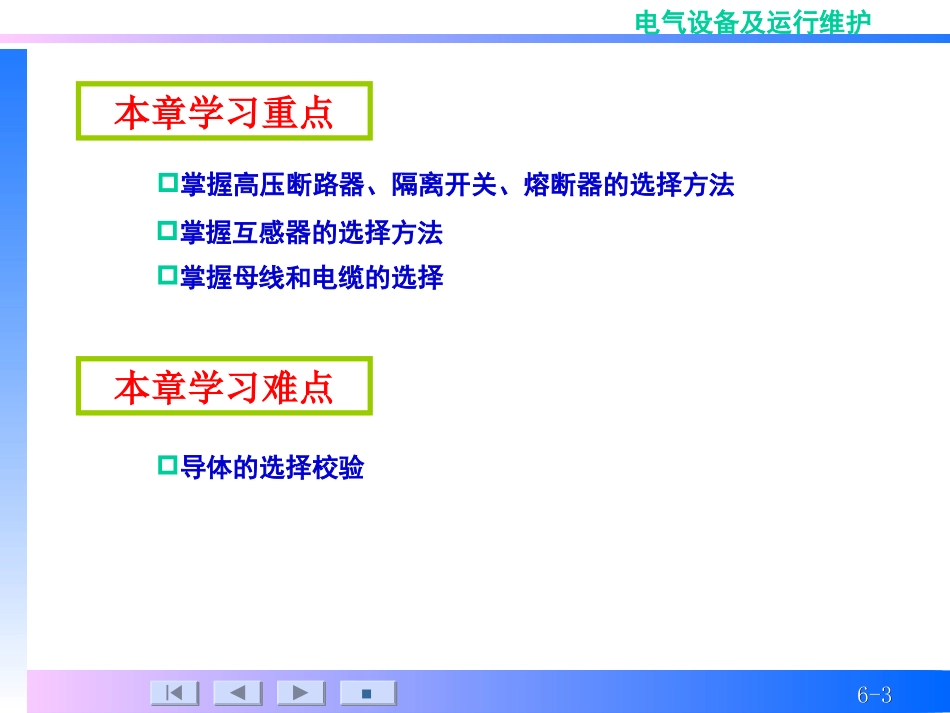

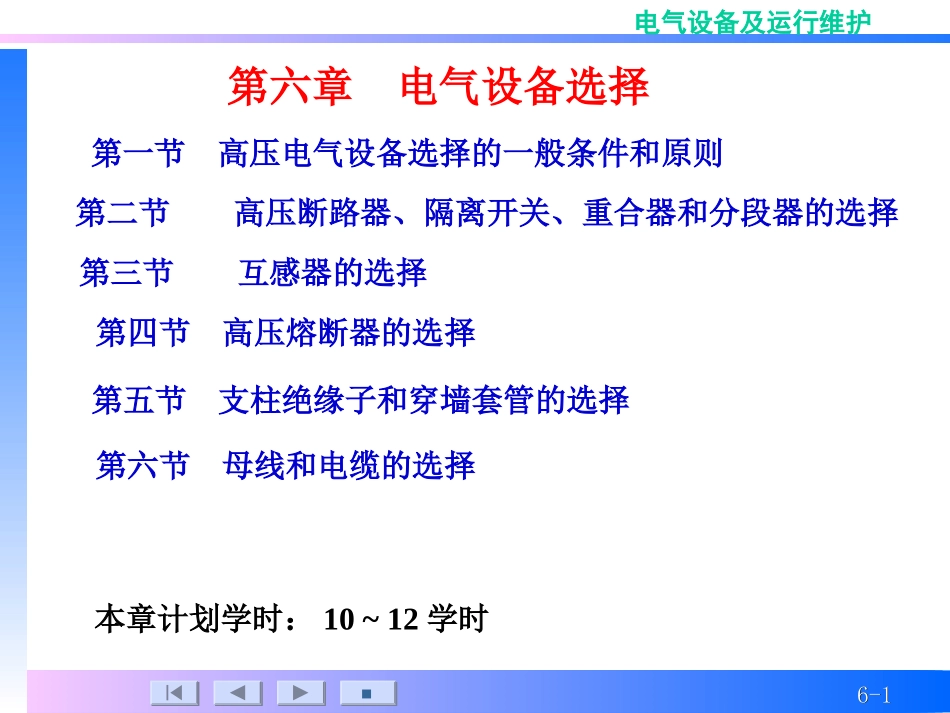

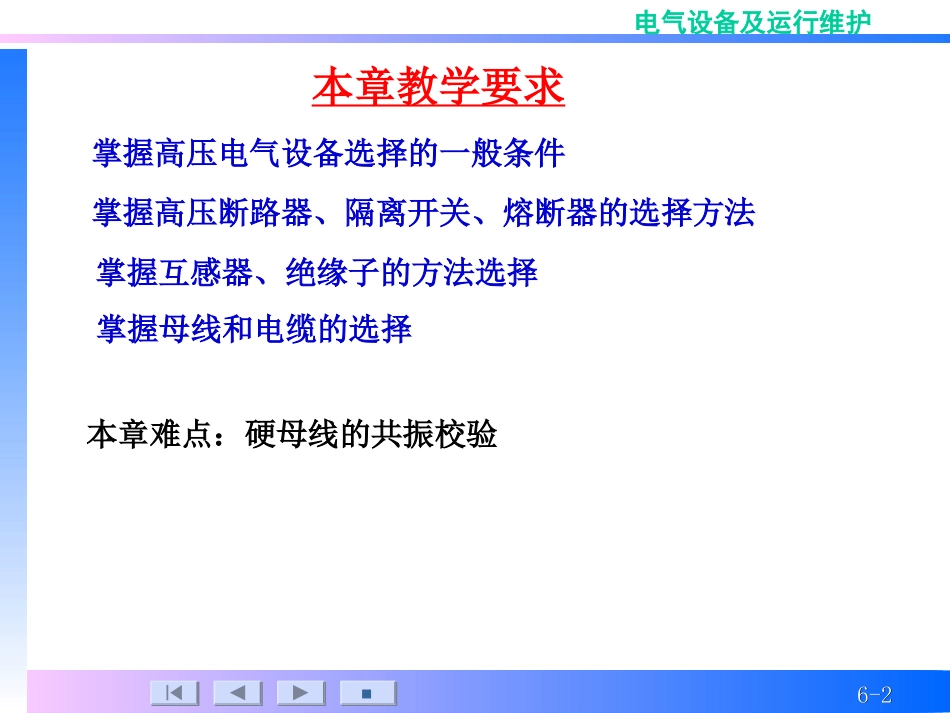

6-6-11■电气设备及运行维护第六章电气设备选择第一节高压电气设备选择的一般条件和原则第二节高压断路器、隔离开关、重合器和分段器的选择第三节互感器的选择第四节高压熔断器的选择第五节支柱绝缘子和穿墙套管的选择第六节母线和电缆的选择本章计划学时：10~12学时6-6-22■电气设备及运行维护本章教学要求掌握高压电气设备选择的一般条件掌握高压断路器、隔离开关、熔断器的选择方法掌握互感器、绝缘子的方法选择掌握母线和电缆的选择本章难点：硬母线的共振校验6-6-33■电气设备及运行维护本章学习重点本章学习难点导体的选择校验掌握高压断路器、隔离开关、熔断器的选择方法掌握互感器的选择方法掌握母线和电缆的选择6-6-44■电气设备及运行维护第一节高压电气设备选择的一般条件和原则一般条件：多数电气设备共有的选择校验项目。一、按正常工作条件选择额定电压和额定电流1.额定电压选择特殊条件：个别电气设备具有的选择校验项目。｛选择条件有1)正常电压要求是：电气设备所在回路的最高运行电压不得高于电气设备的允许最高工作电压。2)由于电气设备的允许最高工作电压为其额定电压的UN的1.1~1.15倍，而电网电压正常波动引起的最高运行电压不超过电网额定电压UNs的1.1倍。3)一般可以按电气设备的额定电压UN不得低于其所在电网的额定电压UNs的条件来选择电气设备，即UN≥UNs6-6-55■电气设备及运行维护注意：1)海拔影响电气设备的绝缘性能，随装设地点海拔的增加，空气密度和湿度相应减小，使得电气设备外部空气间隙和固体绝缘外表面的放电特性降低，电气设备允许的最高工作电压减小。对海拔超过1000m的地区，一般应选用高原型产品或外绝缘提高一级的产品。对于现有110kV及以下大多数电器的外绝缘有一定裕度，可在海拔2000m以下地区使用。2)在空气污秽(腐蚀减低绝缘强度)或有冰雪的地区，某些电气设备应选用绝缘加强型或高一级电压的产品。2.额定电流选择1)电气设备的额定电流IN（或载流量Ial）：在额定环境温度θ0下，长期允许通过的电流。2)为了满足长期发热条件，应按额定电流IN（或载流量Ial）不得小于所在回路最大持续工作电流Imax的条件进行选择，即6-6-66■电气设备及运行维护IN（或Ial）≥Imax3)当实际环境温度θ不同于导体的额定环境温度θ0时，其长期允许电流应该用下式进行修正。不计日照时，裸导体和电缆的综合修正系数K为0alalKθal——导体的长期发热允许最高温度，裸导体一般为70℃；θ0——导体的额定环境温度，裸导体一般为25℃。我国生产的电气设备的额定环境温度θ0=40℃。在40~60℃范围内，当实际环境温度高于+40℃时，环境温度每增高1℃，按减少额定电流1.8%进行修正；当实际环境温度低于+40℃时，环境温度每降低1℃，按增加额定电流0.5%进行修正，但其最大过负荷不得超过额定电流的20%，实际选择时一般不修正。Ialθ=KIal≥Imax6-6-77■电气设备及运行维护4)回路最大持续工作电流Imax的计算:回路名称最大持续工作电流说明发电机、调相机回路1.05倍发电机、调相机额定电流发电机和变压器在电压降低到0.95额定电压运行时，出力可以保持不变，故电流可以增大5%变压器回路1.05倍变压器额定电流1.3~2.0倍变压器额定电流若要求承担另一台变压器事故或检修时转移的负荷出线回路1.05倍线路最大负荷电流考虑5%的线损，还应考虑事故时转移过来的负荷母联回路母线上最大一台发电机或变压器的最大持续工作电流分段回路母线上最大一台发电机额定电流的50%~80%变电所应满足用户的一级负荷和大部分二级负荷汇流母线按实际潮流分布确定电容器回路1.35倍电容器组额定电流考虑过电压和谐波的共同作用6-6-88■电气设备及运行维护二、按短路条件校验热稳定和动稳定1.短路热稳定校验热稳定：指电气设备承受短路电流热效应而不损坏的能力。热稳定校验的实质：使电气设备承受短路电流热效应时的短时发热最高温度不超过短时最高允许温度。导体通常按最小截面法校验热稳定。电器的热稳定是由热稳定电流及其通过时间来决定的，满足热稳定的条件为kQtI2tQk——短路电流热效应；It——所选用电器t（单位为s）内允许通过的热稳定电流。2.短路动稳定校验动稳...
