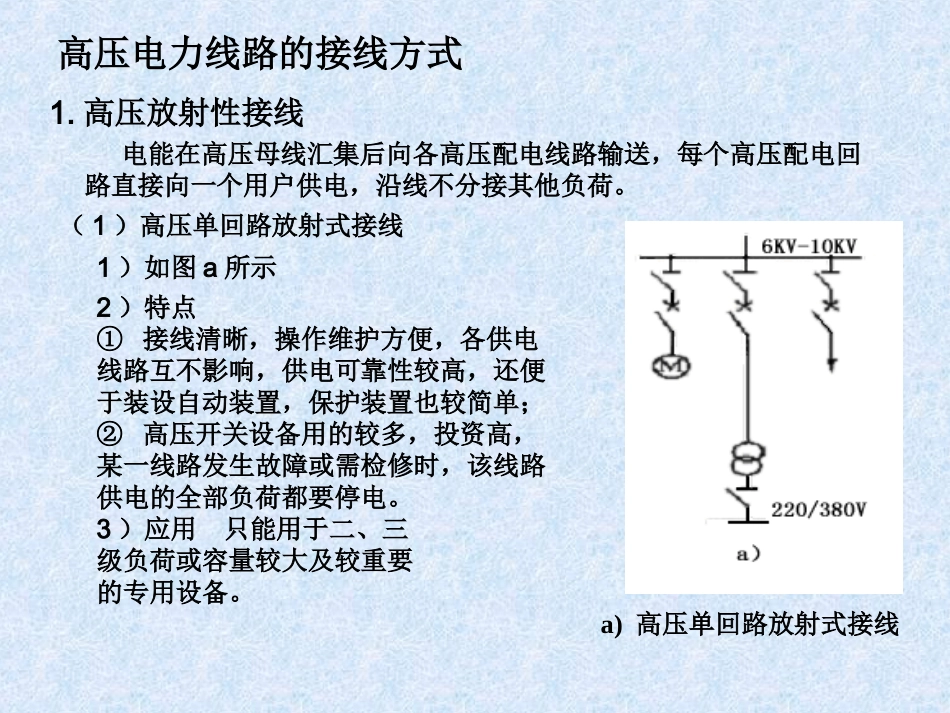

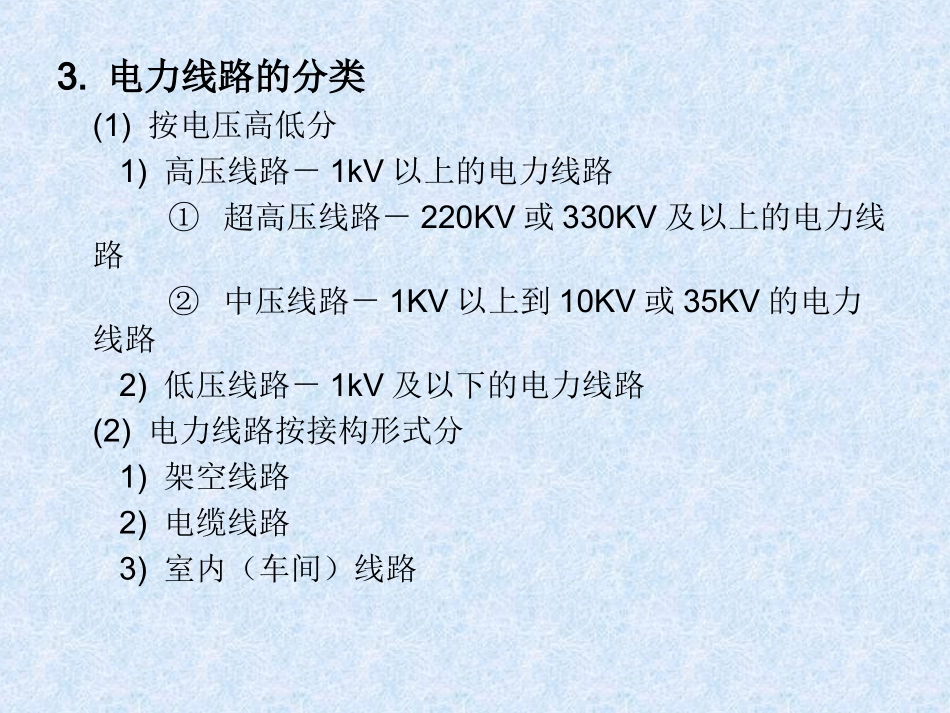

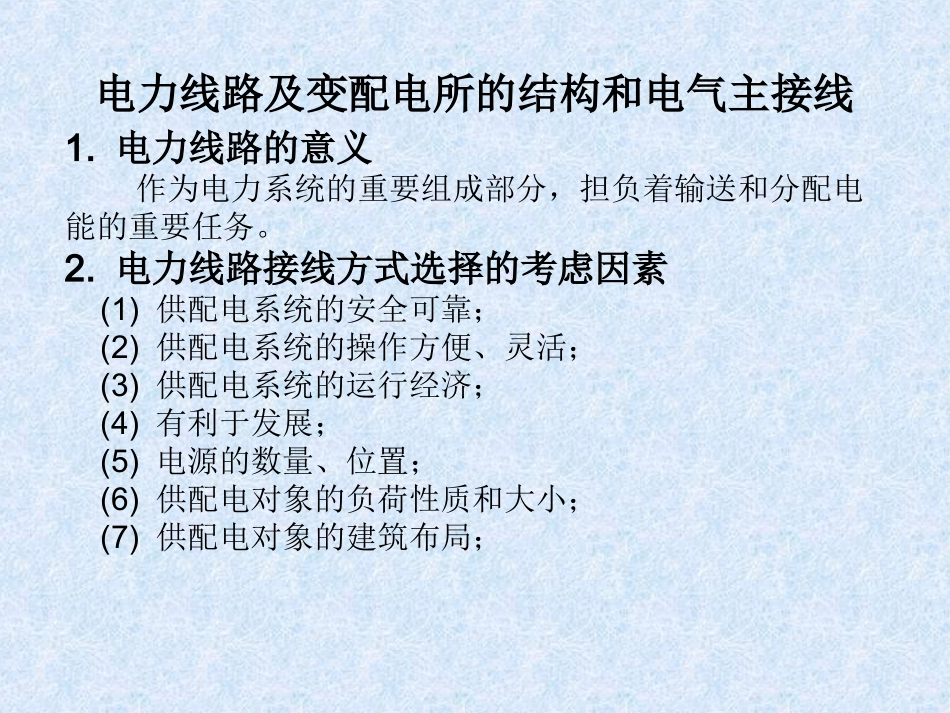

1.电力线路的意义作为电力系统的重要组成部分，担负着输送和分配电能的重要任务。2.电力线路接线方式选择的考虑因素(1)供配电系统的安全可靠；(2)供配电系统的操作方便、灵活；(3)供配电系统的运行经济；(4)有利于发展；(5)电源的数量、位置；(6)供配电对象的负荷性质和大小；(7)供配电对象的建筑布局；电力线路及变配电所的结构和电气主接线3.电力线路的分类(1)按电压高低分1)高压线路－1kV以上的电力线路①超高压线路－220KV或330KV及以上的电力线路②中压线路－1KV以上到10KV或35KV的电力线路2)低压线路－1kV及以下的电力线路(2)电力线路按接构形式分1)架空线路2)电缆线路3)室内（车间）线路高压电力线路的接线方式1.高压放射性接线电能在高压母线汇集后向各高压配电线路输送，每个高压配电回路直接向一个用户供电，沿线不分接其他负荷。a)高压单回路放射式接线（1）高压单回路放射式接线2）特点①接线清晰，操作维护方便，各供电线路互不影响，供电可靠性较高，还便于装设自动装置，保护装置也较简单；②高压开关设备用的较多，投资高，某一线路发生故障或需检修时，该线路供电的全部负荷都要停电。1）如图a所示3）应用只能用于二、三级负荷或容量较大及较重要的专用设备。（2）采用公共备用干线的放射式接线1）如图b所示2）特点和单回路放射式接线相比，除拥有其优点外，供电可靠性得到了提高。开关设备的数量和导线材料的消耗量比单回路放射式接线有所增加。3）应用一般用于供电给二级负荷；如果备用干线采用独立电源供电且分支较少，则可用于一级负荷。2）特点采用两路电源进线，然后经分段母线用双回路对用户进行交叉供电。其供电可靠性更高，但投资相对较大。3）应用可供电给一、二级的重要负荷，（3）双回路放射式接线1）如图c所示2）特点比较经济、灵活，除了可提高供电可靠性以外，还可实现变压器的经济运行。3）应用多用于工矿企业。（4）采用低压联络线路作备用干线的放射式接线1）如图d所示2.高压树干式接线由变配电所高压母线上引出的每路高压配电干线上沿线均连接了数个负荷点的接线方式（1）单回路树干式接线1）如图a所示2）特点①较之单回路放射式接线，出线大大减少，高压开关柜数量也相应减少，同时可节约有色金属的消耗量②因多个用户采用一条公用干线供电，各用户之间互相影响，当某条干线发生故障或需检修时，将引起干线上的全部用户停电，所以供电可靠性差。且不容易实现自动化控制。3）应用一般用于对三级负荷配电，而且干线上连接的变压器不得超过5台，总容量不应大于2300kV·A。这种接线在城镇街道应用较多。（2）单侧供电的双回路树干式接线方式1）如图b所示2）特点供电可靠性提高，但投资也相应有所增加。3）应用可供电给二、三极负荷。（3）两端供电的单回路树干式接线1）如图c所示2）特点若一侧干线发生故障，可采用另一侧干线供电，因此供电可靠性也较高，和单侧供电的双回路树干式相当。正常运行时，由一侧供电或在线路的负荷分界处断开，发生故障时要手动切换，而且寻查故障时也需中断供电。3）应用可用于对二、三极负荷供电。1）特点供电可靠性比单侧供电的双回路树干式有所提高，而且其投资不比单侧供电的双回路树干式增加很多，关键是要有双电源供电的条件。2）应用主要用于二级负荷，当供电电源足够可靠时，亦可用于一级负荷。（4）两端供电的双回路树干式接线3.高压环形接线高压环形接线实际上是两端供电的树干式接线。（1）特点运行灵活，线路检修时可切换电源；故障时可切除故障线段，缩短停电时间，供电可靠性高。（2）应用可供二、三级负荷，在现代化城市电网中应用较广泛。（3）“开环”运行理由由于闭环运行时继电保护整定较复杂，同时也为避免环形线路上发生故障时影响整个电网，所以为了简化继电保护，限制系统短路容量，大多数环形线路采用“开环”运行方式，即环形线路中有一处开关是断开的。高压环形电网中通常采用以负荷开关为主开关的高压环网柜.（1）供配电系统的高压接线实际上往往是几种接线方式的组合，究竟采用什么接线方式，应根据具体情况，考虑对供电可靠性的要求，经技术经济综合比较后才能确定。（2）对大中型工厂...
