三星RS19NASW电冰箱中文版维修手册VIP免费

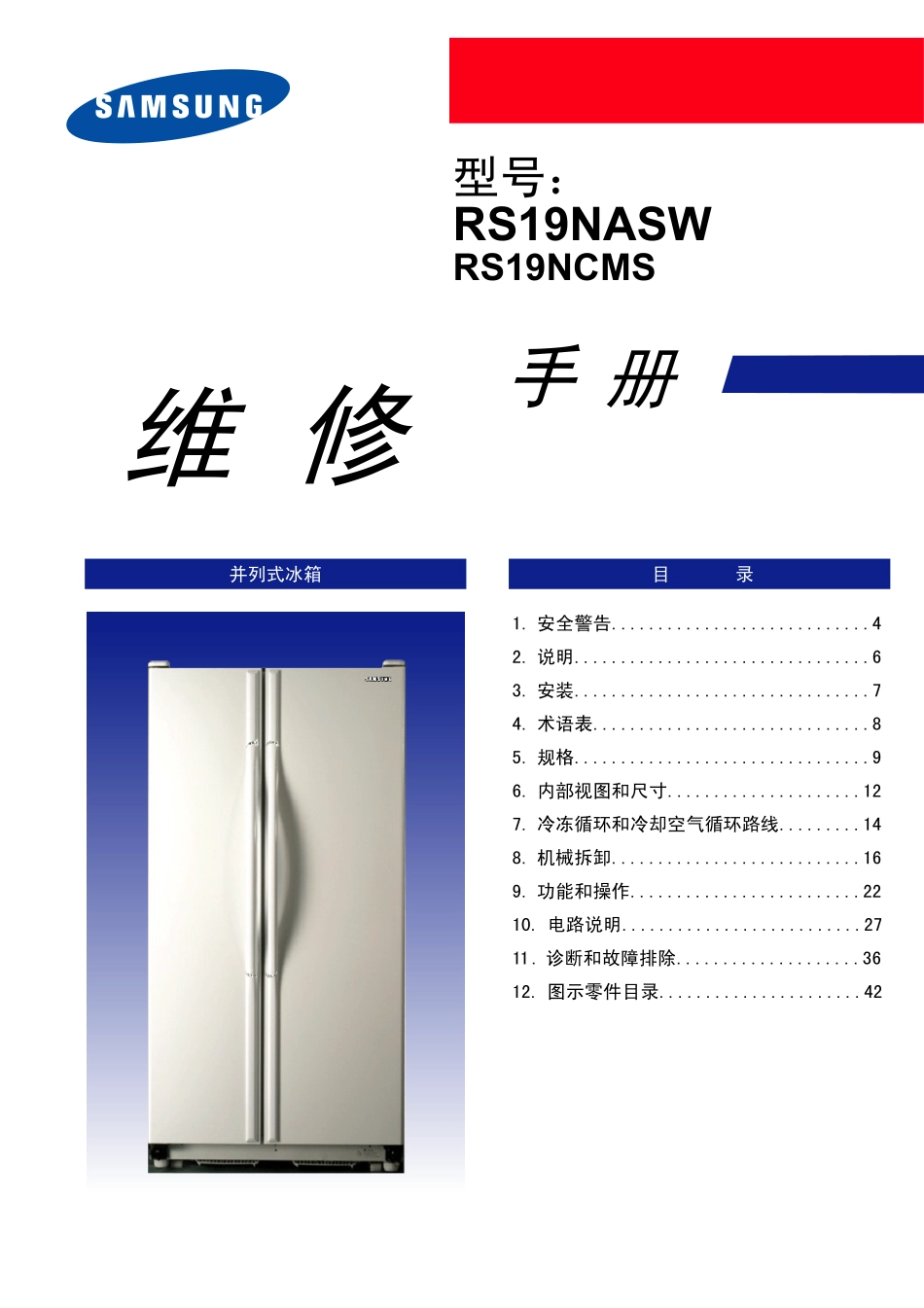

三星RS19NASW电冰箱中文版维修手册_第1页
1/53
三星RS19NASW电冰箱中文版维修手册_第2页
2/53
三星RS19NASW电冰箱中文版维修手册_第3页
3/53

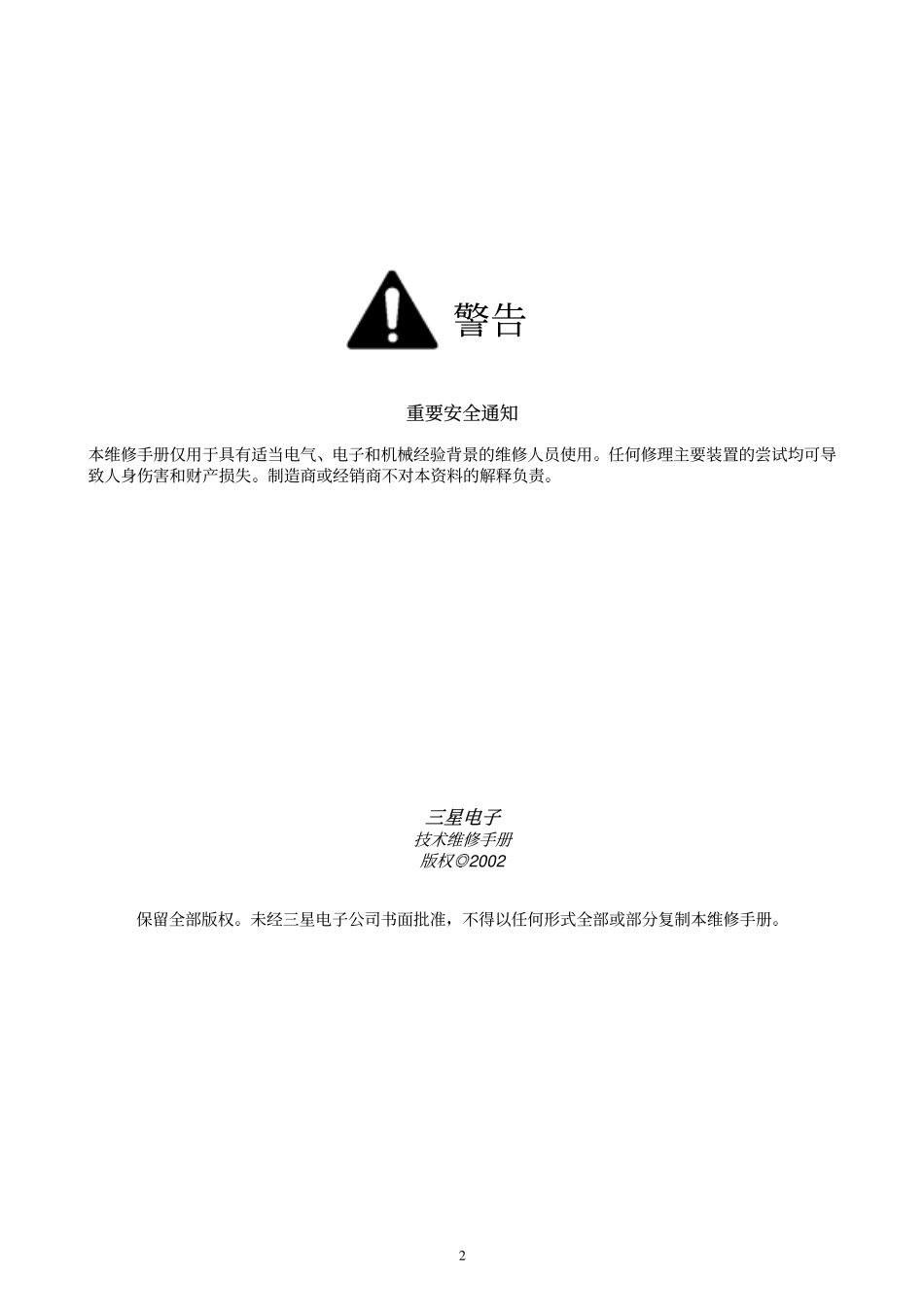

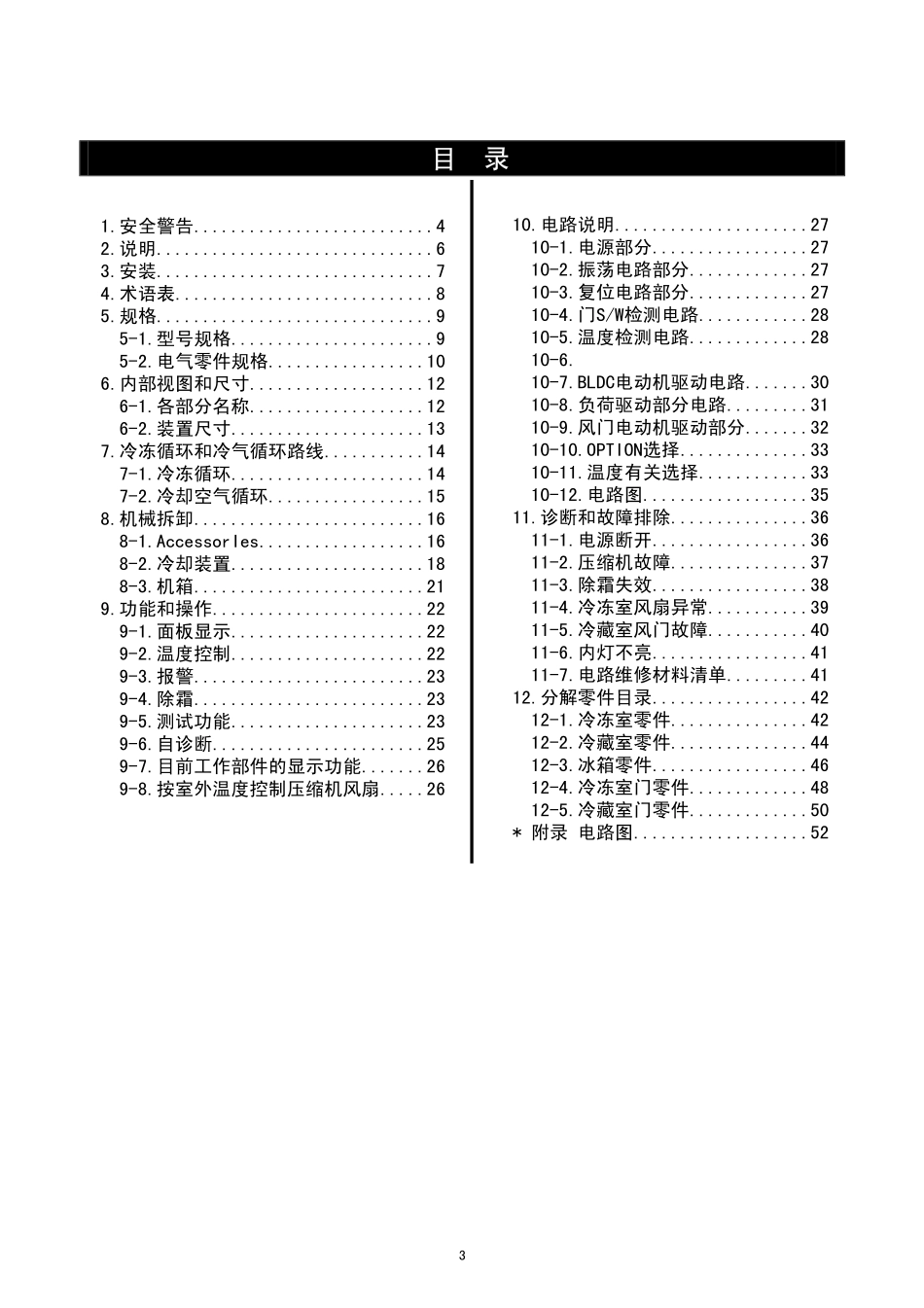

维修并列式冰箱目录型号:RS19NASWRS19NCMS手册1.安全警告............................42.说明................................63.安装................................74.术语表..............................85.规格................................96.内部视图和尺寸.....................127.冷冻循环和冷却空气循环路线.........148.机械拆卸...........................169.功能和操作.........................2210.电路说明..........................2711.诊断和故障排除....................3612.图示零件目录......................422警告重要安全通知本维修手册仅用于具有适当电气电子和机械经验背景的维修人员使用任何修理主要装置的尝试均可导致人身伤害和财产损失制造商或经销商不对本资料的解释负责三星电子技术维修手册版权2002保留全部版权未经三星电子公司书面批准不得以任何形式全部或部分复制本维修手册3目录1.安全警告..........................42.说明..............................63.安装..............................74.术语表............................85.规格..............................95-1.型号规格......................95-2.电气零件规格.................106.内部视图和尺寸...................126-1.各部分名称...................126-2.装置尺寸.....................137.冷冻循环和冷气循环路线...........147-1.冷冻循环.....................147-2.冷却空气循环.................158.机械拆卸.........................168-1.AccessorIes..................168-2.冷却装置.....................188-3.机箱.........................219.功能和操作.......................229-1.面板显示.....................229-2.温度控制.....................229-3.报警.........................239-4.除霜.........................239-5.测试功能.....................239-6.自诊断.......................259-7.目前工作部件的显示功能.......269-8.按室外温度控制压缩机风扇.....2610.电路说明.....................2710-1.电源部分.................2710-2.振荡电路部分.............2710-3.复位电路部分.............2710-4.门S/W检测电路............2810-5.温度检测电路.............2810-6.10-7.BLDC电动机驱动电路.......3010-8.负荷驱动部分电路.........3110-9.风门电动机驱动部分.......3210-10.OPTION选择..............3310-11.温度有关选择............3310-12.电路图..................3511.诊断和故障排除...............3611-1.电源断开.................3611-2.压缩机故障...............3711-3.除霜失效.................3811-4.冷冻室风扇异常...........3911-5.冷藏室风门故障...........4011-6.内灯不亮.................4111-7.电路维修材料清单.........4112.分解零件目录.................4212-1.冷冻室零件...............4212-2.冷藏室零件...............4412-3.冰箱零件.................4612-4.冷冻室门零件.............4812-5.冷藏室门零件.............50*附录电路图...................5241.安全警告●在更换或修理电气零件时要拔下电源插头→小心不要触电●在更换零件时使用适当的零件→检查型号名称额定电压额定电流运行温度符号●在进行故障排除时将各种线束连接牢固→在通电时不要断开●检查电气零件是否有渗水迹象→若有渗水迹象则更换零件或用胶带粘牢●在故障排除完毕后检查组装状态→应与维修前一样●检查冰箱的使用情况→若冰箱被安装到潮湿或安装状态不稳定的地方则要改变安装位置●根据需要接地→尤其在有因潮湿漏电危险的情况下确保接地●不要把多个插头同时插入一个插座中检查电源线和插座是否损坏受到挤压或着火→若插头或插座损坏则要立即修理或更换●不要在冷冻室中存放易变质的食物或瓶子●使用者本人不要修理冰箱●不要存放除食品外的其它材料→药品或科研材料难以保持精确温度→易燃物品酒精苯醚液化石油气丁烷气等有爆炸危险51.安全警告显示的小心/警告符号符号表示禁止警...
