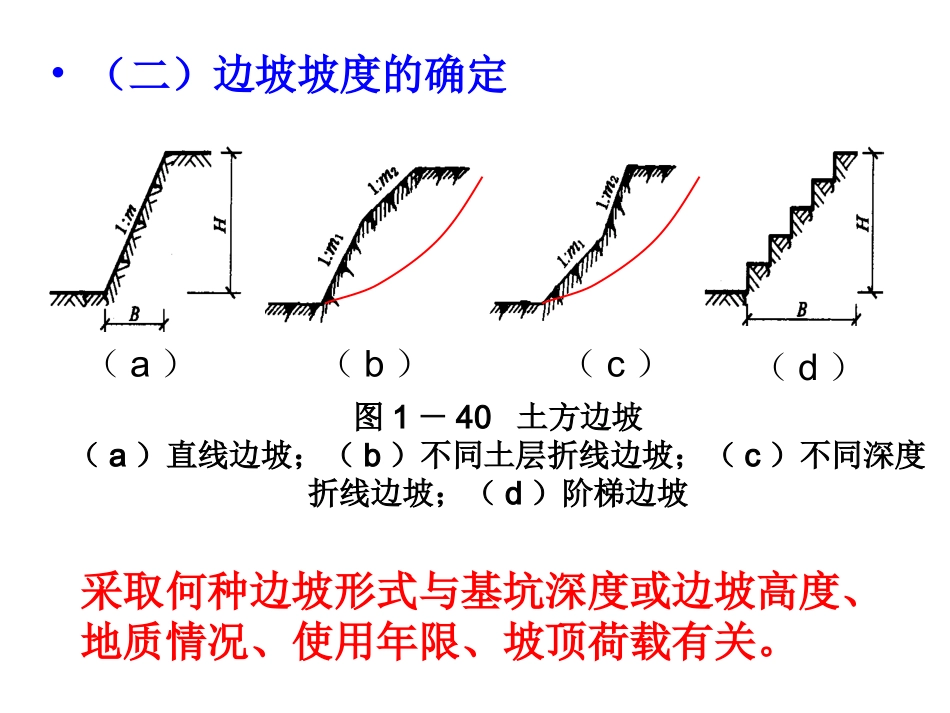

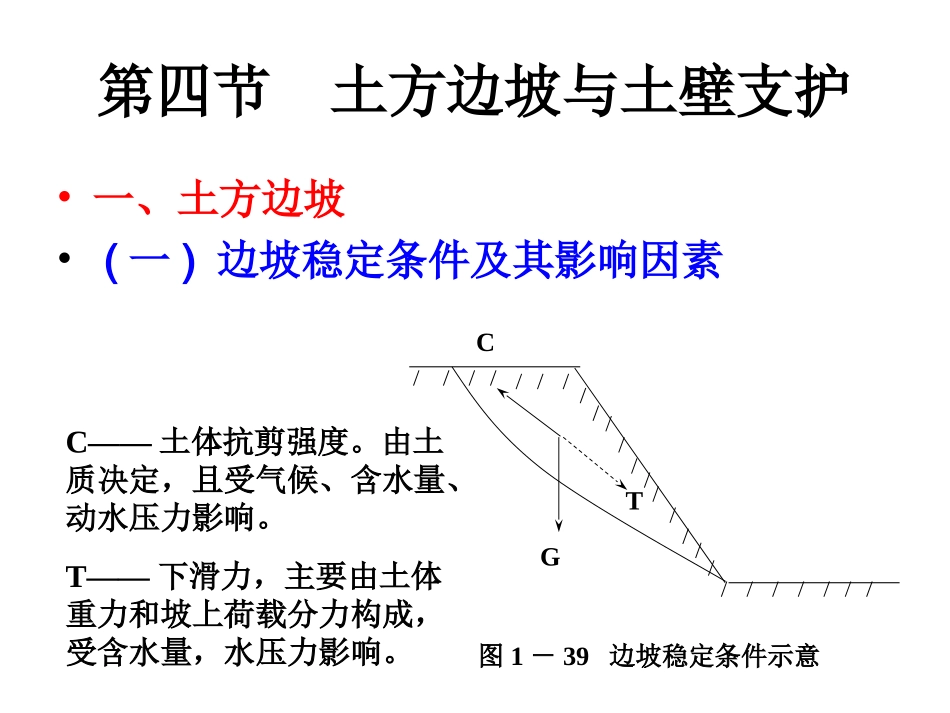

第四节土方边坡与土壁支护•一、土方边坡•(一)边坡稳定条件及其影响因素GCT图1－39边坡稳定条件示意C——土体抗剪强度。由土质决定，且受气候、含水量、动水压力影响。T——下滑力，主要由土体重力和坡上荷载分力构成，受含水量，水压力影响。•（二）边坡坡度的确定（a）（b）（c）（d）图1－40土方边坡（a）直线边坡；（b）不同土层折线边坡；（c）不同深度折线边坡；（d）阶梯边坡采取何种边坡形式与基坑深度或边坡高度、地质情况、使用年限、坡顶荷载有关。•二、土壁支护•基坑（槽）支护结构形式：重力式和非重力式。由挡土结构和支撑结构组成。•(一)基槽支护结构•开挖较窄的沟槽，多用横撑式土壁支撑。图1—39横撑式支撑（a）间断式水平挡土板支撑；（b）垂直挡土板支撑1－水平挡土板，2－立柱，3－工具式横撑；4－垂直挡土板，5－横楞木；6－调节螺栓（a）（b）•(二)基槽支护结构（a）（b）（c）图1—40支撑计算土压力（a）密砂；（b）松砂；（c）粘土•（二）基坑支护结构•1．水泥土挡墙图1－41水泥土墙的一般构造（a）水泥土墙剖面；（b）连续式劲性水泥土墙平面；（c）格栅式平面布置1－搅拌桩；2－插筋；3－面板；4－H型钢；41（a）（c）•(2)水泥土搅拌桩的施工过程图1—42搅拌水泥土墙施工流程（a）定位；（b）预埋下沉；（c）提升喷浆搅拌；（d）重复下沉搅拌（e）重复提升搅拌；（f）成桩结束（3）施工方法水泥土墙按施工机具和方法不同，分为深层搅拌法、旋喷法和粉喷法。（4）特点与适用范围挡土挡水、坑内无支撑，便于机械化挖土，施工机具简单，速度块、造价低。变形位移大，不适合深基坑，适于淤泥质土、粉土、黏土和加沙层较薄的素土，一般承载力<150kPa。适用深度4～8m。•2．土钉墙与喷锚支护•(1)土钉墙支护图1-43土钉墙支护1－土钉；2－喷射混凝土面层；3－垫板•3）土钉墙支护的施工•土钉墙的施工顺序为：按设计要求自上而下分段、分层开挖工作面，修整坡面→埋设喷射混凝土厚度控制标志，喷射第一层混凝土→钻孔，安设土钉钢筋→注浆，安设连接件→绑扎钢筋网，喷射第二层混凝土→设置坡顶、坡面和坡脚的排水系统。若土质较好亦可采取如下顺序：开挖工作面、修坡→绑扎钢筋网→成孔→安设土钉→注浆、安设连接件→喷射混凝土面层。•（录象）特点与适用范围结构简单，可以阻水，施工方便快捷，费用较低。适用于淤泥、黏土、粉黏土和粉土等土质，一般要求地下水位较低，开挖深度<15m。•（2）喷锚网支护图1－45喷锚支护(a)喷锚支护结构；(b)土钉墙与喷锚网复合支护；(c)锚杆头与钢筋网和加强筋的连接1－喷射混凝土面层；2－钢筋网层；3－锚杆头；4－锚杆(土钉)；5－加强筋；6－锁定筋二根与锚杆双面焊接特点与适用范围结构简单，承载力高，安全可靠，费用低。适用于土质不均匀的稳定土层，地下水位较低，开挖深度18m。不适用于由流沙土层和淤泥层。•3、排桩式挡墙图1－46挡土灌注桩支护形式（a）间隔式；（b）双排式；（c）连续式1－挡土灌注桩；2－连系梁（圈梁）；3－前排桩；4－后排桩特点与适用范围刚度大，抗弯强度高，变形小，安全可靠。一次性突入大，不可回收利用，止水性查。适用于黏土、砂土、开挖面积大、深度大于6m的基坑，特别适用于周围有建筑物的情况。深度8～10m基本可以采用悬臂结构，>10m需要设拉杆或锚杆。•4．板桩挡墙•（1）型钢横挡板挡墙图1—47型钢桩横档板支护1一型钢桩；2一横向挡土板；3－木楔•（2）钢板桩挡墙图1-48常用钢板桩截面形式(a)一字形钢板桩；(b)U形板桩(“拉森”板桩)（a）钢板桩施工现场特点与适用范围施工速度快，可以记做挡土墙，又做止水墙，还可以做水中施工围堰兼施工平台。一般土层均适用，但在软弱土层，需要设内撑。悬臂结构<5m，5~10m需要设拉杆或锚杆。•5.板墙式挡墙•该类支护结构是指现浇或预制的地下连续墙。•6.逆作拱墙支护•逆作拱墙支护，是在开挖过程中，随开挖深度分段，浇筑平面为闭合的圆形、椭圆形钢筋混凝土墙体•7.挡墙的支撑结构•挡墙的支撑结构按构造特点可分为自立式（悬臂式）、斜撑式、锚拉式、锚杆式、坑内支撑式等几种，其...
