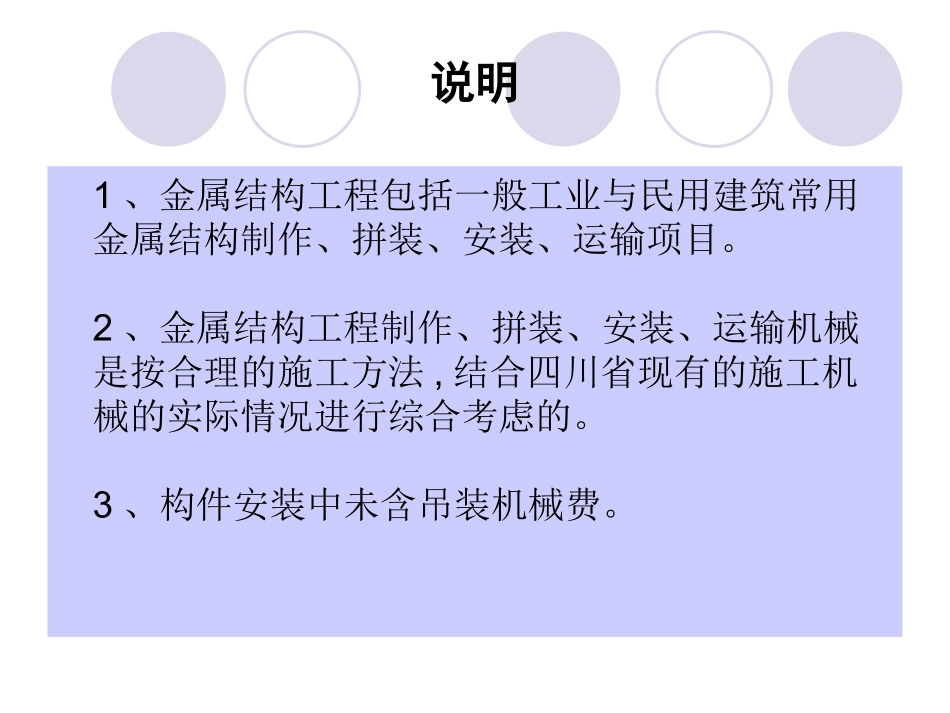

第八章金属结构说明1、金属结构工程包括一般工业与民用建筑常用金属结构制作、拼装、安装、运输项目。2、金属结构工程制作、拼装、安装、运输机械是按合理的施工方法,结合四川省现有的施工机械的实际情况进行综合考虑的。3、构件安装中未含吊装机械费。①金属结构工程均按设计图示尺寸以重量计算。②不扣除：孔眼、切边、切肢的重量，焊条、铆钉、螺栓等不另增加重量。③金属结构工程的制作不包括：除锈及刷防锈底漆的工料。④主要包括：钢屋架、钢网架、钢托架、钢桁架、钢柱、钢梁、钢构件等，不规则或多边形钢板（如图）以其外接矩形面积乘以厚度以单位理论重量计算。金属结构工程的计算规则⑤在计算钢板质量时，先计算钢板面积，然后，再根据钢板每平方米质量计算钢板质量，在计算型钢质量时先计算型钢长度，再根据型钢每米质量计算型钢的质量。金属结构常用常用钢材计算公式:钢板质量（kg）=∑（钢板面积×每平方米质量）型钢质量（kg）=∑（型钢长度×每米质量）2【例1】计算10块多边形连接钢板的工程量（如图），最大对角线长540mm，最大宽度350mm，板厚3.8mm。解：⑴根据金属结构制作工程量计算规则，连接钢板应按外接矩形面积计算：该钢板面积：0.54×0.35=0.189m2该钢板1m2理论重量：7.85×3.8=29.83kg⑵理论重量为：0.189×29.83×10=56.38kg【例2】根据下图所示尺寸，计算上柱支撑的制作工程量解：①角钢每m重=0.00795×厚×（长边+短边-厚）=0.00795×6×（75+50-6）=5.68kg/m角钢重=5.9×2根×5.68kg/m=67.02kg②钢板每m2重=7.85×厚=7.85×8=62.8kg/m2钢板重=（0.205×0.21×4）×62.8=10.81kg③上柱支撑工程量=67.02+10.81=77.83kg⑥钢柱、钢管柱（如图）钢柱工程量包括柱身、依附在钢柱上的牛腿及悬臂梁等。钢管柱工程量包括钢管柱上的节点板、加强环、内衬管，牛腿等。⑦钢吊车梁、H型钢以上均按设计图示尺寸以重量计算，其中腹板及翼板宽度按每边加25mm计算。钢吊车梁上的制动梁、制动板、制动桁架、车档并入钢吊车梁工程量内⑧钢漏斗钢漏斗制作工程量，矩形按图示分片，圆形按图示展开尺寸，并依钢板宽度分段计算，每段均以其上口长度（圆形以分段展开上口长度）与钢板宽度，按矩形计算，依附漏斗的型钢并入漏斗工程量内。工程煤筒仓钢漏斗⑨压型钢板压型钢板楼板按设计图示尺寸以铺设水平投影面积计算，不扣除单个≤0.3㎡的孔洞所占面积。压型钢板墙板按设计图示尺寸以铺挂面积计算，不扣除单个≤0.3㎡的孔洞所占面积。⑩钢支撑按设计图示尺寸以吨计算，钢支撑项目包括钢筋混凝土柱间、屋架间水平及垂直支撑。⒒钢平台、钢梯子、钢栏杆计算钢平台制作工程量时，平台柱、平台梁、平台板、平台斜撑、钢扶梯及平台栏杆等质量，应并入钢平台质量内。【例3】某车间操作平台栏杆如图所示,展开长度4.8m，扶手用L50×50×4角钢制作，横衬用-50×5扁钢两道，竖杆用φ16钢筋每隔250mm一道，竖杆长度（高）1.0m。计算栏杆工程量。解：栏杆长度为4.8m，扁钢长度同扶手，竖杆共计20根（4.8÷0.25+1=20）①角钢扶手L50×50×4每m重=0.00795×4×（2×50-4）=3.053kg；角钢重量=4.8×3.059=14.68kg②圆钢竖杆φ16圆钢每m重=0.00617×16=1.58kg；圆钢重量=1×1.58×20=31.6kg2③扁钢横衬-50×5扁钢每m重=0.00785×50×5=1.96kg；扁钢重量=4.8×1.96×2=18.82kg总计：平台栏杆整个钢栏杆工程量为：14.68+31.6+18.82=65.1kg≈0.065t⒓金属网按设计图示尺寸以面积计算，砖砌体钢丝网加固按实际加固钢丝网面积计算。⒔雨篷按接触边以“延长米”计算。（二）金属结构工程的运输1、构件运输中已考虑一般运输支架的摊销费，不另计算。2、构件运输按下列分类表计算：金属构件运输分类表构件类别构件名称Ⅰ类屋架、网架、托架、桁架、柱、山墙防风架Ⅱ类支架、梁（含吊车梁、制动梁）Ⅲ类墙架、天窗架、天窗挡风架（包括柱侧挡风板、遮阳板、挡雨篷支架）拉杆、平台、檩条、其他零星构件
