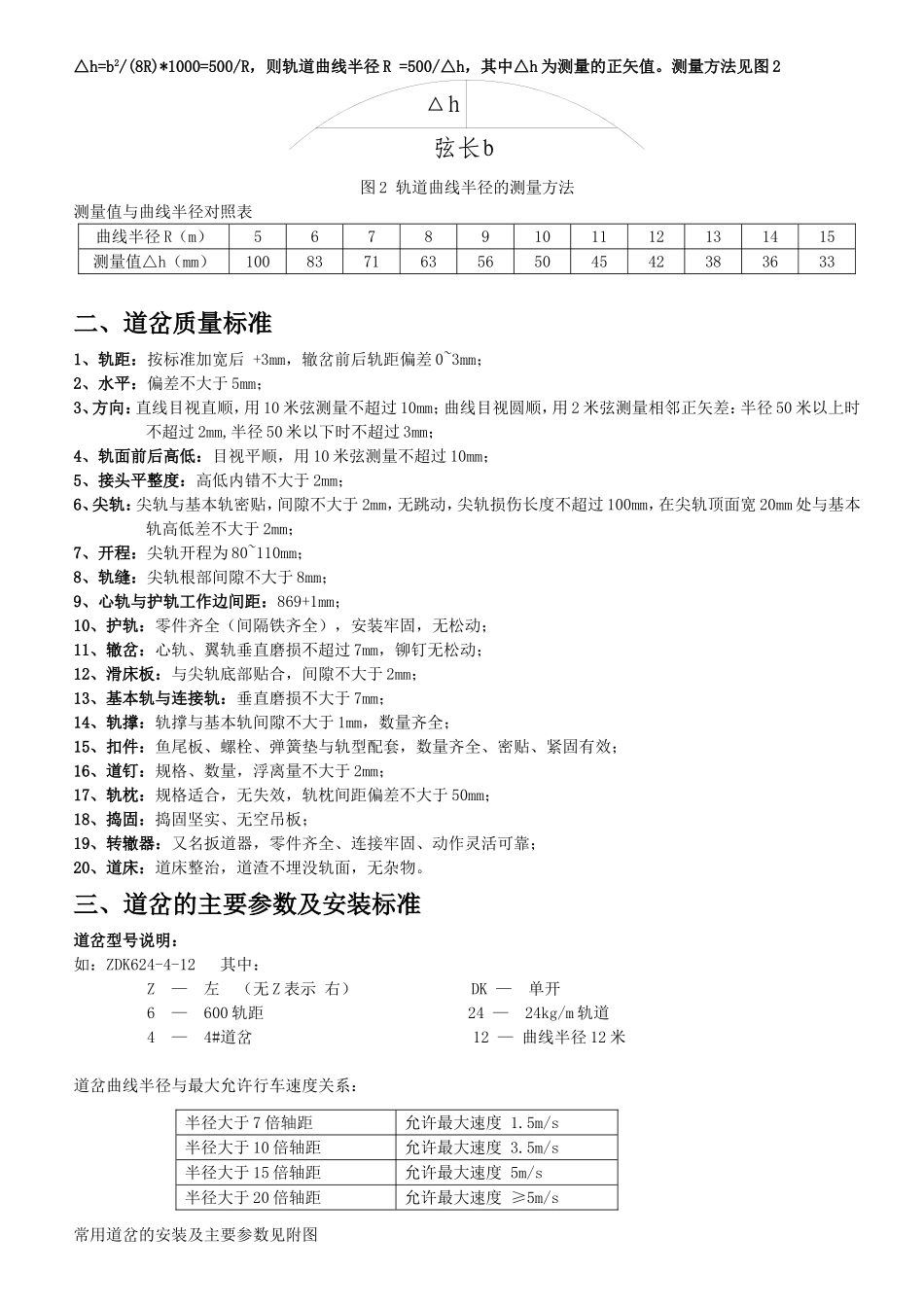

轨道、道岔质量标准及相关知识一、轨道质量标准：1、轨道中心线：单轨中心线符合设计，偏差不大于设计值的±50mm，双轨中心线的间距不小于设计设计要求，不大于设计值20mm，双轨的中心位置与设计位置的偏差不大于50mm；2、坡度与标高：轨面的实际标高与设计标高的偏差为±50mm，坡度误差50米内不大于1/1000，高差不大于50mm；3、接头平整度：轨面高低、内错差不大于2mm，不应有硬弯；4、方向：直线目视直顺，用10米弦测量不超过10mm；曲线目视圆顺，用2米弦测量相邻正矢差：半径50米以上时不超过2mm,半径50米以下时不超过3mm；5、轨面前后高低：目视平顺，用10米弦测量不超过10mm；倾斜绞车道不超过15mm；6、轨距：允许偏差：直线段及曲线段加宽后均为+5mm,-2mm；7、钢轨：无杂拌道，钢轨磨损不超限；8、水平：直线段两股轨道的水平误差，高度不大于5mm；（曲线段外轨超高值见表1）表1曲线段外轨超高值（mm）车速m/s半径(m)22.533.5451525402020304025152535453010203035509、轨缝：间隙不大于5mm；10、轨枕质量：规格与数量符合设计要求，轨枕无失效。11、接头方式：接头应采用悬接，直线段接头应对接，相对错距不不大于50mm；曲线段接头应错接，相对错距不大于2米；（见图1）轨道接头轨枕图1接头悬接的轨枕间距（mm）轨道型号ABC24kg/m（7米）22048070030kg/m（10米）24056070012、扣件：鱼尾板、螺栓、弹簧垫与轨型配套，数量齐全、密贴、紧固有效；13、道钉：15~18kg/m的截面尺寸未12mm，24kg/m的截面尺寸未14mm长度120mm，规格与轨型配套，数量齐全，浮离不大于2mm，混凝土轨枕扣件齐全紧固，浮离不大于2mm；14、轨枕间距：700mm，误差不大于50mm；15、捣固：道渣要捣固坚实，严禁出现空板、吊板（轨翼与轨枕间隙不大于2mm）曲线段内轨加宽值：见表2表2曲线段内轨加宽值（mm）半径轴距内轨加宽值51015202530550~11001510105551100及以上151515151510井下轨道曲线半径的测量方法：用2米弦测量正矢值△h，根据公式△h=b2/(8R)*1000=500/R，则轨道曲线半径R=500/△h，其中△h为测量的正矢值。测量方法见图2△h弦长b图2轨道曲线半径的测量方法测量值与曲线半径对照表曲线半径R（m）56789101112131415测量值△h（mm）10083716356504542383633二、道岔质量标准1、轨距：按标准加宽后+3mm，辙岔前后轨距偏差0~3mm；2、水平：偏差不大于5mm；3、方向：直线目视直顺，用10米弦测量不超过10mm；曲线目视圆顺，用2米弦测量相邻正矢差：半径50米以上时不超过2mm,半径50米以下时不超过3mm；4、轨面前后高低：目视平顺，用10米弦测量不超过10mm；5、接头平整度：高低内错不大于2mm；6、尖轨：尖轨与基本轨密贴，间隙不大于2mm，无跳动，尖轨损伤长度不超过100mm，在尖轨顶面宽20mm处与基本轨高低差不大于2mm；7、开程：尖轨开程为80~110mm；8、轨缝：尖轨根部间隙不大于8mm；9、心轨与护轨工作边间距：869+1mm；10、护轨：零件齐全（间隔铁齐全），安装牢固，无松动；11、辙岔：心轨、翼轨垂直磨损不超过7mm，铆钉无松动；12、滑床板：与尖轨底部贴合，间隙不大于2mm；13、基本轨与连接轨：垂直磨损不大于7mm；14、轨撑：轨撑与基本轨间隙不大于1mm，数量齐全；15、扣件：鱼尾板、螺栓、弹簧垫与轨型配套，数量齐全、密贴、紧固有效；16、道钉：规格、数量，浮离量不大于2mm；17、轨枕：规格适合，无失效，轨枕间距偏差不大于50mm；18、捣固：捣固坚实、无空吊板；19、转辙器：又名扳道器，零件齐全、连接牢固、动作灵活可靠；20、道床：道床整治，道渣不埋没轨面，无杂物。三、道岔的主要参数及安装标准道岔型号说明：如：ZDK624-4-12其中：Z—左（无Z表示右）DK—单开6—600轨距24—24kg/m轨道4—4#道岔12—曲线半径12米道岔曲线半径与最大允许行车速度关系：半径大于7倍轴距允许最大速度1.5m/s半径大于10倍轴距允许最大速度3.5m/s半径大于15倍轴距允许最大速度5m/s半径大于20倍轴距允许最大速度≥5m/s常用道岔的安装及主要参数见附图道岔配件清单见附表附图一：道岔安装示意图轨中线轨中线①②③④⑤⑥⑦⑧⑨①轨撑②直基本轨③尖轨④弯基本轨⑤直连接轨⑥弯连接轨⑦翼轨⑧心轨⑨护轨常用...
