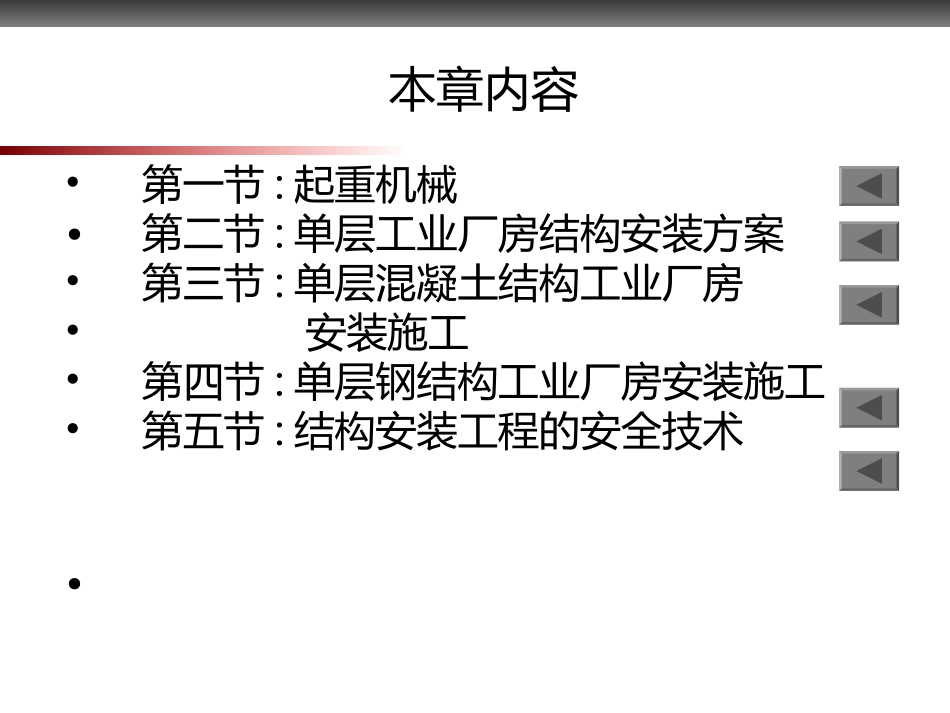

1、定义：结构安装：就是使用起重机械将预制构件或构件组合单元，安放到设计位置上去的工艺过程。2、意义：它是装配式结构施工中的一个主导分部工程。它的工作好坏将直接影响到工程质量、施工进度、工程造价等各个方面。第六章结构安装工程3、结构安装工程施工特点（1）受预制构件的类型和质量影响大；（2）正确选用起重机具是完成吊装任务的主导因素；（3）构件所处的应力状态变化多；（4）高空作业多，容易发生事故，必须加强安全教育，并采取可靠措施。本章内容•第一节:起重机械•第二节:单层工业厂房结构安装方案•第三节:单层混凝土结构工业厂房•安装施工•第四节:单层钢结构工业厂房安装施工•第五节:结构安装工程的安全技术•第一节起重机械常用起重机械：桅杆式起重机自行式起重机塔式起重机一、桅杆式起重机特点：制作简单、装拆方便、起重量大、受地形限制小。灵活性较差，服务半径小，移动较困难，需较多缆风绳。一般用于安装工程量比较集中的工程。（一）类型和构造1、独脚桅杆组成：把杆、起重滑轮组、卷扬机、缆风绳、锚碇。使用：①桅杆倾角应不大于100；②底部要设置拖橇，以便移动；③稳定主要靠缆风绳。把杆分类：①木独脚把杆；②钢管独脚把杆；③金属格构式独脚把杆。桅杆式起重机独脚把杆:适用于预制柱、梁、屋架等构件吊装。桅杆式起重机2、人字把杆组成：由两根园木或钢管在顶部以钢丝绳绑扎或铁件铰接而成。使用：人字把杆向前倾斜，用缆风绳拉结。优点：侧向稳定性较好，揽风绳较少。缺点：起吊构件的活动范围小适用范围：安装重型柱或其它重型构件。桅杆式起重机人字把杆示意图：桅杆式起重机3、悬臂把杆组成：它是在独脚把杆的中部或2/3高度处装上一根起重臂，即成悬臂把杆。优点：起重杆可以回转和起伏，安装高度大，工作半径也大。缺点：起重臂支承在桅杆中部，使桅杆产生较大的弯矩，起重量相应降低。适用范围：安装高度较高的轻型构件。桅杆式起重机悬臂把杆示意图：桅杆式起重机4、牵缆式桅杆起重机组成：在独脚把杆的下端，装上一根可以回转和起伏的起重杆而成。优点：服务半径大，起重量可达60吨，起重高度可达80米。缺点：缆风绳用量多，移动不便。适用范围：用于构件多而集中的建筑物的吊装或金属结构加工厂的起重作业。桅杆式起重机牵缆式桅杆起重机示意图：桅杆式起重机（二）桅杆式起重机的主要机构1、卷扬机2、钢丝绳3、锚碇桅杆式起重机•二、自行式起重机•种类：履带式起重机•轮胎式起重机－－－汽车起重机；•轮胎起重机。•特点：灵活性大，移动方便，但稳定性较差。•适用范围：多用于单层工业厂房结构吊装。桅杆式起重机（一）履带式起重机1、组成：底盘、机身、起重臂。常用履带式起重机的技术性能：履带式起重机2、主要技术性能参数（1）起重量Q（2）起重高度H（3）起重半径R1－起重臂长23m时起重高度曲线；2－起重臂长23m时起重量曲线；3－起重臂长13m时起重高度曲线；4－起重臂长13m时起重量曲线；履带式起重机3、稳定性验算稳定性指起重机在自重和外荷载作用下抵抗倾覆的能力。起重机当车身与行驶方向垂直时，稳定性最差。此时，履带的轨链中心A为倾覆中心，起重机的安全条件如下：履带式起重机当考虑吊装荷载及附加荷载时：稳定性安全系数K1＝M稳/M倾≥1.15当仅考虑吊装荷载时：稳定性安全系数K2＝M稳/M倾≥1.4履带式起重机（二）汽车起重机汽车起重机是一种将起重作业部分安装在汽车通用或专用底盘上，具有载重汽车行驶性能的轮式起重机。分类：按吊臂结构分为：定长臂、接长臂、伸缩臂。按动力传动分为：机械传动、液压传动、电力传动。特点：机动灵活性好，能够迅速转移场地。作业时必须先打支腿，以保证必要的稳定性。适用范围：流动性大而又不固定的结构吊装工地。汽车起重机示意图：汽车起重机（三）轮胎起重机基本与履带式起重机相同，仅行走部分为轮胎，起重时为保护轮胎在底盘上装有可收缩的支腿。特点：行驶速度快，不损坏路面，可迅速转移工作地点或工地，但不适合松软土或泥泞的路面工作。分类：机械传动、液压传动。适用范围：主要用于轻型工业厂房安装。轮胎起重机示意图：轮胎起重机三、塔式起重机分类：...
