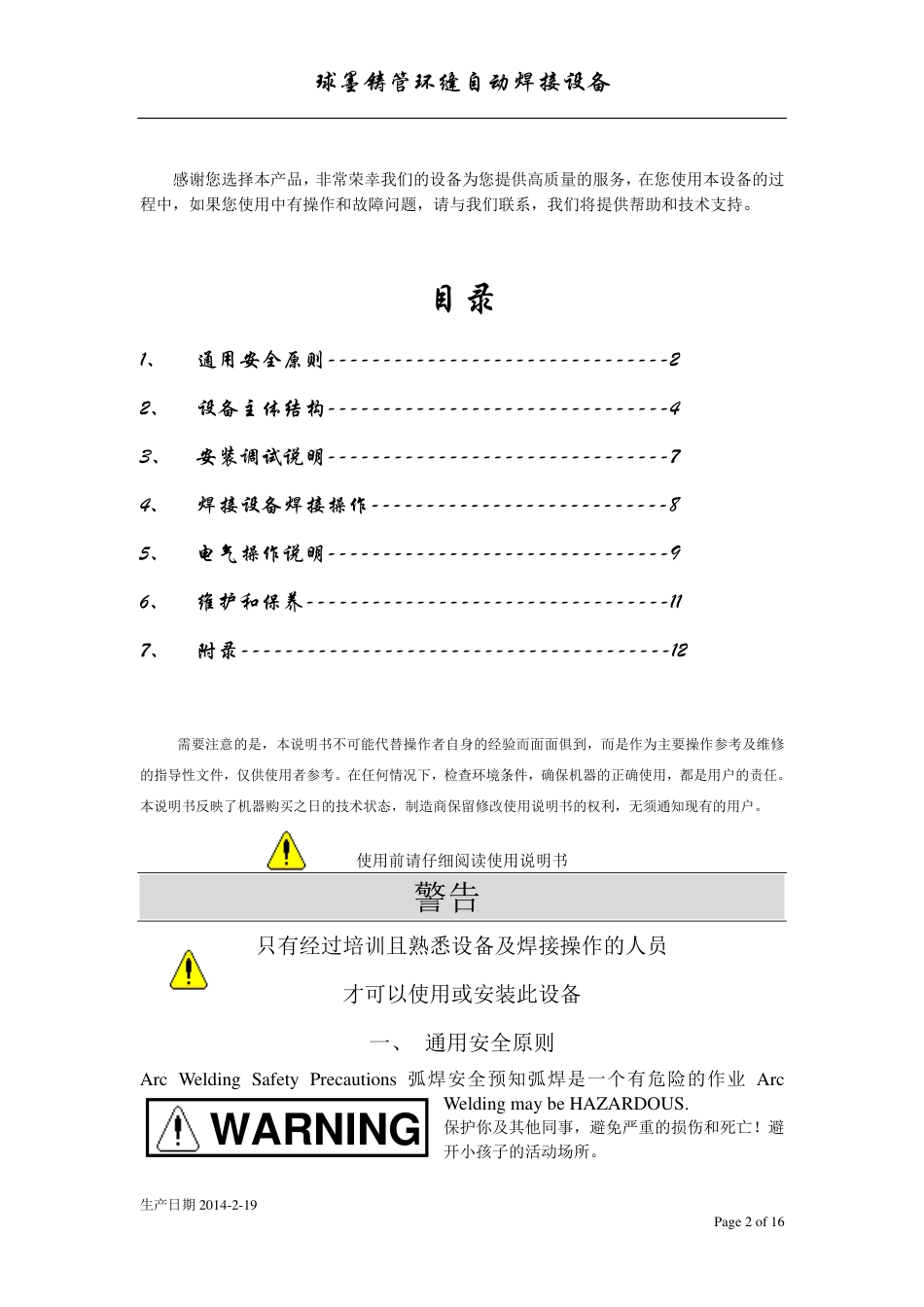

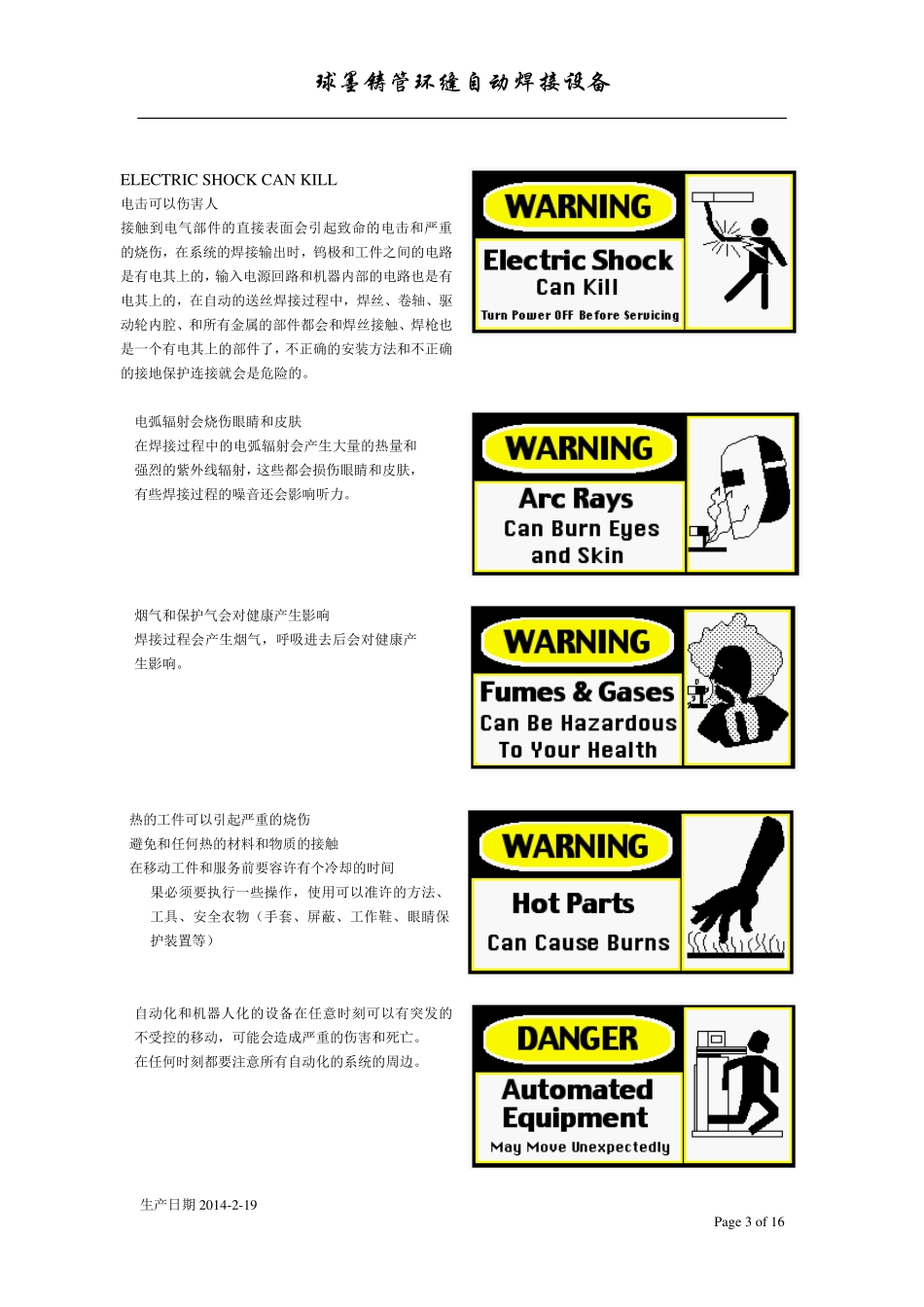

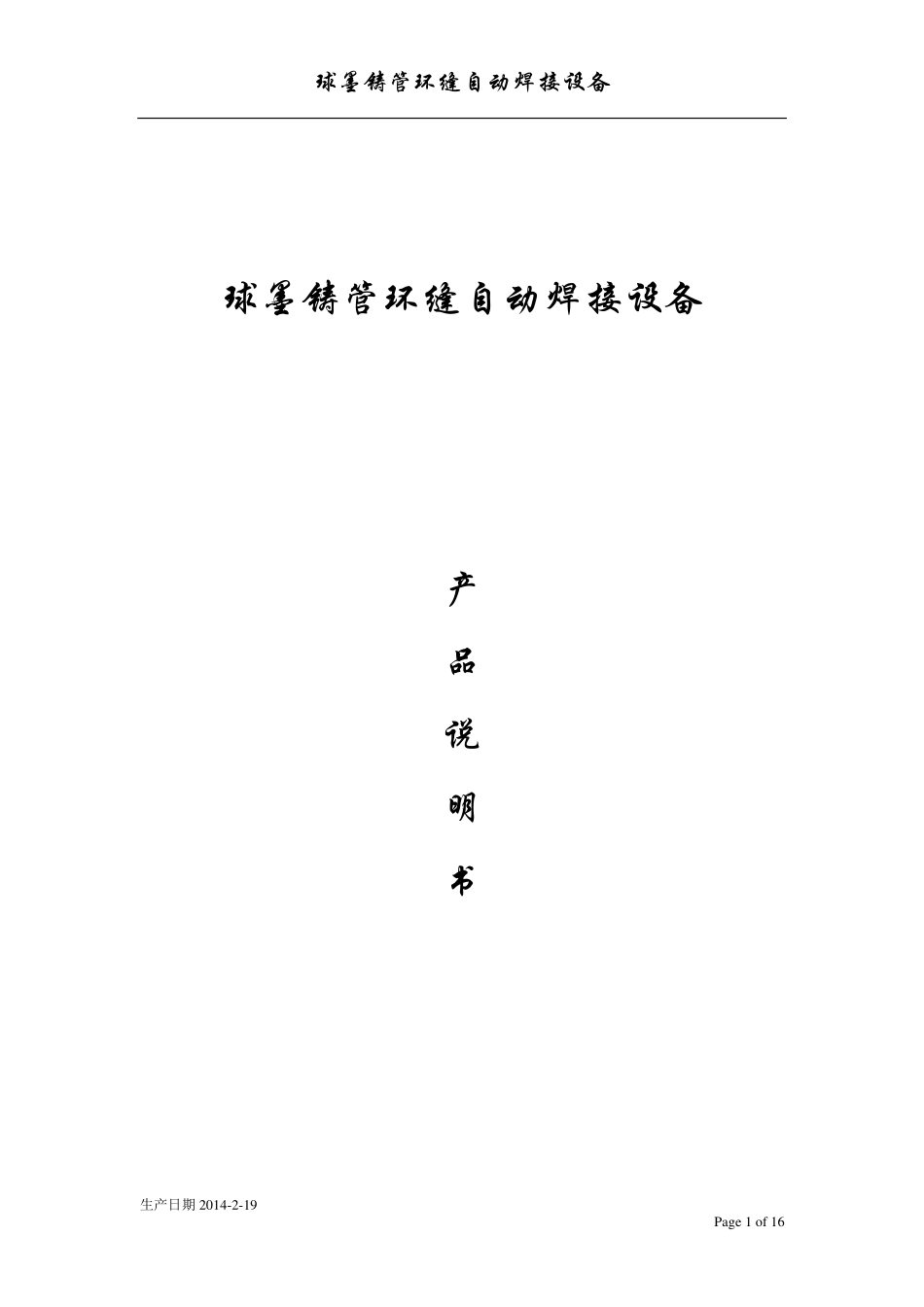

球墨铸管环缝自动焊接设备生产日期2014-2-19Page1of16球墨铸管环缝自动焊接设备产品说明书球墨铸管环缝自动焊接设备生产日期2014-2-19Page2of16WARNING感谢您选择本产品，非常荣幸我们的设备为您提供高质量的服务，在您使用本设备的过程中，如果您使用中有操作和故障问题，请与我们联系，我们将提供帮助和技术支持。目录1、通用安全原则-------------------------------22、设备主体结构-------------------------------43、安装调试说明-------------------------------74、焊接设备焊接操作---------------------------85、电气操作说明-------------------------------96、维护和保养---------------------------------117、附录---------------------------------------12需要注意的是，本说明书不可能代替操作者自身的经验而面面俱到，而是作为主要操作参考及维修的指导性文件，仅供使用者参考。在任何情况下，检查环境条件，确保机器的正确使用，都是用户的责任。本说明书反映了机器购买之日的技术状态，制造商保留修改使用说明书的权利，无须通知现有的用户。使用前请仔细阅读使用说明书警告只有经过培训且熟悉设备及焊接操作的人员才可以使用或安装此设备一、通用安全原则ArcWeldingSafetyPrecautions弧焊安全预知弧焊是一个有危险的作业ArcWeldingmaybeHAZARDOUS.保护你及其他同事，避免严重的损伤和死亡！避开小孩子的活动场所。球墨铸管环缝自动焊接设备生产日期2014-2-19Page3of16ELECTRICSHOCKCANKILL电击可以伤害人接触到电气部件的直接表面会引起致命的电击和严重的烧伤，在系统的焊接输出时，钨极和工件之间的电路是有电其上的，输入电源回路和机器内部的电路也是有电其上的，在自动的送丝焊接过程中，焊丝、卷轴、驱动轮内腔、和所有金属的部件都会和焊丝接触、焊枪也是一个有电其上的部件了，不正确的安装方法和不正确的接地保护连接就会是危险的。电弧辐射会烧伤眼睛和皮肤在焊接过程中的电弧辐射会产生大量的热量和强烈的紫外线辐射，这些都会损伤眼睛和皮肤，有些焊接过程的噪音还会影响听力。烟气和保护气会对健康产生影响焊接过程会产生烟气，呼吸进去后会对健康产生影响。热的工件可以引起严重的烧伤避免和任何热的材料和物质的接触在移动工件和服务前要容许有个冷却的时间果必须要执行一些操作，使用可以准许的方法、工具、安全衣物（手套、屏蔽、工作鞋、眼睛保护装置等）自动化和机器人化的设备在任意时刻可以有突发的不受控的移动，可能会造成严重的伤害和死亡。在任何时刻都要注意所有自动化的系统的周边。球墨铸管环缝自动焊接设备生产日期2014-2-19Page4of16二、设备主体结构本设备是环缝焊接的主要工艺装备，采用MIG焊接方法。数字化焊机可以编制不同的程序焊接。焊枪与送丝机置于操作机横梁端部，实施焊接的焊枪，由电动十字滑架在焊接过程中满一圈后自动抬起，并可通过电动十字滑架调整焊枪位置，控制系统由PLC编程控制，包括：焊接电流控制、滚轮架速度，圈数控制、焊枪摆动控制、焊接起，停弧控制，焊道高度控制，滚轮架与焊机实行联动。主要配套设备1.数字化焊接电源500A1套性能特点：■性能优异●精细波形控制技术，实现高速、高精度焊接，焊接综合性能大幅度提高●优化的引弧程序，实现引弧到正常焊接过程平稳过渡●电弧软硬可调，适合工艺要求的电弧特性■数字功能●可预置送丝速度或焊接电流，实现一元化调节，便于使用●可存储、调用10套焊接规范，节省焊接规范的调节时间，保证焊接质量●具有点焊功能●轻松实现提前送气、滞后停气时间等功能的设置●风机智能控制，静音省电，风机寿命延长■多重保护●具有过热、过流、过压及输出短路等多种保护功能，并提示故障代码便于维修技术参数：型号NBC-500专机型额定输入电压/频率三相380V±10%50Hz额定输入容量(KVA)30额定输入电流(A)46额定输出电压(V)39额定负载持续率(%)60输出空载电压(V)81输出电流范围(A)60～500输出电压范围(V)15～50功率因数≥0.87焊丝直径(mm)1.0~1.6送丝类型推丝气体流量(L/min)15～20焊枪冷却方式气冷/水冷球墨铸管环缝自动焊接设备生产日期2014-2-19Page5of16外壳...
