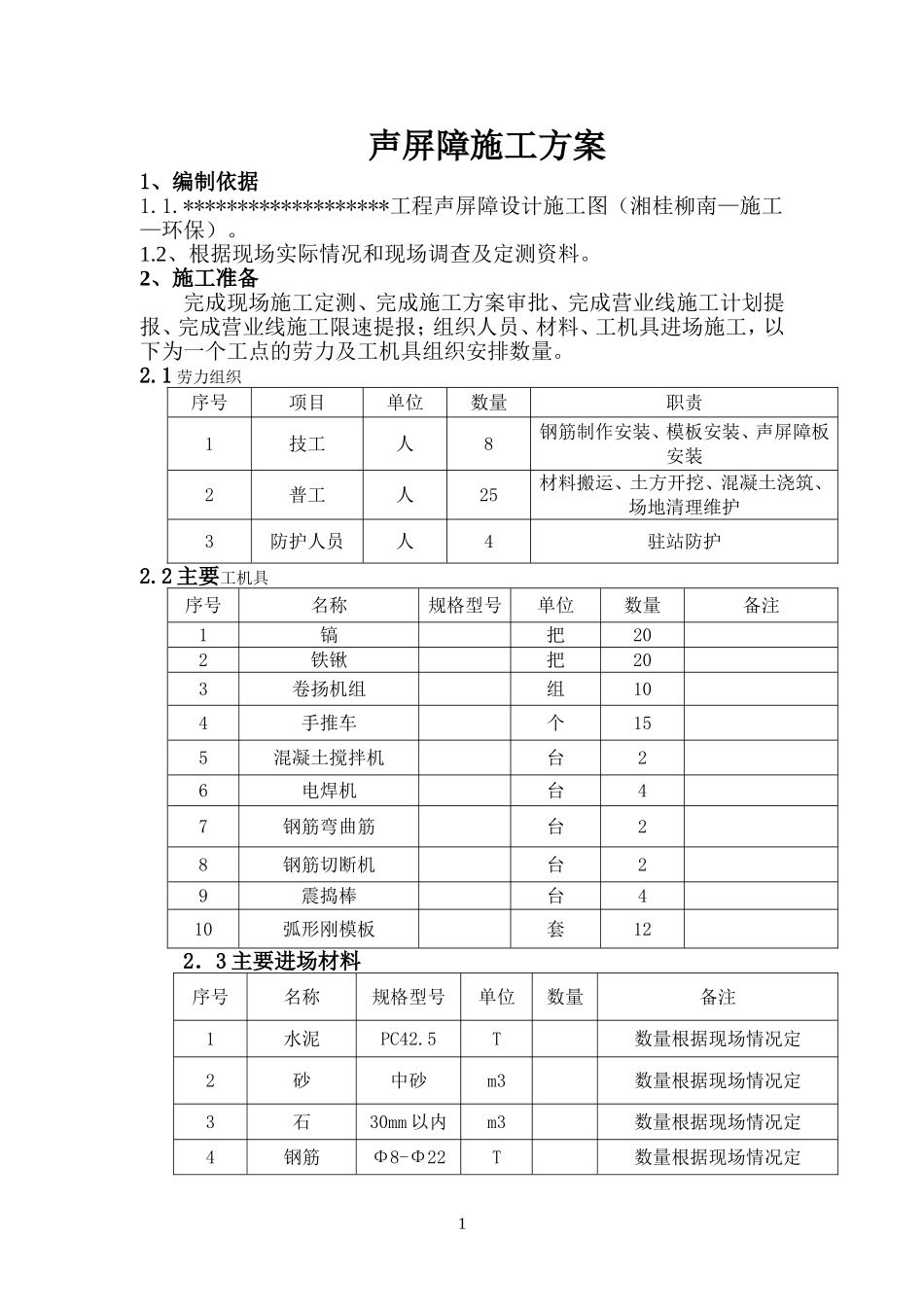

声屏障施工方案1、编制依据1.1.*******************工程声屏障设计施工图（湘桂柳南—施工—环保）。1.2、根据现场实际情况和现场调查及定测资料。2、施工准备完成现场施工定测、完成施工方案审批、完成营业线施工计划提报、完成营业线施工限速提报；组织人员、材料、工机具进场施工，以下为一个工点的劳力及工机具组织安排数量。2.1劳力组织序号项目单位数量职责1技工人8钢筋制作安装、模板安装、声屏障板安装2普工人25材料搬运、土方开挖、混凝土浇筑、场地清理维护3防护人员人4驻站防护2.2主要工机具序号名称规格型号单位数量备注1镐把202铁锹把203卷扬机组组104手推车个155混凝土搅拌机台26电焊机台47钢筋弯曲筋台28钢筋切断机台29震捣棒台410弧形刚模板套122．3主要进场材料序号名称规格型号单位数量备注1水泥PC42.5T数量根据现场情况定2砂中砂m3数量根据现场情况定3石30mm以内m3数量根据现场情况定4钢筋Φ8-Φ22T数量根据现场情况定15混凝土柱4m长根数量根据现场情况定6钢柱3m长根数量根据现场情况定7声屏障板4000x1000m2数量根据现场情况定3、施工方案声屏障设置于线路外侧，与线路平行，内缘距离轨道中心线为3.95米。声屏障外观形式为插板式，支柱间距4米（见附图1），基础为Ф1000人工挖孔桩。声屏障基础中心线距坡顶应大于1.5m，距边坡不足1.5米需加宽路基（见附图2）。3.1工艺流程3.2主要工程施工方案（1）拆除迁移栅栏声屏障施工区段有铁路防护栅栏的，为满足施工材料及人员进出需在施工地段防护栅栏处开口，声屏障施工位置与铁路防护栅栏重合的，需将铁路防护栅栏拆除往铁路线路外侧迁移。开口或拆除栅栏前与设备管理单位签订的安全协议，并按规程办理拆除栅栏申请，取得相关部门签认同意之后方可开始施工。开口或拆移栅栏地段必须按相关要求设立“栅栏临时开口标志牌”。（需拆移栅栏超过50m）必须将栅栏临时移至施工区域外，并与既有栅栏有效连接起来，恢复其功能。施工开口处设置活动栏门，不施工时上锁关闭栏门。未能封闭栅栏处（需拆移栅栏不超过50m），派人24小时看守，做好防护等工作。施工完毕，按标准恢复状，并与有关单位办理验收交接手续。（2）人工挖孔桩基础本工程声屏障基础采用人工挖孔桩，桩径Φ1000，中心间距为4.0米，桩底进入自然地面以下1.8米，且最小桩长不小于3米，采用C25钢筋混凝土护壁。挖孔前先确定地下水位已至孔底以下不小于0.5米，若孔内有水囊或残留水，则在孔内挖集水井，设小型潜水泵将水排至排水沟内，2桩基钢筋混凝土承台基础梁立柱安装竣工验收声屏障板安装人工挖孔桩施工测量拆除迁移栅栏必要时采取坑外降水措施。桩开挖过程中采用组合式钢模板拼装护壁人孔挖孔桩由人工自上而下逐层用镐、锹进行，挖土次序为先挖中间部分后挖周边。开挖到桩底后，清除桩底松散渣土，验孔合格后下放钢筋笼并浇筑混凝土。挖孔过程通过地面葫芦吊装出渣，渣土、碎石等杂物不能堆放在孔口边上。上下孔时使用软爬梯，挖孔过程及时安装通风、照明等设备。（3）承台、预应力混凝土H型柱挖孔基础强度达到强度要求并检测合格后，依次施工承台、预应力混凝土H型柱。混凝土H型柱底部深入基础，埋入地面深度1米。施工过程严格按照结构连接设计及规范要求，进行钢筋及连接钢构件的预埋、接头处理等。（4）护坡及地面恢复基础施工完成后，对破坏路面及护坡进行原貌恢复。路基宽度不足地段需加宽路基，填土选用砂土、粉土、粘性土及其它有效材料，路基护坡采用浆砌片石。（5）声屏障板安装安装前先将声屏障板清理干净，声屏障板就位校正后进行固定，声屏障板与混凝土柱采用M16*100六角螺栓固定。涵洞段在梁混凝土柱中间每间隔两米安装一根钢立柱，钢立柱通过预埋在基础梁的预埋螺栓固定，声屏障板与钢柱同样采用M16螺栓固定（附图3）。另外路基段声屏障每隔500m设置一个安全门，供维修人员快速进出（附图4）。5、安全措施（1）区间施工应按有关规定设置安全防护。横跨线路时应认真执行“一站、二看、三确认，四通过”的原则，任何人员不得在线路上坐、卧、休息等。（2）未经防护人员同意不得搬运沙石料等材料横穿铁路，在防护员同意的情况下仍须严格按规定执行...
