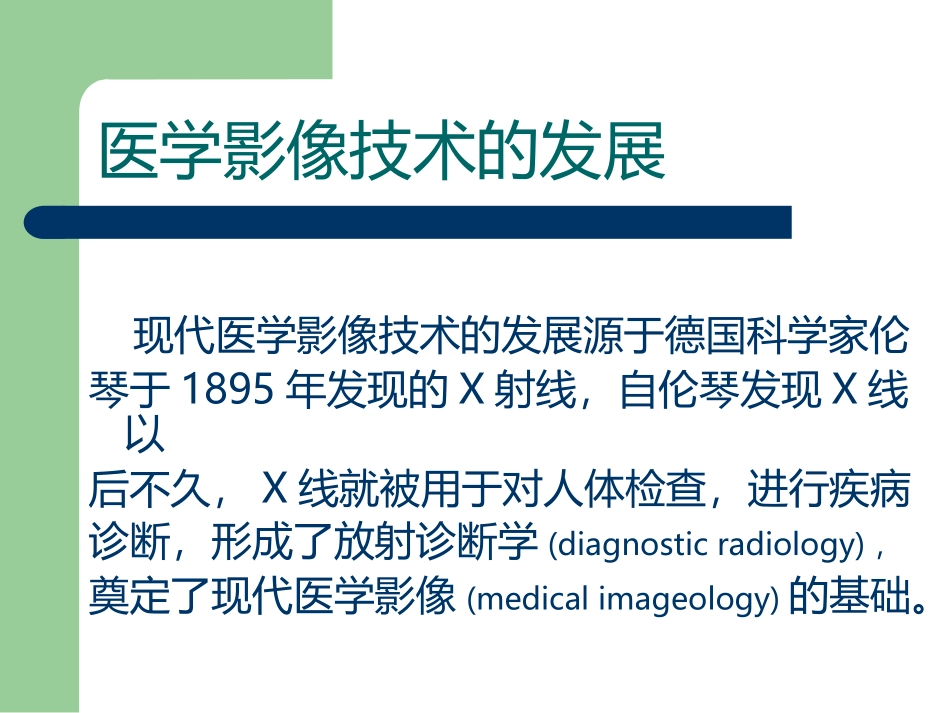

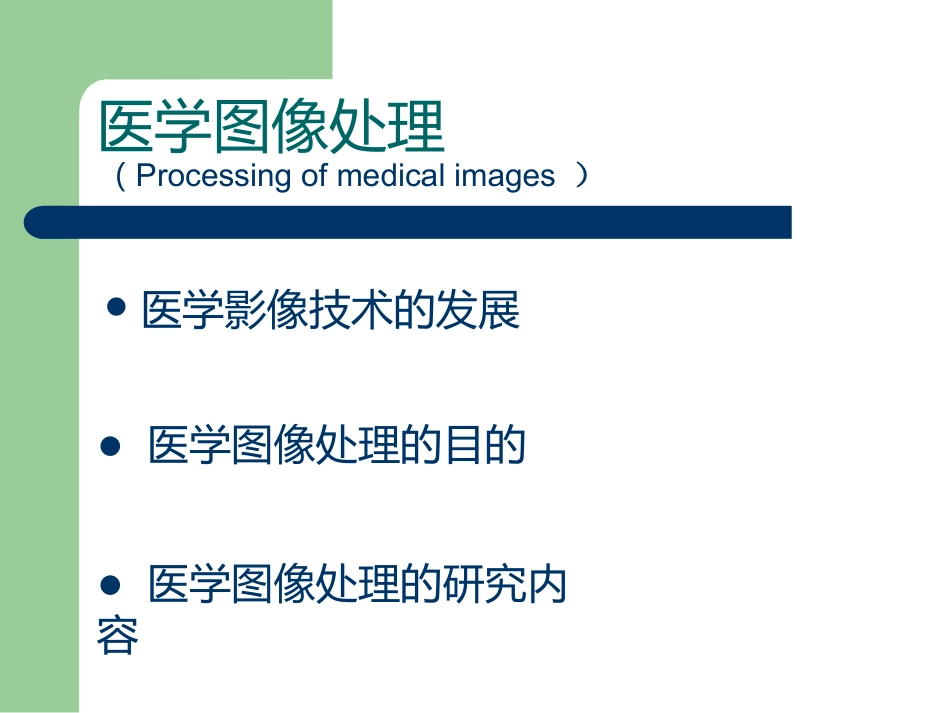

医学图像的处理及三维重建Processingofmedicalimagesand3Dreconstruction医学图像处理（Processingofmedicalimages）医学影像技术的发展●医学图像处理的目的●医学图像处理的研究内容医学影像技术的发展现代医学影像技术的发展源于德国科学家伦琴于1895年发现的X射线，自伦琴发现X线以后不久，X线就被用于对人体检查，进行疾病诊断，形成了放射诊断学(diagnosticradiology)，奠定了现代医学影像(medicalimageology)的基础。伦琴发现X射线医学图像的分类根据成像设备是对组织结构成像还是对组织功能成像，将医学图像分成两类，即医学结构图像和医学功能图像。医学结构图像：X线图像、CT图像、MRI图像、B超图像等医学功能图像：PET图像，SPECT图像、功能磁共振图像（fMRI）等CT成像设备CT图像MRI成像设备MRI图像PET成像设备发展特点逐步从模拟成像向数字化成像技术发展●从组织的形态学成像向组织的功能性成像发展●从平面成像（2D）向立体（3D）成像技术和动态成像技术（4D）发展医学图像处理的目的医学图像处理是应用图像处理技术处理医学图像。医学图像处理的目的是研究人体相关生理、病理的信息的提取并将信息转换为直观的图像或者对已经获得的图像加以处理。PET图像医学图像处理的研究内容医学图像处理的主要研究内容有：图像增强、图像复原、图像分割、图像重建、图像的配准与融合等。三维重建（3Dreconstruction）三维重建的定义●三维重建的研究意义●三维重建的方法●颅脑的三维重建三维重建的定义医学图像三维重建是研究由各种医学成像设备获取的二维图像断层序列构建组织或器官的三维几何模型，并在计算机屏幕上“真实”地绘制并显示出来。三维重建的研究意义多排螺旋CT等的应用使的使用三维形式显示组织和器官变得可行且必要。图像三维显示技术可以更好的显示数据和诊断信息，为医生提供逼真的显示手段和定量分析工具。三维显示还可以避免医生陷入二维图像的数据“海洋”，防止过多浏览断层图像而造成漏诊率上升。三维重建的方法面绘制（SurfaceRendering）方法体绘制（VolumeRendering）方法面绘制面绘制可以提供三维物体的表面信息。它的基本思想是先对体数据中待显示的物体表面进行分割，然后通过几何单元内插形成物体表面，最后通过光照、明暗模型进行渲染和消隐后得到显示图像。面绘制的方法边界轮廓线表示法：首先通过分割对二维断层图像提取轮廓线，然后把各层对应的轮廓线拼接在一起表示感兴趣物体的表面边界。表面曲面表示法：基于表面曲面的表示方法是由轮廓重建物体的表面，用三角形或多边形的小平面(或曲面)在相邻的边界轮廓线间通过特定的算法填充形成物体的表面。经典算法表面曲面表示法经典的算法：立方块法(Cuberille)，移动立方体法(MarchingCubes)，剖分立方体法(DividingCubes)等面绘制示例面绘制步骤重建数据的采集边界轮廓曲线表面绘制设置图像的颜色及阴影效果设置图像光照效果设置图像的显示效果面绘制显示面绘制方法的优缺点优点：可以采用传统图形学的绘制方法和现有的交互算法、图形硬件和图形设备，计算量小，运行速度快。缺点：可能会丢失三维数据场中的一些细节信息，从而降低结果的保真性。体绘制体绘制技术的中心思想是为每一个体素指定一个不透明度(Opacity)，由光线穿过整个数据场，并考虑每一个体素对光线的透射、发射和反射作用，这里体素就是将三维图像中的每一像素看成是空间中的一个六面体单元。体绘制的步骤原则上可分为投射、消隐、渲染和合成等4个步骤。体绘制的方法空间域方法：直接对原始的体数据进行处理显示变换域方法：是将体数据变换到变换域，然后再进行处理显示经典算法基于空间域的经典方法：光线跟踪法(RayCasting)，抛雪球法(Splatting)，错切一形变法(Shear-Warp)等。基于变换域的方法：频域体绘制法(FrequencyDomainVolumeRendering)，基于小波的体绘制法(Wavelet．BasedVolumeRendering)等。体绘制步骤重建数据的采集重建数据预处理计算数据集在显示平面累计投影构造三维体重建碎片设置图像的颜色、阴影及显示效果体绘制显示体绘制方...
