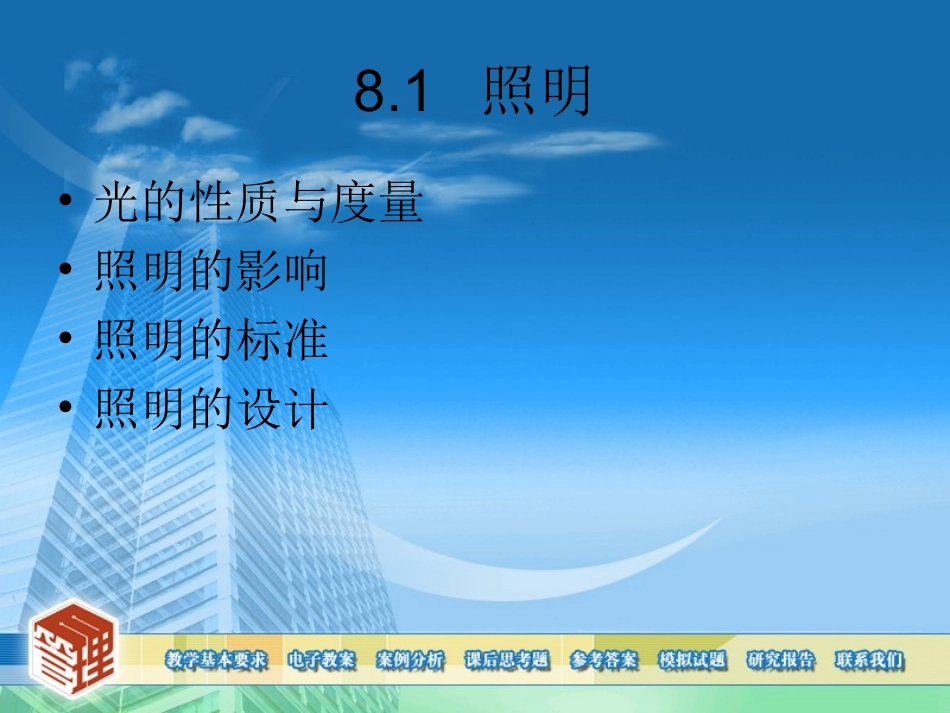

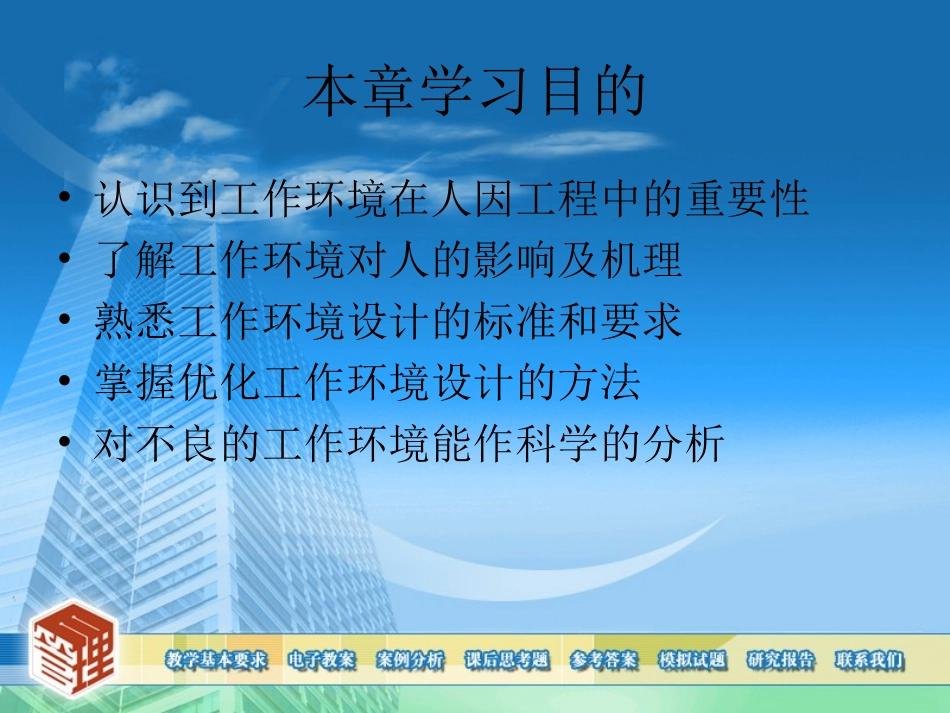

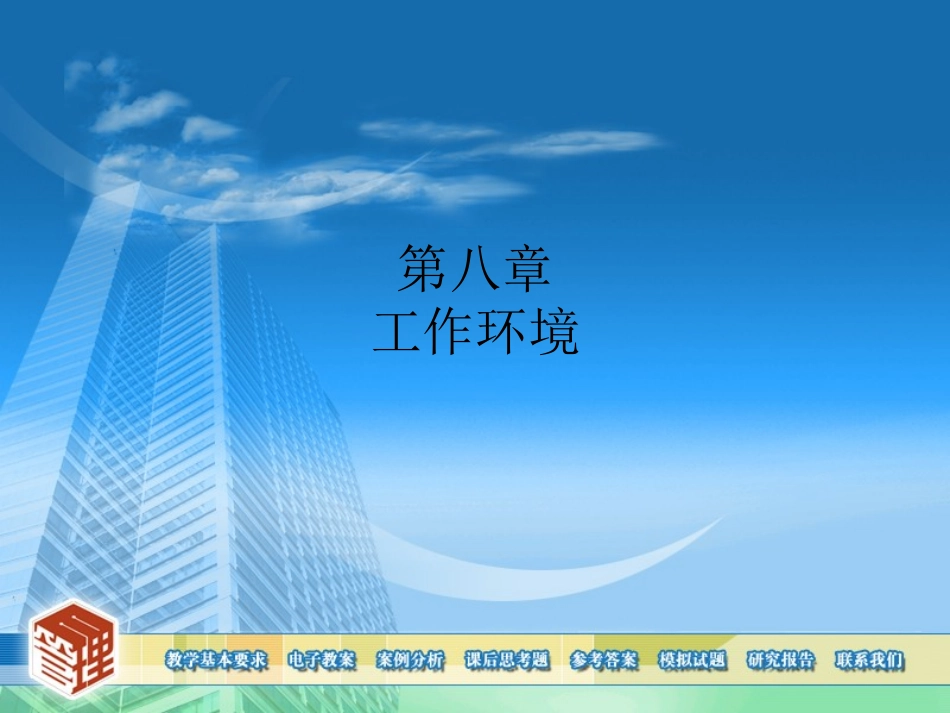

第八章工作环境本章学习目的•认识到工作环境在人因工程中的重要性•了解工作环境对人的影响及机理•熟悉工作环境设计的标准和要求•掌握优化工作环境设计的方法•对不良的工作环境能作科学的分析8.1照明•光的性质与度量•照明的影响•照明的标准•照明的设计8.1.1光的性质与度量•光的基本特性•相对视敏度函数•光通量•发光强度•照度•亮度•反射比光的基本特性•光（亦称可见光）通常被定义为能引起视觉的电磁波。•太阳辐射多种波长的电磁波，其中只有波长为380～780nm的电磁波可以为人眼所感知。相对视敏度函数对相对视敏函数的解释牵涉到视敏度。所谓视敏度K（λ），指的是对任意波长为λ的光的主观感觉亮度。当光的辐射功率相同时，波长为555nm黄绿光的主观感觉最亮，因此以视敏度（K）555为基础，把任意波长光的视敏度K（λ）与K（555）之比称为相对视敏函数.相对视敏度函数相对视敏度函数的表达式:V（λ）=K（λ）/K（555）当主观感觉亮度相同时，波长为555nm的黄绿光的辐射功率PR（555）最小。因此任一波长为λ的光，其相对视敏函数V（λ）还可用光的辐射功率PR（λ）表示为：V（λ）=PR（555）/PR（λ）黄橙1.100.80.60.40.2紫蓝绿红3460540620700760波长（nm）相对视敏度白天黄昏图8-1相对视敏函数曲线光通量光通量指光源在单位时间内辐射的能量的多少。目前，国际上通用的光通量单位是流明（Lumen，缩写lm）。国际照明委员会规定，绝对黑体在铂的凝固温度下，从5.305×10-3cm2面积上辐射出的光通量为1lm。而1W辐射功率为555nm波长的单色光所产生的光通量恰为680lm。于是光瓦与流明间的关系为：1光瓦=680lm或1lm=1/680光瓦。发光强度•光源在单位立体角内发出的光通量，称为发光强度，简称为光强，一般用I表示，单位为坎德拉（cd,candela）。•1cd的点光源的发光强度为12.57lm。照度照度是被照单位面积上所接受的光通量（不考虑与光源的距离），用E表示，单位为勒克思（lx）。环境条件照度（Lx）黑夜0.01-0.1月夜0.02-0.2阴天室内5-50阴天室外50-500晴天室内100-1000晴天室外2000-100000夜晚室内照明50-500读书所需照明50表8-1各种环境条件下的照度强度亮度亮度是物体表面单位面积上发射或反射的光强。一般用B表示，单位为尼特（nt）。表8-2各种物体表面的亮度物体亮度（nt）荧光灯（65W）1000窗户的表面1000-4000桌面的白纸70-80桌面40-60荧光屏的亮边70荧光屏的暗边4屏幕背景5-15反射比不同表面吸收色光的程度不同，一个灰暗的表面所吸收的光更多，反射的光更少。有时我们也可以用反射比来比较不同物体表面的亮度。由一表面所反射回来的光通量（即亮度）与照射到此表面的光通量（即照度）两者之比称为反射比。8.1.２照明的影响•照明与疲劳•照明对工作效率的影响•照明与事故1801601401201000101001000照度（lx）眨眼次数（%）图8-2看书疲劳和照度的关系照明与疲劳照明对工作效率的影响1008060402060504030201004681012141618（10lx）生产率增长（%）相对视觉疲劳（%）图8-3生产率、视觉疲劳和照度关系照明与事故1514131211109879111356月份每天的人工照明时数（h）人工照明时数每月事故数图8-4事故数量与室内照度的关系8.1.3照明的标准•天然采光标准•房间的照明标准•美国和德国的部分标准•工厂照度的推荐值•办公室、学校等场所的推荐值表8-3天然采光标准值视觉工作分级工作精确度被识别物体尺寸mm室内天然光标准LxI特别精细工作D<=0.15250II很精细工作0.15--0.3150III精细工作0.3--1.0100IV一般工作1.0--5.050V粗糙仓库工作D>5.025表8-4房间的照明标准房间类型照明标准（Lx）设计室100阅览室75办公室、会议室50医务室50托儿所30食堂30单身宿舍30浴室，厕所10通道，楼梯间5表8-5美国和德国的部分照明标准（Lx）工作种类德国标准美国标准简单的装配工作250320精确的装配工作10005400非常精确的装配工作150010800简单的车床工作250540精细的车床工作5005400非常精细的车床工作100010800技术绘图10002200书记、办公室工作5001600表8-6工厂照明的推荐值（Lx）工作种类局部照明一般照明超精细工作1000-500050-100精细工作普通工作300-1000或100-300或40-80100-20...
