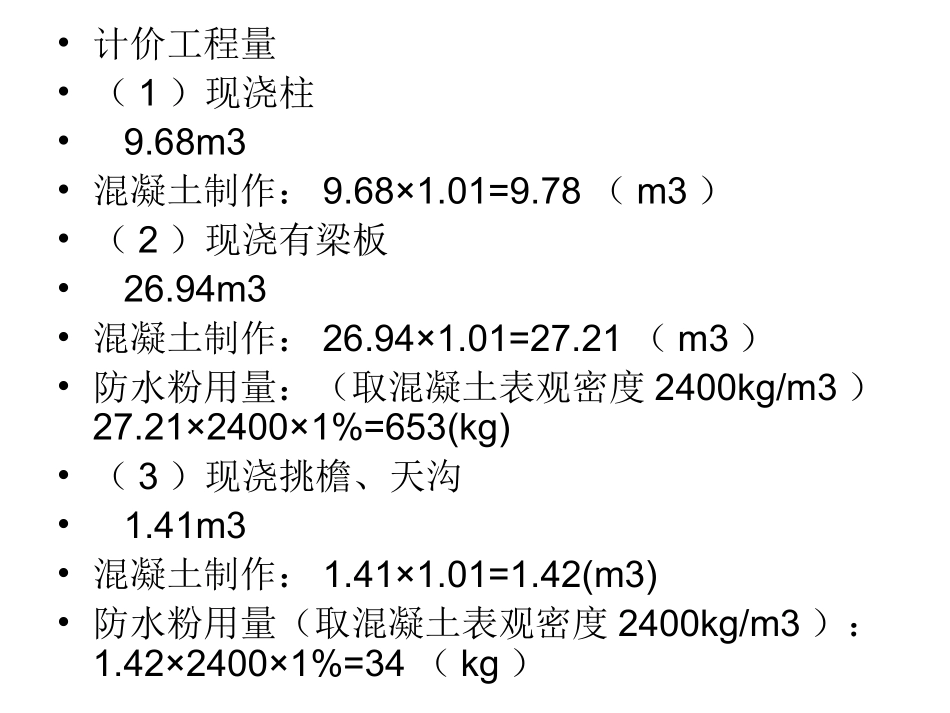

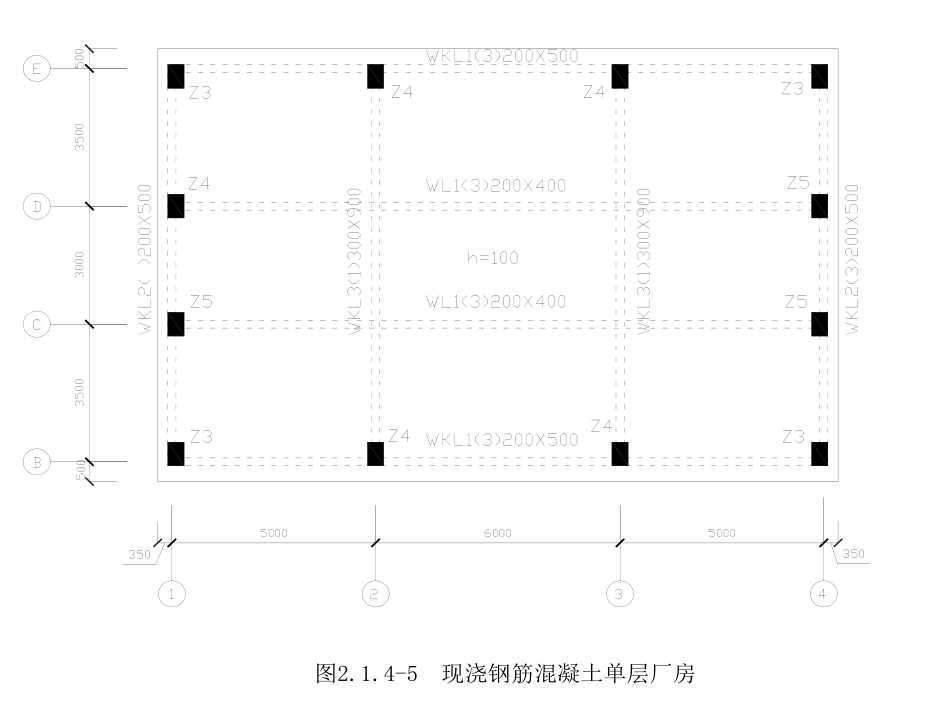

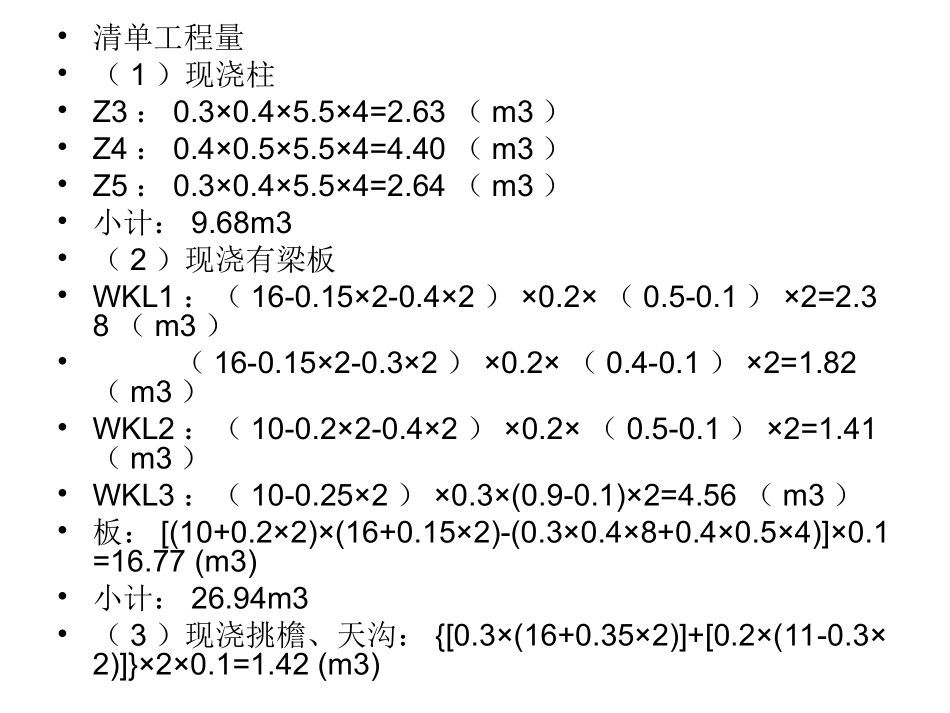

图2.1.4-5现浇钢筋混凝土单层厂房•清单工程量•（1）现浇柱•Z3：0.3×0.4×5.5×4=2.63（m3）•Z4：0.4×0.5×5.5×4=4.40（m3）•Z5：0.3×0.4×5.5×4=2.64（m3）•小计：9.68m3•（2）现浇有梁板•WKL1：（16-0.15×2-0.4×2）×0.2×（0.5-0.1）×2=2.38（m3）•（16-0.15×2-0.3×2）×0.2×（0.4-0.1）×2=1.82（m3）•WKL2：（10-0.2×2-0.4×2）×0.2×（0.5-0.1）×2=1.41（m3）•WKL3：（10-0.25×2）×0.3×(0.9-0.1)×2=4.56（m3）•板：[(10+0.2×2)×(16+0.15×2)-(0.3×0.4×8+0.4×0.5×4)]×0.1=16.77(m3)•小计：26.94m3•（3）现浇挑檐、天沟：{[0.3×(16+0.35×2)]+[0.2×(11-0.3×2)]}×2×0.1=1.42(m3)•计价工程量•（1）现浇柱•9.68m3•混凝土制作：9.68×1.01=9.78（m3）•（2）现浇有梁板•26.94m3•混凝土制作：26.94×1.01=27.21（m3）•防水粉用量：（取混凝土表观密度2400kg/m3）27.21×2400×1%=653(kg)•（3）现浇挑檐、天沟•1.41m3•混凝土制作：1.41×1.01=1.42(m3)•防水粉用量（取混凝土表观密度2400kg/m3）：1.42×2400×1%=34（kg）第一部分部分项工程项目A.4钢筋工程单位工程钢筋用量的含义单位工程钢筋用量的含义二、钢筋工程量计算的基本步骤和方法•计算一个单位工程的钢筋总用量时，应首先按不同构件，计算其中不同品种，不同规格的每一根钢筋的用量，然后根据设计规定计算其它构造加筋用量，最后按规格、品种分类汇总求得单位工程钢筋总用量。其基本步骤如下：•（一）计算每一构件的不同品种、不同规格的图纸钢筋用量。Gg＝∑LigiNi•式中：Gg：某种型号钢筋重量，Kg；•Li：某种型号钢筋计算长度，m；•gi：某规格钢筋单位长度的重量，kg/m；•i：某型号纲筋编号。•（二）计算钢筋砼每一分部工程的钢筋图纸用量•Gf=∑Gg•式中：Gf：某品种，某规格钢筋重量。•（三）计算单位工程的钢筋图纸用量（钢筋用量）Gd＝∑（Gf＋Gj）•式中：Gf：某品种，某规格钢筋重量；•Gj：钢筋砼工程以外的其它结构中的构造筋用量，包括砌体内的加固筋、结构插筋，预制构件间的接缝钢筋等。•按以上三个步骤，计算过程中，应按不同品种，不同规格的钢筋分别计算，最后汇总，按相应定额项目计算。2727、分析图中梁的钢筋设计用量，共有、分析图中梁的钢筋设计用量，共有3030根梁。根梁。钢筋的总设计用量：3.521t钢筋理论重量表•注：圆钢与螺纹钢理论重量相同。直径(mm)ф5ф6Ф6.5ф8ф10ф12ф14ф16重量(Kg/m)0.1540.2220.2600.3950.6170.8881.211.58直径(mm)ф18ф20ф22ф25ф28ф30ф32ф40重量(Kg/m)2.002.472.983.854.835.556.319.87三、钢筋工程量计算•（一）钢筋•钢筋工程，应区别现浇、预制构件，不同钢种和规格，分别按设计长度乘以理论重量（Kg/m），以吨计算。钢筋砼构件中，常见钢筋形状有以下几种：•1、通长钢筋，也称直钢筋，是两端无弯钩又不弯起的钢筋。•2、带弯钩钢筋，指端部带弯钩的钢筋，弯钩通常分为半圆弯钩、斜弯钩和直弯钩三种类型。•3、弯起钢筋，主要用于梁、板支座附近的负弯距区域中，形式以弯起角“α”，α分为30°、45°、60°三种。•α＝30°，用于板中弯起钢筋；α•α＝45°，用于梁中弯起钢筋；•α＝60°，用于梁高度大于800mm时采用。•4、箍筋，是用来固定钢筋位置，用于梁、柱中，箍筋常用直径为ф4～ф10。•为了防止钢筋锈蚀,在钢筋周围留有砼保护层。在计算钢筋长度时，应按构件长度减去钢筋保护层厚度。•钢筋保护层厚度表a钢筋种类构件名称保护层厚度（mm）α受力筋墙板厚度≤10010厚度＞10015梁、柱和一般构件25基础有垫层35无垫层70分布筋墙、板10箍筋梁、柱15钢筋工程量的计算钢筋工程量的计算•（二）钢筋长度计算•1、通长钢筋长度计算L1＝l－2a•式中l：构件的结构长度•a：钢筋保护层厚度•2、带弯钩钢筋长度计算L2＝l－2a＋2l△•式中△l：钢筋一端的弯钩增加长度•钢筋弯钩增加长度（△l）表弯钩角度180°90°135°增加长度Ⅰ级钢筋6.25d3.5d4.9dⅡ级钢筋X＋0.9dX＋2.9dⅢ级钢筋X＋1.2dX＋3.6d•3、弯起钢筋长度计算•常用弯起钢筋的弯起角度有30°、45°、60°三种•弯起钢筋形...
