工程制图作业及答案VIP免费

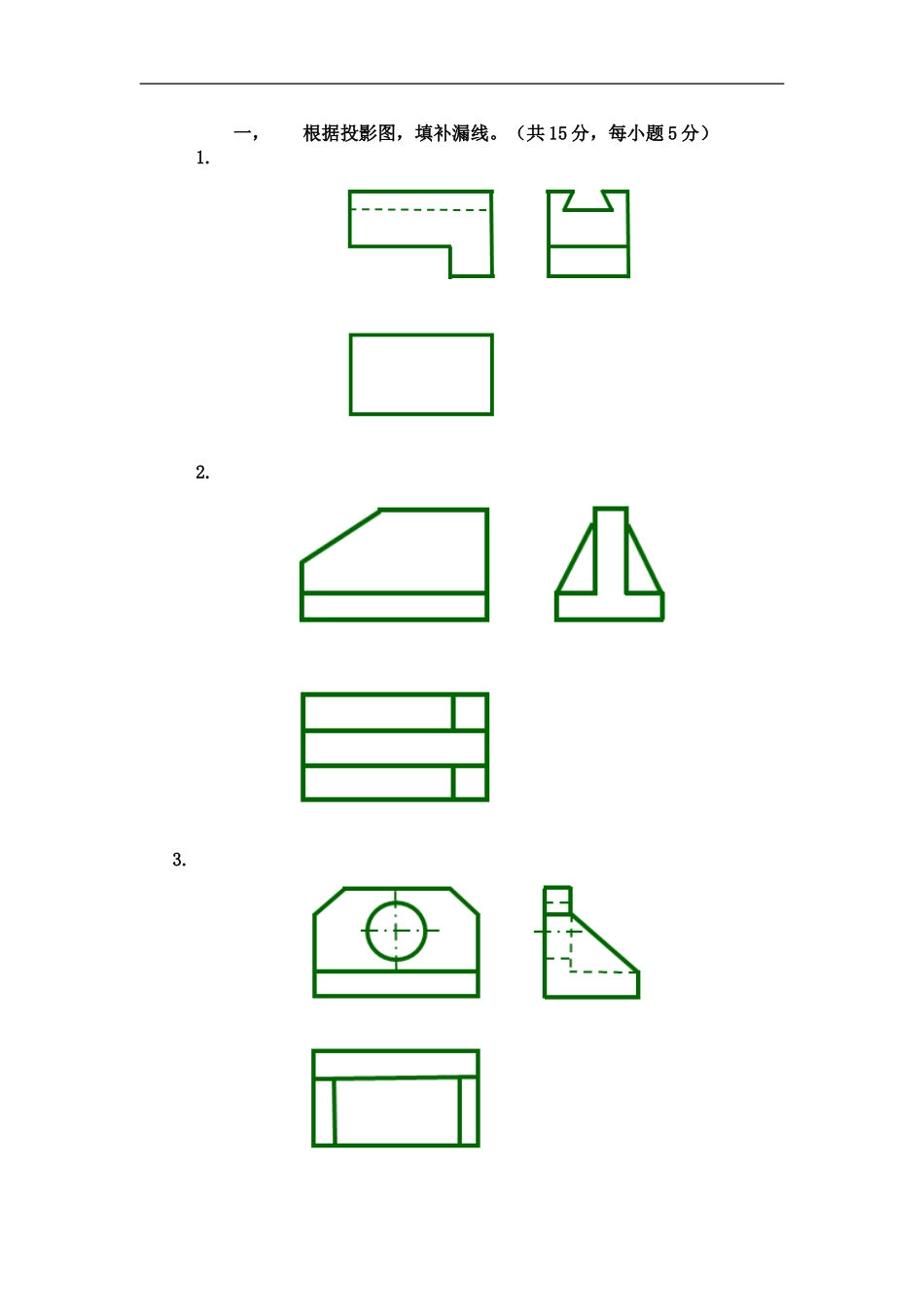

工程制图作业及答案_第1页
1/9

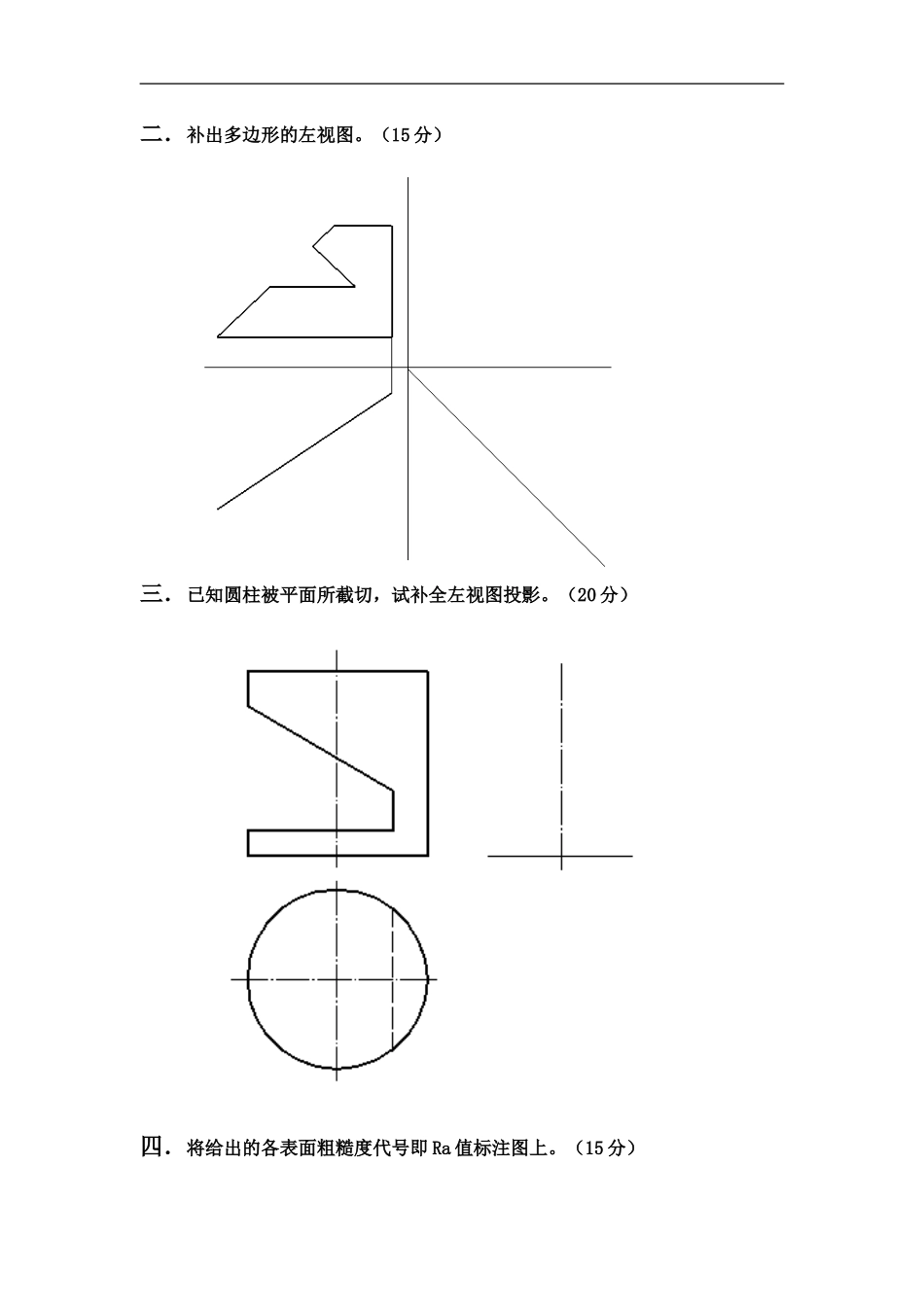

工程制图作业及答案_第2页
2/9

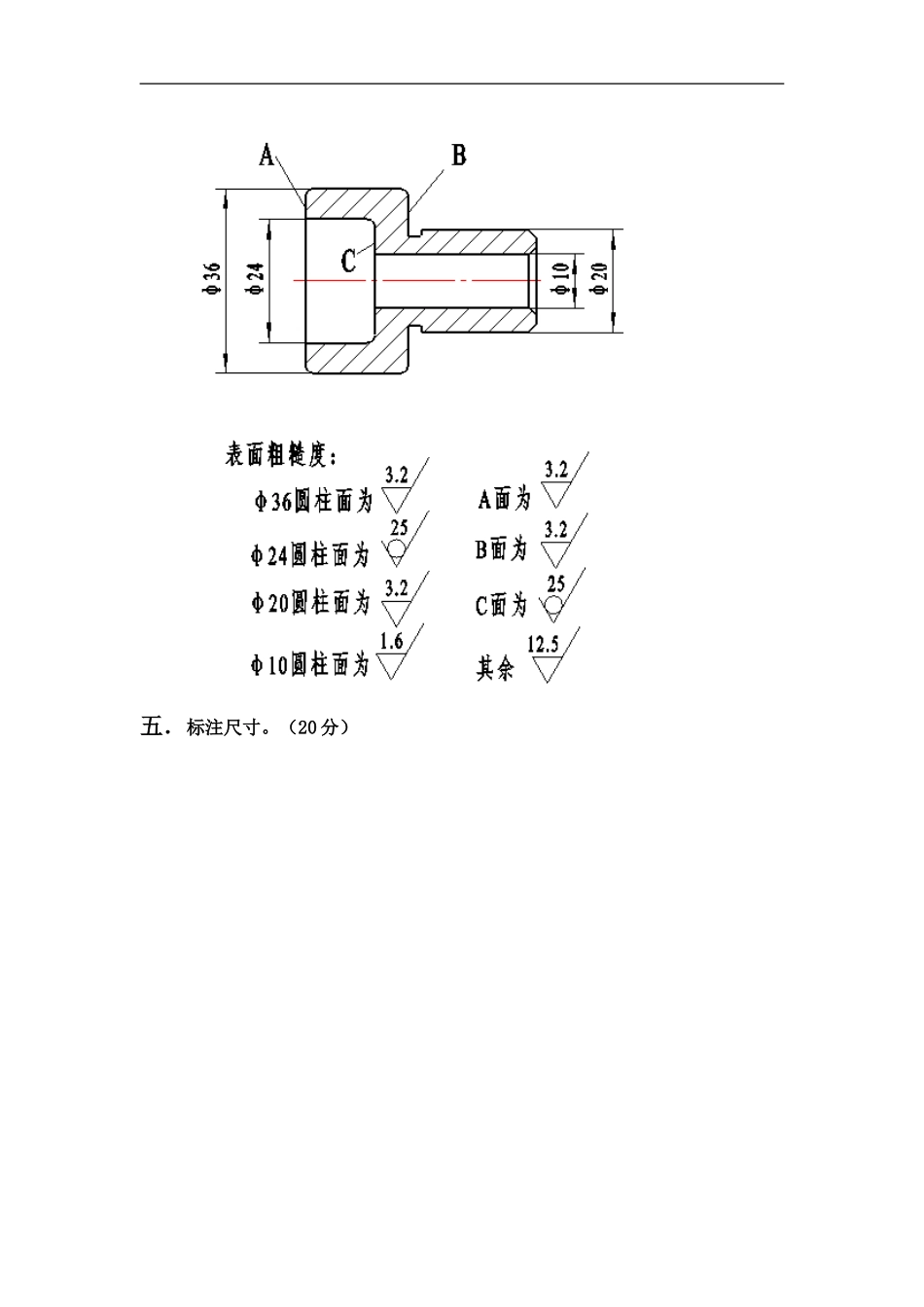

工程制图作业及答案_第3页
3/9
一,根据投影图,填补漏线。(共15分,每小题5分)1.2.3.二.补出多边形的左视图。(15分)三.已知圆柱被平面所截切,试补全左视图投影。(20分)四.将给出的各表面粗糙度代号即Ra值标注图上。(15分)五.标注尺寸。(20分)六.已知孔为φ22H7,轴为φ22f6,将该孔轴尺寸及公差带代号标注在下面图中。将该孔轴配合尺寸标注在装配图中,并说明该配合为(基孔)制(间隙)配合。
