珠江源大道道路施工图设计说明VIP免费

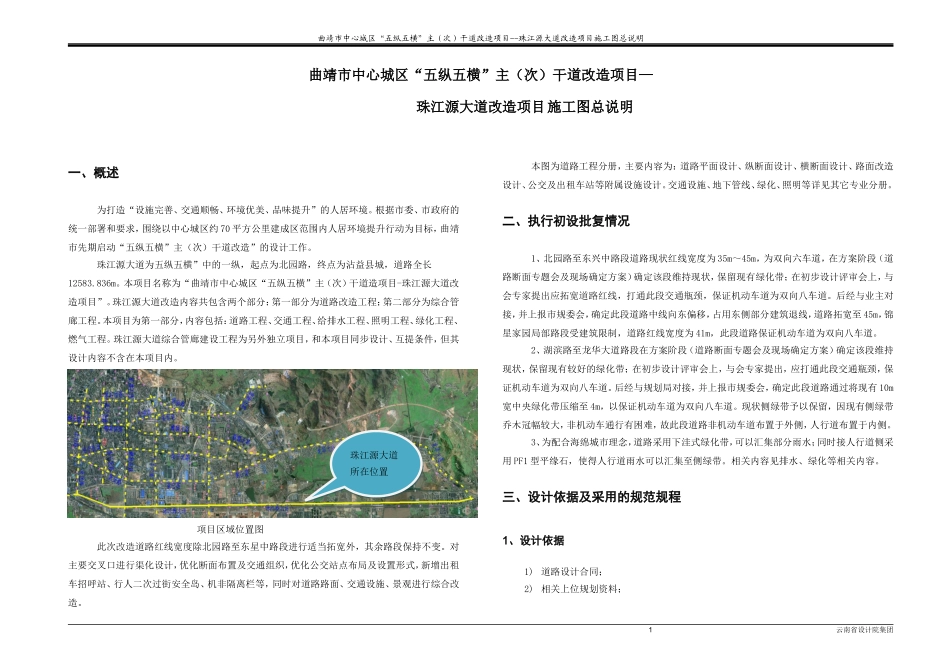

曲靖市中心城区“五纵五横”主（次）干道改造项目--珠江源大道改造项目施工图总说明曲靖市中心城区“五纵五横”主（次）干道改造项目—珠江源大道改造项目施工图总说明一、概述为打造“设施完善、交通顺畅、环境优美、品味提升”的人居环境。根据市委、市政府的统一部署和要求，围绕以中心城区约70平方公里建成区范围内人居环境提升行动为目标，曲靖市先期启动“五纵五横”主（次）干道改造”的设计工作。珠江源大道为五纵五横”中的一纵，起点为北园路，终点为沾益县城，道路全长12583.836m。本项目名称为“曲靖市中心城区“五纵五横”主（次）干道造项目-珠江源大道改造项目”。珠江源大道改造内容共包含两个部分：第一部分为道路改造工程；第二部分为综合管廊工程。本项目为第一部分，内容包括：道路工程、交通工程、给排水工程、照明工程、绿化工程、燃气工程。珠江源大道综合管廊建设工程为另外独立项目，和本项目同步设计、互提条件，但其设计内容不含在本项目内。项目区域位置图此次改造道路红线宽度除北园路至东星中路段进行适当拓宽外，其余路段保持不变。对主要交叉口进行渠化设计，优化断面布置及交通组织，优化公交站点布局及设置形式，新增出租车招呼站、行人二次过街安全岛、机非隔离栏等，同时对道路路面、交通设施、景观进行综合改造。本图为道路工程分册，主要内容为：道路平面设计、纵断面设计、横断面设计、路面改造设计、公交及出租车站等附属设施设计。交通设施、地下管线、绿化、照明等详见其它专业分册。二、执行初设批复情况1、北园路至东兴中路段道路现状红线宽度为35m～45m，为双向六车道，在方案阶段（道路断面专题会及现场确定方案）确定该段维持现状，保留现有绿化带；在初步设计评审会上，与会专家提出应拓宽道路红线，打通此段交通瓶颈，保证机动车道为双向八车道。后经与业主对接，并上报市规委会，确定此段道路中线向东偏移，占用东侧部分建筑退线，道路拓宽至45m，锦星家园局部路段受建筑限制，道路红线宽度为41m，此段道路保证机动车道为双向八车道。2、湖滨路至龙华大道路段在方案阶段（道路断面专题会及现场确定方案）确定该段维持现状，保留现有较好的绿化带；在初步设计评审会上，与会专家提出，应打通此段交通瓶颈，保证机动车道为双向八车道。后经与规划局对接，并上报市规委会，确定此段道路通过将现有10m宽中央绿化带压缩至4m，以保证机动车道为双向八车道。现状侧绿带予以保留，因现有侧绿带乔木冠幅较大，非机动车通行有困难，故此段道路非机动车道布置于外侧，人行道布置于内侧。3、为配合海绵城市理念，道路采用下洼式绿化带，可以汇集部分雨水；同时接人行道侧采用PF1型平缘石，使得人行道雨水可以汇集至侧绿带。相关内容见排水、绿化等相关内容。三、设计依据及采用的规范规程1、设计依据1)道路设计合同；2)相关上位规划资料；1云南省设计院集团珠江源大道所在位置珠江源大道所在位置曲靖市中心城区“五纵五横”主（次）干道改造项目--珠江源大道改造项目施工图总说明3)业主提供1:500地形图；4)现场踏勘及实测资料；5)相关专家意见及各政府职能部门意见。2、采用的规范规程(1)《城市道路测量规范》（CJJ/T8-2011）；(2)《道路工程制图标准》（GB50162-92）；(3)《无障碍设计规范》（GB50763-2012）；(4)《道路工程制图标准》（GB50162-92）；(5)《城市道路工程设计规范》（CJJ37-2012）；(6)《城市道路交叉口设计规程》（CJJ152-2010）；(7)《城市道路交叉口规划规范》（GB50647-2011）；(8)《城镇道路路面设计规范》（CJJ169-2012）；(9)《城市道路路基设计规范》（CJJ194-2013）；(10)《城市道路路线设计规范》（CJJ193-2012）；(11)《公路沥青路面设计规范》（JTGD50-2006）；(12)《公路沥青路面施工技术规范》（JTGF40-2004）(13)《公路路面基层施工技术规范》JTJ034—2000；(14)《公路路基设计规范》（JTGD30-2004）；(15)《公路沥青路面再生技术规范》（JTGF41-2008）；(16)《城市桥梁设计规范》（CJJ11-2011）；(17)《公路桥涵设计通用规范》（JTGD60-2004）；(18)《城市道路交通设施设计规范》（GB50688-2011）；(19)《...
