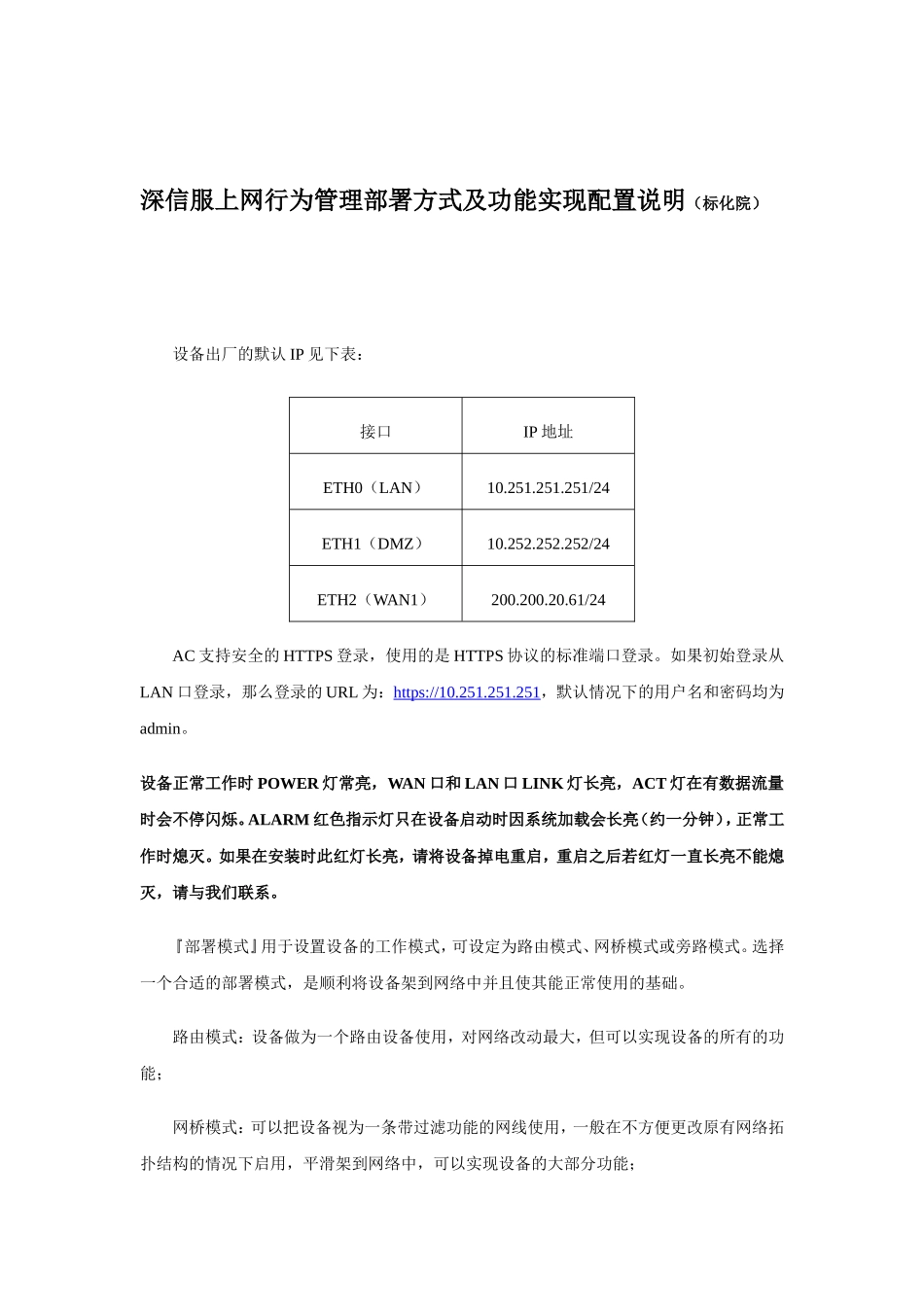

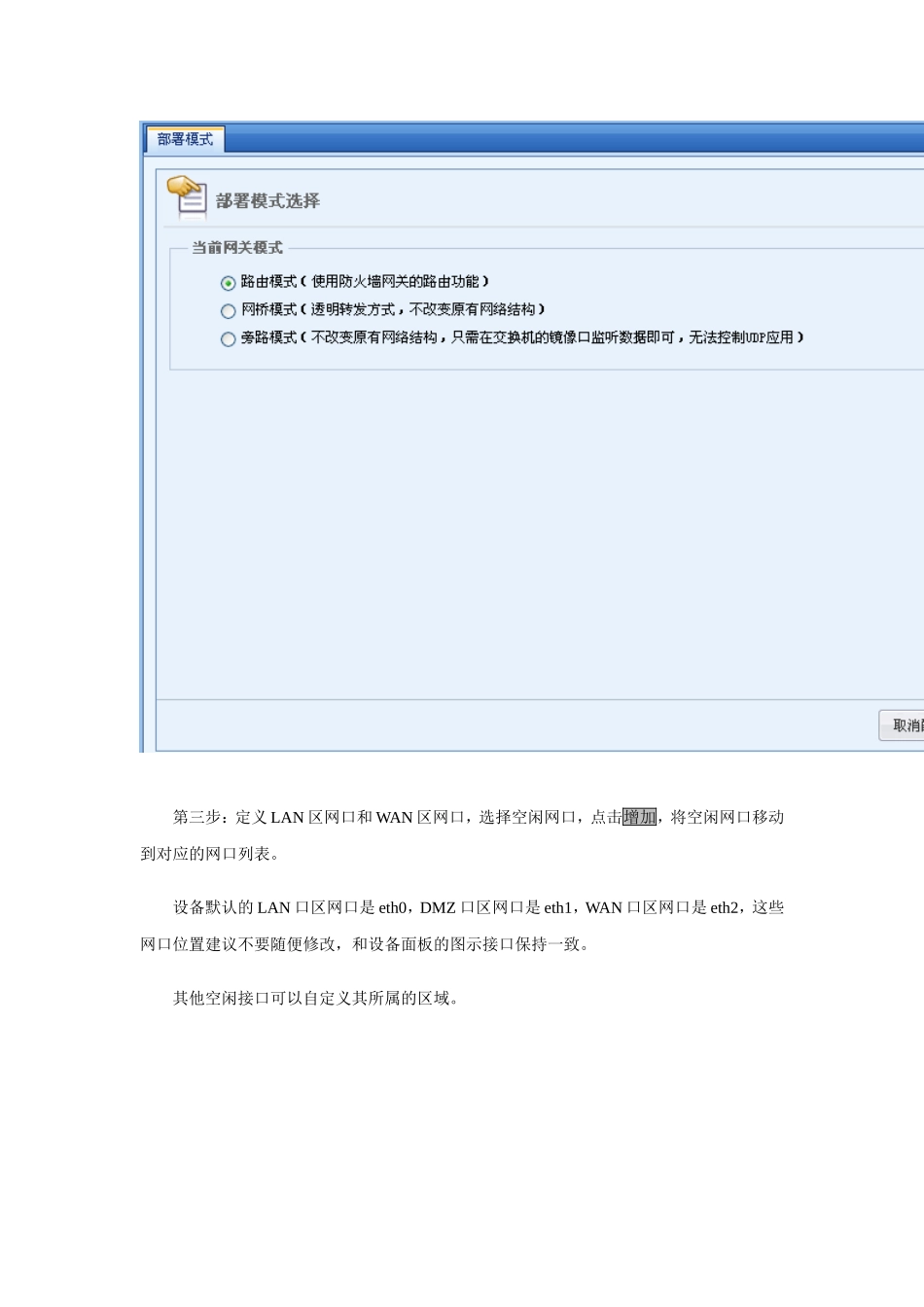

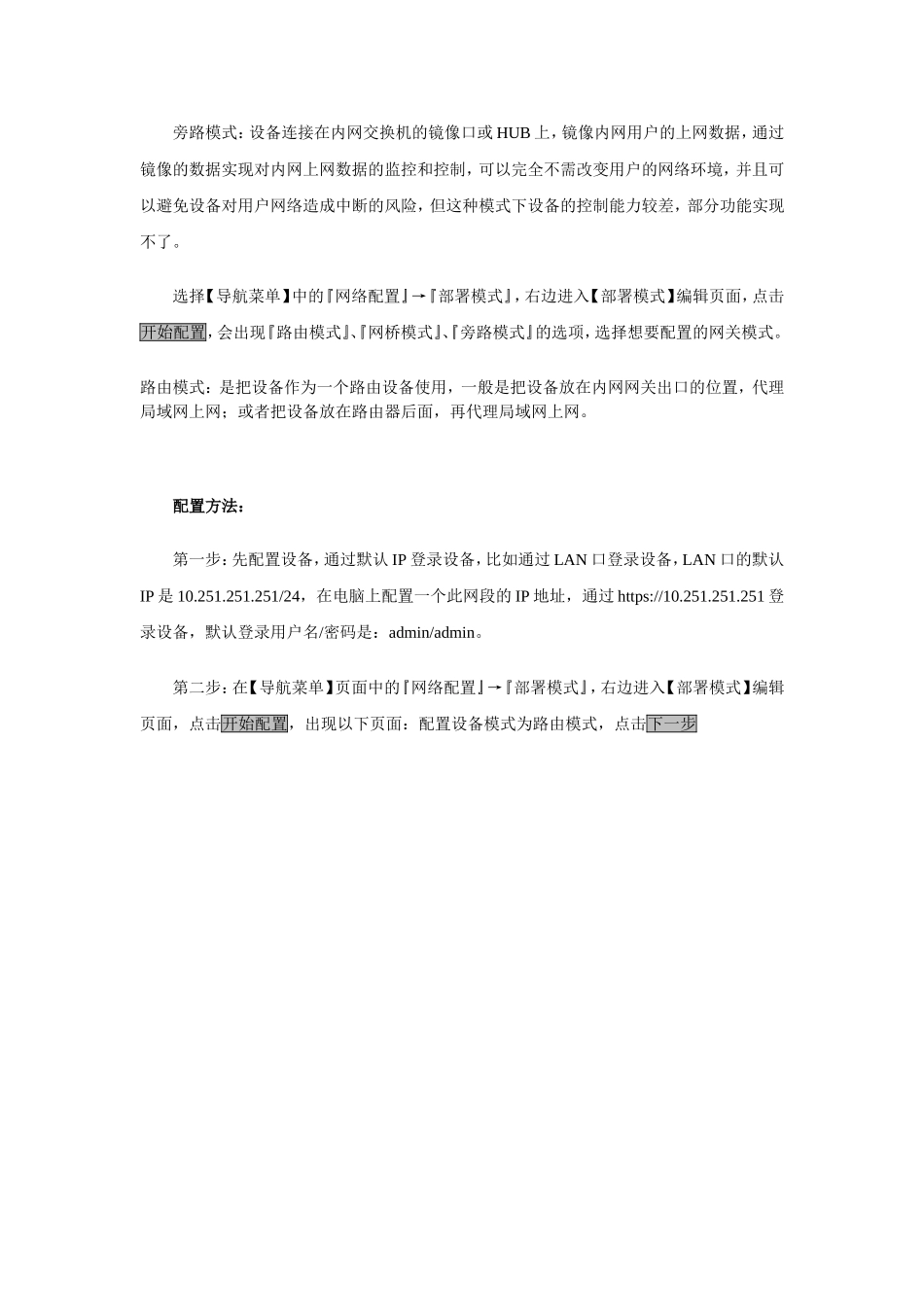

深信服上网行为管理部署方式及功能实现配置说明（标化院）设备出厂的默认IP见下表：接口IP地址ETH0（LAN）10.251.251.251/24ETH1（DMZ）10.252.252.252/24ETH2（WAN1）200.200.20.61/24AC支持安全的HTTPS登录，使用的是HTTPS协议的标准端口登录。如果初始登录从LAN口登录，那么登录的URL为：https://10.251.251.251，默认情况下的用户名和密码均为admin。设备正常工作时POWER灯常亮，WAN口和LAN口LINK灯长亮，ACT灯在有数据流量时会不停闪烁。ALARM红色指示灯只在设备启动时因系统加载会长亮（约一分钟），正常工作时熄灭。如果在安装时此红灯长亮，请将设备掉电重启，重启之后若红灯一直长亮不能熄灭，请与我们联系。『部署模式』用于设置设备的工作模式，可设定为路由模式、网桥模式或旁路模式。选择一个合适的部署模式，是顺利将设备架到网络中并且使其能正常使用的基础。路由模式：设备做为一个路由设备使用，对网络改动最大，但可以实现设备的所有的功能；网桥模式：可以把设备视为一条带过滤功能的网线使用，一般在不方便更改原有网络拓扑结构的情况下启用，平滑架到网络中，可以实现设备的大部分功能；旁路模式：设备连接在内网交换机的镜像口或HUB上，镜像内网用户的上网数据，通过镜像的数据实现对内网上网数据的监控和控制，可以完全不需改变用户的网络环境，并且可以避免设备对用户网络造成中断的风险，但这种模式下设备的控制能力较差，部分功能实现不了。选择【导航菜单】中的『网络配置』→『部署模式』，右边进入【部署模式】编辑页面，点击开始配置，会出现『路由模式』、『网桥模式』、『旁路模式』的选项，选择想要配置的网关模式。路由模式：是把设备作为一个路由设备使用，一般是把设备放在内网网关出口的位置，代理局域网上网；或者把设备放在路由器后面，再代理局域网上网。配置方法：第一步：先配置设备，通过默认IP登录设备，比如通过LAN口登录设备，LAN口的默认IP是10.251.251.251/24，在电脑上配置一个此网段的IP地址，通过https://10.251.251.251登录设备，默认登录用户名/密码是：admin/admin。第二步：在【导航菜单】页面中的『网络配置』→『部署模式』，右边进入【部署模式】编辑页面，点击开始配置，出现以下页面：配置设备模式为路由模式，点击下一步第三步：定义LAN区网口和WAN区网口，选择空闲网口，点击增加，将空闲网口移动到对应的网口列表。设备默认的LAN口区网口是eth0，DMZ口区网口是eth1，WAN口区网口是eth2，这些网口位置建议不要随便修改，和设备面板的图示接口保持一致。其他空闲接口可以自定义其所属的区域。第四步：完成网口定义，点击下一步，配置LAN区网口IP地址，此例中LAN口区的网口是eth0，此处配置eth0的地址是：192.168.1.12/255.255.255.0第五步：配置WAN区网口，此例中WAN口区的网口是eth2。WAN口支持以太网和ADSL拨号两种类型，此例中公网线路是光纤接入，固定分配公网IP地址的，所以选择[以太网]。1、如果线路是ADSL拨号，需要将WAN口和modem相连。勾选[自动拨号]作用是在拨号线路异常断开后自动重新拨号，或者是重启设备后自动拨号。分别在[账号]和[密码]中输入拨号的账号和密码。第六步：配置DMZ区网口，此例中DMZ区的网口是eth1，配置[IP地址]和[子网掩码]。第七步：NAT配置，用于设置代理上网规则，当设备做网关，直接接公网线路时，需要在设备上做代理上网设置，以代理内网用户正常上网。设置完成后，会在『NAT代理上网』中新增一条代理规则“代理LAN口上网”。第八步：配置完毕，检查配置无误后，点击提交设置完毕需要重启设备才可以生效，在弹出的提示框中点击是。第九步：此例中由于内网网段跟设备LAN口不在同一网段，需要加上设备到内网的系统路由，在【导航菜单】页面中的『网络配置』→『静态路由』，右边进入【静态路由】编辑页面，点击新增则可以添加路由。当内网有多个网段时需要相应的添加多条系统路由。第十步：基本配置完毕后，将设备接入网络中，WAN口接外网线路，LAN口接内网交换机。并且将内网交换机的上网路由指向AC设备的LAN口。1．设备工作在路由模式时，局域网内电脑的网关都是指向设备的LAN口...
