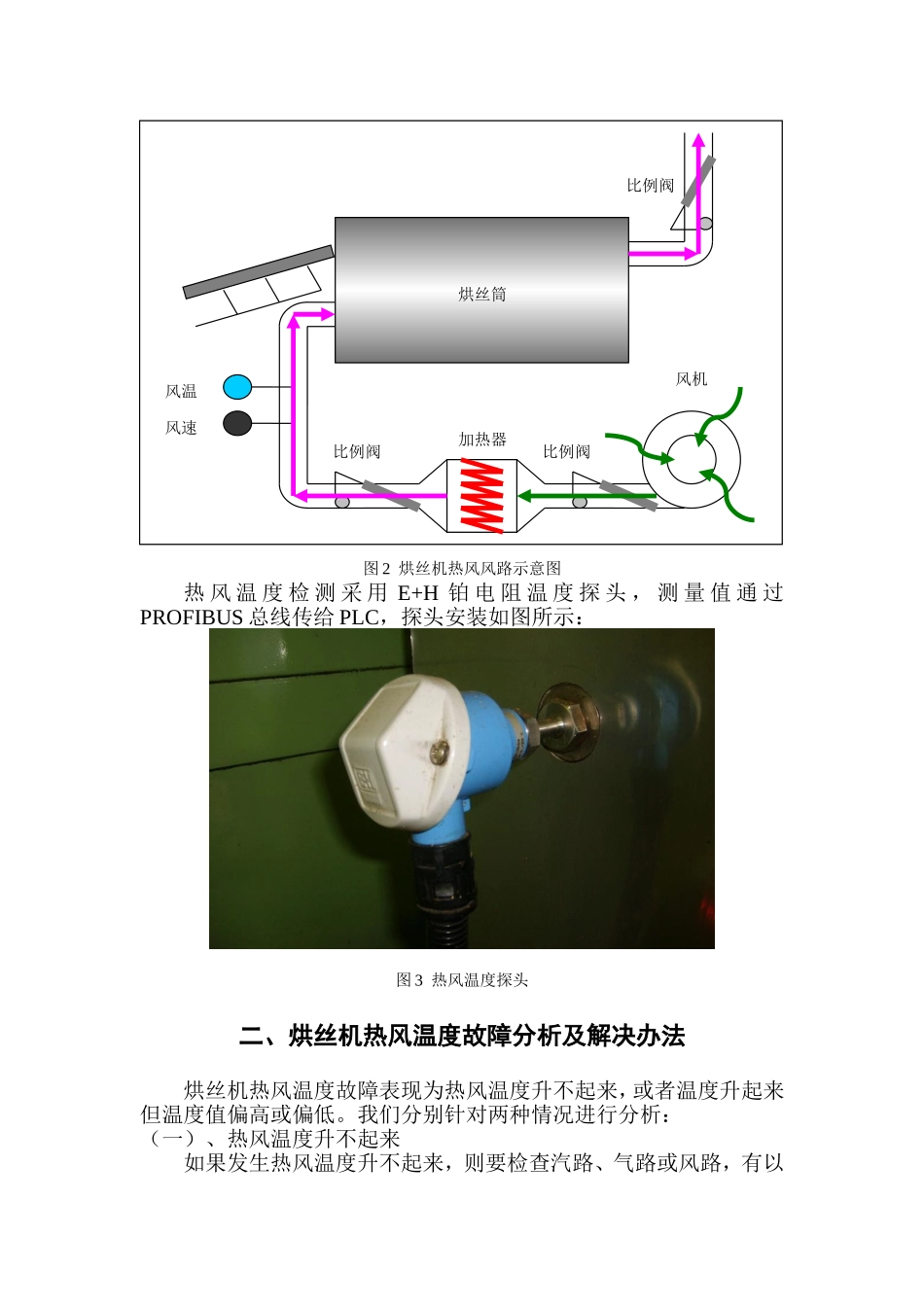

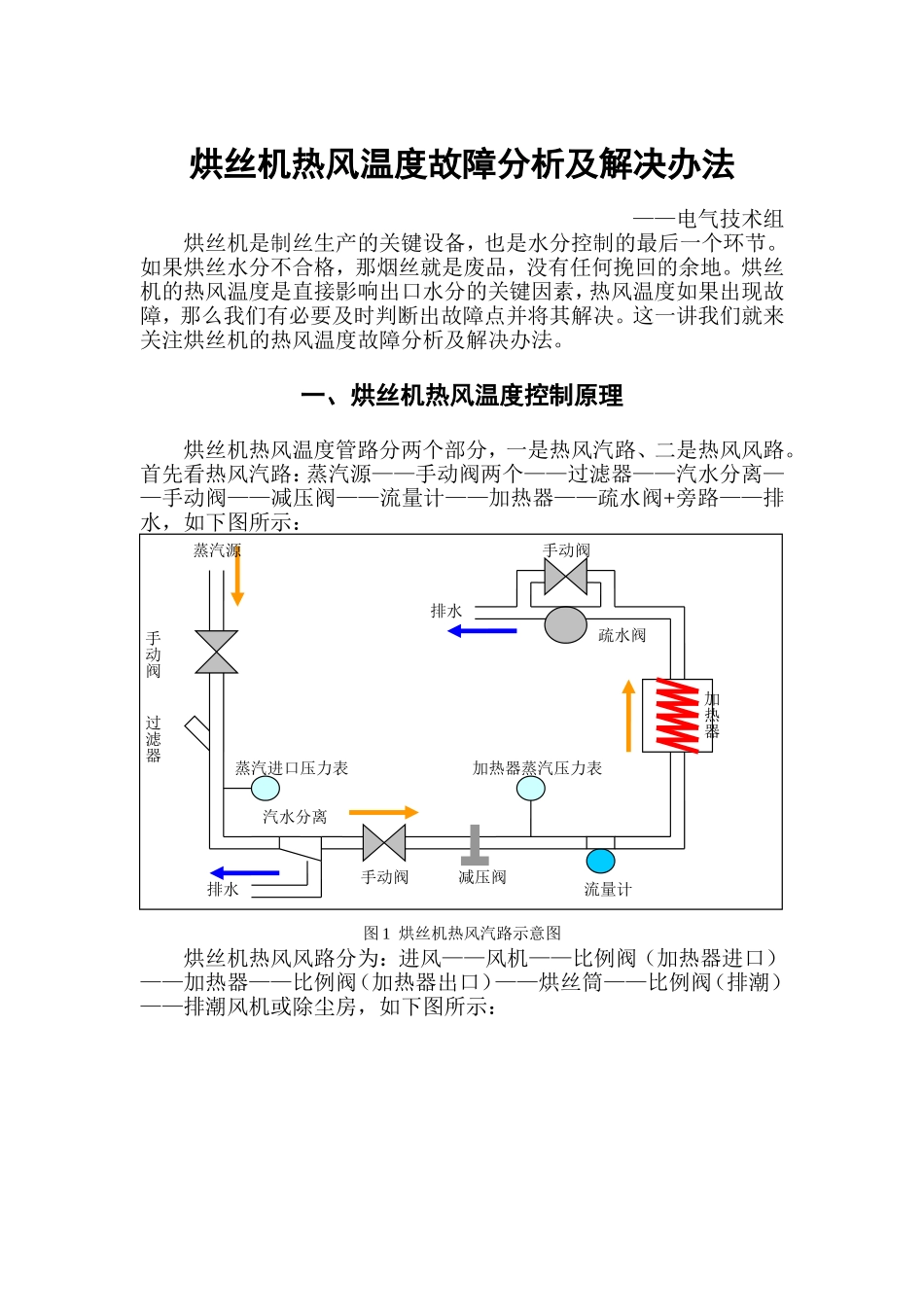

烘丝机热风温度故障分析及解决办法——电气技术组烘丝机是制丝生产的关键设备，也是水分控制的最后一个环节。如果烘丝水分不合格，那烟丝就是废品，没有任何挽回的余地。烘丝机的热风温度是直接影响出口水分的关键因素，热风温度如果出现故障，那么我们有必要及时判断出故障点并将其解决。这一讲我们就来关注烘丝机的热风温度故障分析及解决办法。一、烘丝机热风温度控制原理烘丝机热风温度管路分两个部分，一是热风汽路、二是热风风路。首先看热风汽路：蒸汽源——手动阀两个——过滤器——汽水分离——手动阀——减压阀——流量计——加热器——疏水阀+旁路——排水，如下图所示：图1烘丝机热风汽路示意图烘丝机热风风路分为：进风——风机——比例阀（加热器进口）——加热器——比例阀（加热器出口）——烘丝筒——比例阀（排潮）——排潮风机或除尘房，如下图所示：减压阀手动阀加热器蒸汽压力表流量计汽水分离蒸汽进口压力表过滤器手动阀疏水阀手动阀加热器蒸汽源排水排水图2烘丝机热风风路示意图热风温度检测采用E+H铂电阻温度探头，测量值通过PROFIBUS总线传给PLC，探头安装如图所示：图3热风温度探头二、烘丝机热风温度故障分析及解决办法烘丝机热风温度故障表现为热风温度升不起来，或者温度升起来但温度值偏高或偏低。我们分别针对两种情况进行分析：（一）、热风温度升不起来如果发生热风温度升不起来，则要检查汽路、气路或风路，有以比例阀风机加热器比例阀比例阀风温风速烘丝筒下几种情况：1、有没有蒸汽？观察加热器进口蒸汽压力表（见下图），看压力是否在8KG左右，否则请检查蒸汽管路，可能是手动阀没有打开，或者是过滤网堵塞，抑或是减压阀故障，逐个判断。图4加热器进口蒸汽压力表2、有没有空压？打开空压面板门，观察空压面板（见下图），看空压阀门是否开启，空压表是否有压力，否则请检查空压管路。图5空压面板3、热风风机是否正常？观察热风风机，看其运行是否正常，如果正常则看进风口是否有负压，否则检查风机及叶轮（见下图）。图6热风风机及其进风口4、热风温度和风量风门控制比例阀开了吗？观察热风温度和风量风门控制比例阀（图7），看其是否打开，否则请检查比例阀及控制器的输出值（图8），看其是否一致。图7热风温度和风量风门控制比例阀图8控制器输出值（二）、热风温度偏高或偏低。1、气源问题观察加热器的供气压力值，如果大于8KG，则热风温度可能偏高，否则可能偏低，检查减压阀、过滤器等是否正常。图9蒸汽过滤器和减压阀2、疏水阀问题疏水阀旁路打开或内漏，则热风温度可能偏高；疏水阀有故障不能正常疏水或车间排水管路不畅，则热风温度可能偏低。如果出现该故障，请检查疏水阀或排水管路。图10疏水阀及其旁路3、热风风机运行频率过高或过低热风风机变频器运行频率设定过高，则热风温度可能偏高；反之则偏低。如果出现该故障，适当调整风机运行频率。图11热风风机运行频率设定及显示界面4、热风温度控制比例阀故障热风温度控制比例阀零点不正确或关不死，有可能影响热风温度偏高或偏低，见下图。如果出现该故障，需调整零点，检查风门位置，看其是否能关闭和正常调节。图12热风温度控制5、风量风门控制比例阀故障风量风门控制比例阀零点不正确或关不死，有可能造成热风温度偏高或偏低，见下图。如果出现该故障，处理方法同上。图13风量风门控制6、负压检测错误负压检测偏大或偏小，将导致风量风门开启偏大或偏小，从而影响热风温度。如果检测值出错，需检查线路、维修或者更换仪表。热风温度控制比例阀冷风道热风道翻板风量风门控制比例阀冷风道热风道翻板图14负压检测7、热风风道转弯处堵塞热风风道转弯处发生堵塞，则热风不能顺利通过该弯道进入烘丝筒，位于弯道上方的热风温度探头检测到的风温值将降低。如果发生堵塞，则可通过弯道旁边的疏通口清理风道，如下图所示。图15热风风道8、排潮转网堵塞排潮下方的转网发生堵塞（见下图），可能是保养时清洗不及时，也可能是转网吹扫气的旋转汽缸未动作或吹扫气未打开导致转网吹扫失败导致堵塞，从而导致排潮不畅而风温偏高。此时应在保养时将转网清洗干净，检查旋转汽缸未动作或吹扫气未打...
