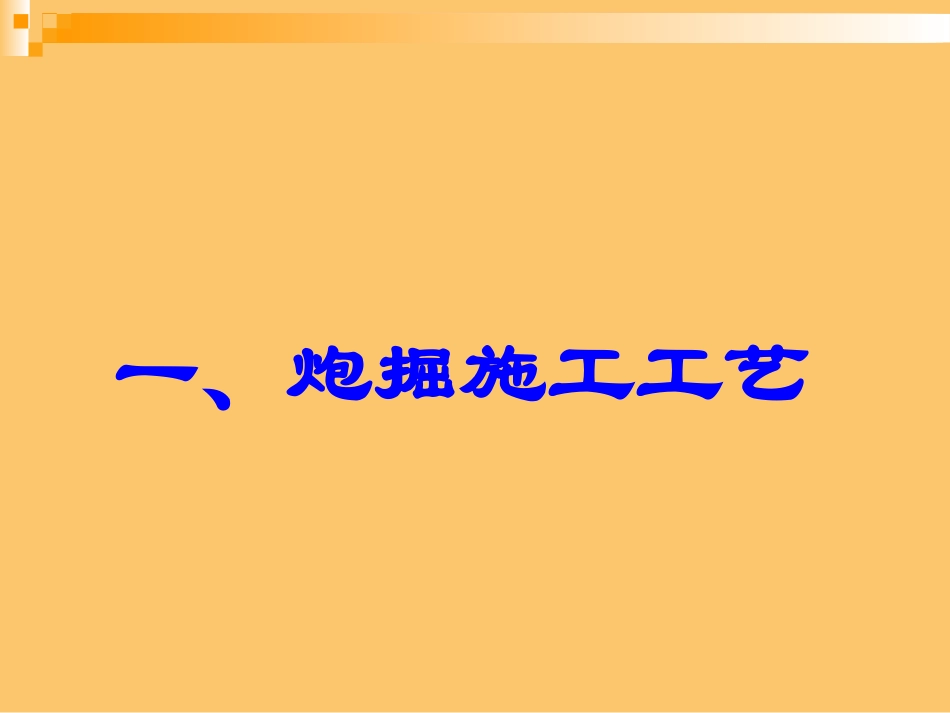

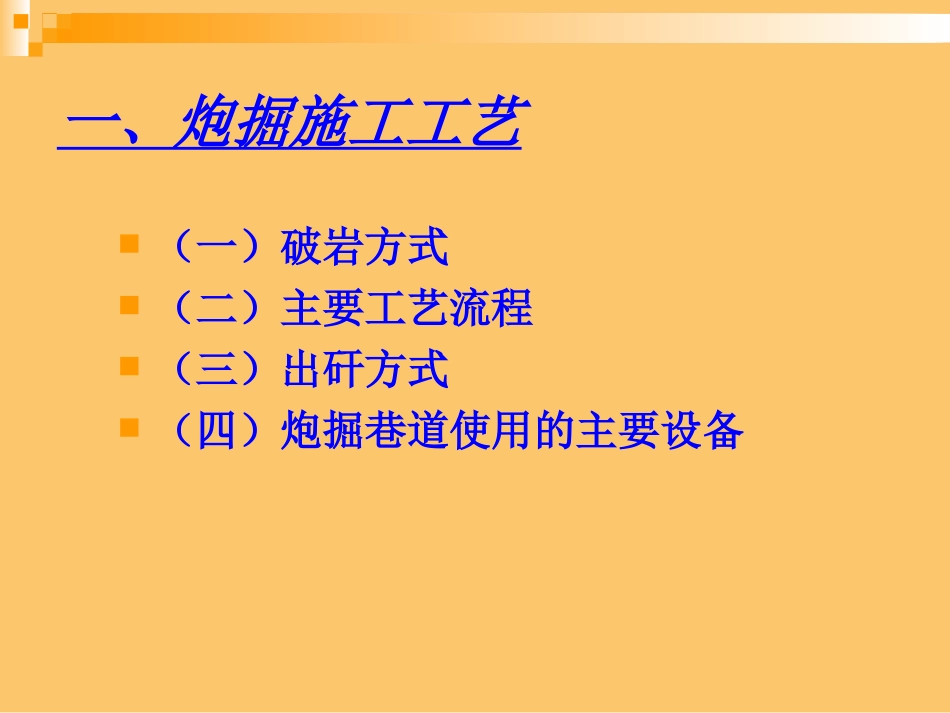

巷道掘进工艺新巨龙能源有限责任公司李伟2009年12月一、炮掘施工工艺一、炮掘施工工艺（一）破岩方式（二）主要工艺流程（三）出矸方式（四）炮掘巷道使用的主要设备（一）破岩方式采用钻爆法施工。采用风钻配直径22mm中空六角钢钎及直径32mm柱齿钻头。全部采用湿式打眼，按照定人、定钻、定眼、定位、定责的原则打眼。打眼前，首先根据中腰线及设计要求，画出巷道轮廓线，然后按光爆原理及炮眼布置要求布置炮眼，炮眼掏槽方式采用楔形掏槽或复式掏槽。采用光面爆破，使用Φ27×150mm×100g煤矿许用乳化炸药，Ⅰ～Ⅴ段毫秒延期电雷管，总延期时间不超过130毫秒，MFB-200、MFB-100型矿用安全网路闭锁发爆器引爆。煤巷采用全断面一次打眼一次爆破；岩石巷道断面超过12m2，采用台阶法掘进，巷道断面低于12m2的情况采用全断面一次爆破。采用台阶法掘进时，分上、下台阶组织掘进，上台阶超前下台阶一般为6~8米。采用上、下台阶一次定炮、一次拉炮方式施工，严禁一次定炮、分次拉炮。（一）破岩方式掏槽方式：分直眼掏槽和斜眼掏槽，目前主要采用斜眼掏槽。眼数四至六个，眼中间距1200mm，眼底间距300mm，排距400mm，眼深比其它炮眼加深200mm。装药结构：炮眼采用正向连续装药，用水炮泥和粘土炮泥封实。（二）主要工艺流程岩巷：交接班→敲帮问顶→打设上部炮眼(出后部矸石)→装药、爆破(上部)→洒水、安全检查→初喷临时支护→出上部煤矸→上部锚网索喷支护(打设下部炮眼)→装药、爆破(下部)→洒水、安全检查→出下部煤矸→下部锚网喷支护→检查清理。煤巷：交接班→敲帮问顶→打设炮眼(出后部矸石)→装药、爆破→洒水、安全检查→临时支护→顶板锚网带支护→两帮支护→检查清理。（三）出矸方式炮掘迎头采用耙装机扒装，耙装机距迎头的大于6米小于30m，耙装机接矿车、皮带或溜子。也有的矿井采用装岩机装矸。（四）炮掘巷道使用的主要设备主要设备有P-60B扒装机（全套或机身）、转六喷浆机、7655型风钻、MQT-120型锚杆机、MQS-50/1.9型风煤钻、风动锚索张拉器MQ17-200型、SGB-40T型刮板运输机。二.综掘施工工艺二、综掘施工工艺（一）矿井综掘机状况（二）施工方式（三）工艺流程（四）掘进机的选型（一）矿井综掘机状况新巨龙公司现有EBZ-200TY、S200M、EBZ-200A、EBH-300A、EBZ-315H、AHM105等型号综掘机，其中EBH-300A、EBZ-315H、AHM105用于岩巷掘进，其余用于煤巷及半煤岩。（二）施工方式采用综掘机截割破岩切割方式：煤巷一般由上帮底部左侧进刀，沿底板从左至右扫地掏槽，至右帮后向上移动截割头，再自右至左螺旋上升截割，接近顶板时，截割头要离开顶板100-300mm，防止截割头破坏顶板。岩巷一般由巷道拱基线的中部进刀自左至右，再自右至左螺旋向上截割，截割至巷道顶部时，对顶板进行临时支护和一次支护，然后由上而下左右往复截割扫地，至设计底板高度。（三）工艺流程岩巷：交接班安全检查→校对中线后画出巷道轮廓线→切割迎头→安全检查→初喷临时支护→出矸→锚网索喷支护→检修综掘机、验收质量→复喷→检查。煤巷：交接班安全检查→校对中线后画出巷道轮廓线→洒水、综掘机割煤(岩)→临时支护→(手镐刷帮)永久支护(打注水孔注水)→检修综掘机、皮带机，延转载机，检查。（四）掘进机的选型掘进机应按煤岩特征、巷道断面大小、煤岩硬度系数等进行选择。只要巷道断面允许，应以大型掘进机为主，以确保设备可靠运行。三.掘锚机施工工艺三、掘锚机施工工艺（一）截割操作程序（二）支护方式（三）装岩方式（一）截割操作程序1、向前行走，掘锚机进入工作位置。截割开始前，放下尾部液压稳定架。2、抬起前探梁，抬起截割臂，截割臂将停在设定的顶板位置。3、掏槽：自顶板下200-300mm处进刀掏槽。4、向下截割：自上而下截割，截割头达到设定的底板位置时，停止向下截割。（一）截割操作程序5、截割臂退回：平整和清理底板。6、停机，重新启动，选择打锚杆模式，打安锚杆。7、选择行走：当打锚杆工作完成，按下OK按钮并且放下顶板液压支撑架。8、向前行走：确定前铲板已放下并且副板已打开清理底板。进入...
