液压与气压传动 第二章VIP免费

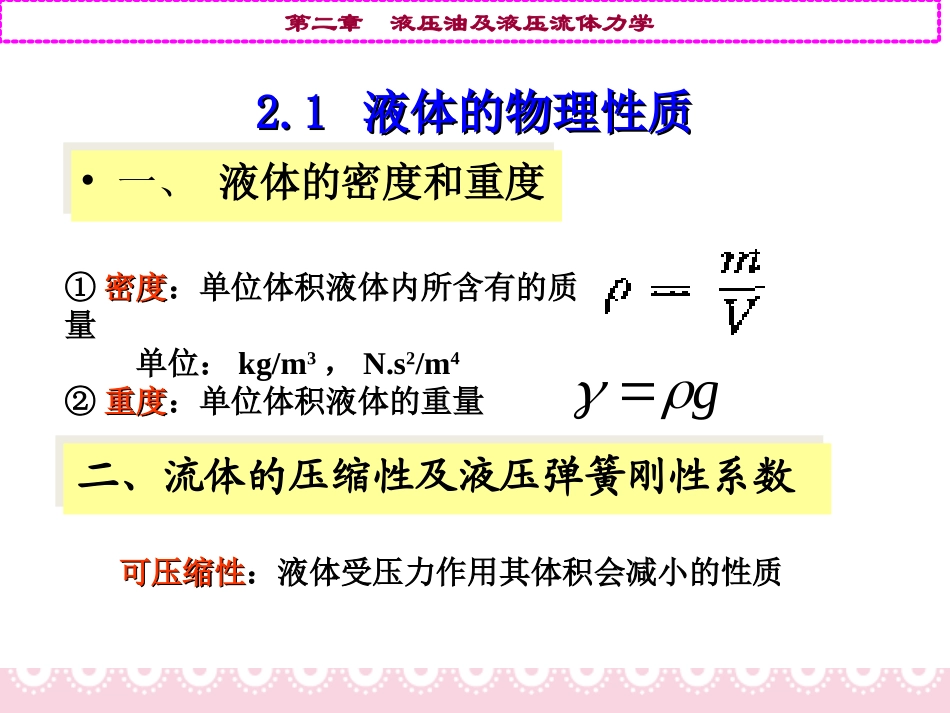

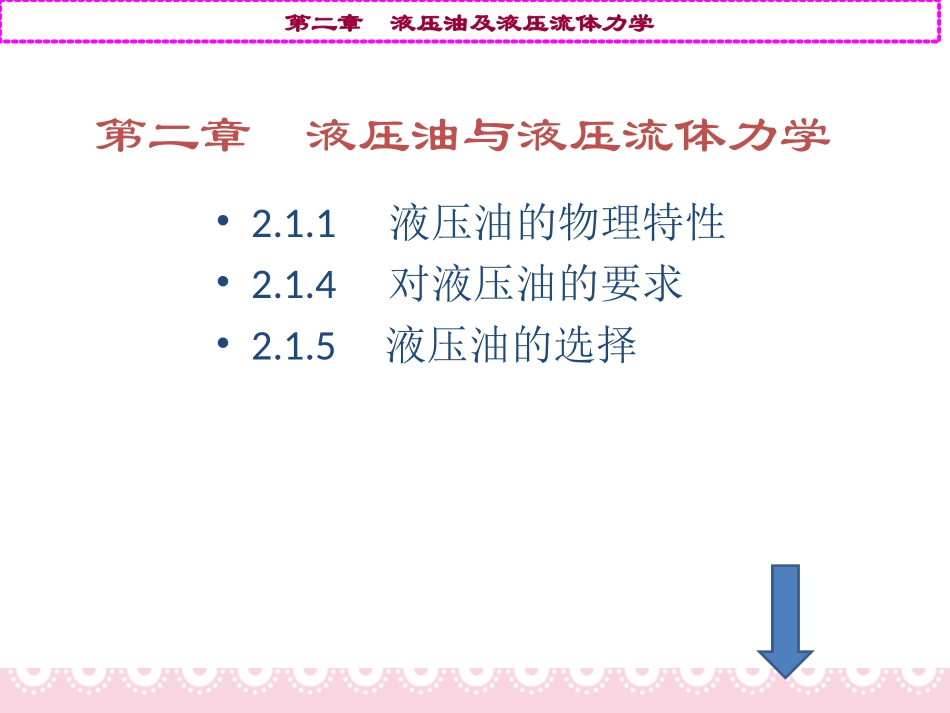

第二章液压油及液压流体力学液压与气压传动青岛科技大学机电工程学院制作人吴天第二章液压油及液压流体力学第二章液压油与液压流体力学•2.1.1液压油的物理特性•2.1.4对液压油的要求•2.1.5液压油的选择第二章液压油及液压流体力学2.12.1液体的物理性质液体的物理性质•一、液体的密度和重度•一、液体的密度和重度g①密度密度：单位体积液体内所含有的质量单位：kg/m3，N.s2/m4②重度重度：单位体积液体的重量二、流体的压缩性及液压弹簧刚性系数二、流体的压缩性及液压弹簧刚性系数可压缩性可压缩性：液体受压力作用其体积会减小的性质第二章液压油及液压流体力学2.12.1液体的物理性质液体的物理性质•二、可压缩性•液压油的体积将随压力的增高而减小。•体积压缩系数VVp1即单位压力变化下的体积相对变化量体积变化初始体积压力变化第二章液压油及液压流体力学体积弹性模量K•V一定，在同样Δp下，K越大,ΔV越小•说明K越大，液体的抗压能力越强•矿物油K=(1.4～2.0)×109N/m2•钢K=2.06×1011N/m2•k钢=100～150k油•在静态下工作时，不考虑液体的可压缩性。VpVK1第二章液压油及液压流体力学2.12.1液体的物理性质液体的物理性质•液压弹簧及其刚度计算液压弹簧及其刚度计算AFplAVVKAlFkh2封闭在容器中的液体在外力作用下的情况类似弹簧，外力增大体积减小，外力减小体积增大。压力变化体积变化dVdpVVpVkV）（0lim1按弹簧定义第二章液压油及液压流体力学三粘性•附着力•液体与固体表面•内聚力•液体分子与分子之间液体在外力作用下流动（或有流动趋势）时，分子间的内聚力要阻止分子相对运动而产生的一种内摩檫力，这种现象叫做液体的粘性第二章液压油及液压流体力学粘性示意图•下板固定•上板以u0运动•附着力•A点：u=0•B点：u=u0•内摩擦力•两板之间液流速度逐渐小。BAxz根据实际测定的数据所知，流体层间的内摩擦力T与流体层的接触面积A及流体层的相对流速du成正比，而与此二流体层间的距离dz成反比第二章液压油及液压流体力学牛顿内摩擦定律式中：μ—粘度系数du/dz—速度梯度dzdu切应力:当速度梯度变化时，μ为不变常数的流体称为牛顿流体，μ为变数的流体称为非牛顿流体。第二章液压油及液压流体力学粘度•三种表示方法dzdu2)运动粘度单位：Pa.S（帕秒）单位：m2/sdzdu1)动力粘度第二章液压油及液压流体力学3)相对粘度(恩氏粘度)21ttE式中：t1–油流出的时间t2－20OC蒸馏水流出时间恩氏粘度与运动粘度的换算关系610)31.631.7(tEE200mlφ=2.8mm恩氏粘度计第二章液压油及液压流体力学粘度与压力的关系第二章液压油及液压流体力学粘度与温度的关系•T↑μ↓•影响：μ大，阻力大，能耗↑•μ小，油变稀，泄漏↑•限制油温：T↑↑，加冷却器•T↓↓，加热器第二章液压油及液压流体力学粘温图返回目录第二章液压油及液压流体力学2.1.4对液压油的要求•1.合适的粘度，粘温性好•2.润滑性能好•3.杂质少•4.相容性好•5.稳定性好•6.抗泡性好、防锈性好•7.凝点低,闪点、燃点高•8.无公害、成本低第二章液压油及液压流体力学液压油的种类液压油的种类：（1）矿物油系液压油（可燃性）：主要由石腊基（paraffinbase）的原油精制而成，再加抗氧化剂和防锈剂，为用途最多的一种；其缺点为耐火性差。（2）耐火性液压油（难燃性）：专用于防止有引起火灾危险的乳化型液压油。有水中油滴型（o/w）和油中水滴形（w/o）两种，水中油滴型（o/w）的润滑性差，会侵蚀油封和金属；油中水滴形（w/o）化学稳定性很差。（3）专用液压油：航空、舰船、炮用及车辆制动用液压油。返回目录第二章液压油及液压流体力学液压油液的选择•一、液压油液的选择•1.优先考虑粘性•ν=11.5～41.3cSt即20、30、40号机械油•2.按工作压力p高，选μ大；p低，选μ小•3.按环境温度T高，选μ大；T低，选μ小•4.按运动速度v高，选μ小；v低，选μ大•5.其他•（污染、抗燃、毒性）•（相容性、稳定性、防锈抗腐）•（价格、使用寿命、更换）工作条件工作环境油液质量经济性返回目录第...
