热管换热器设计正文部分VIP免费

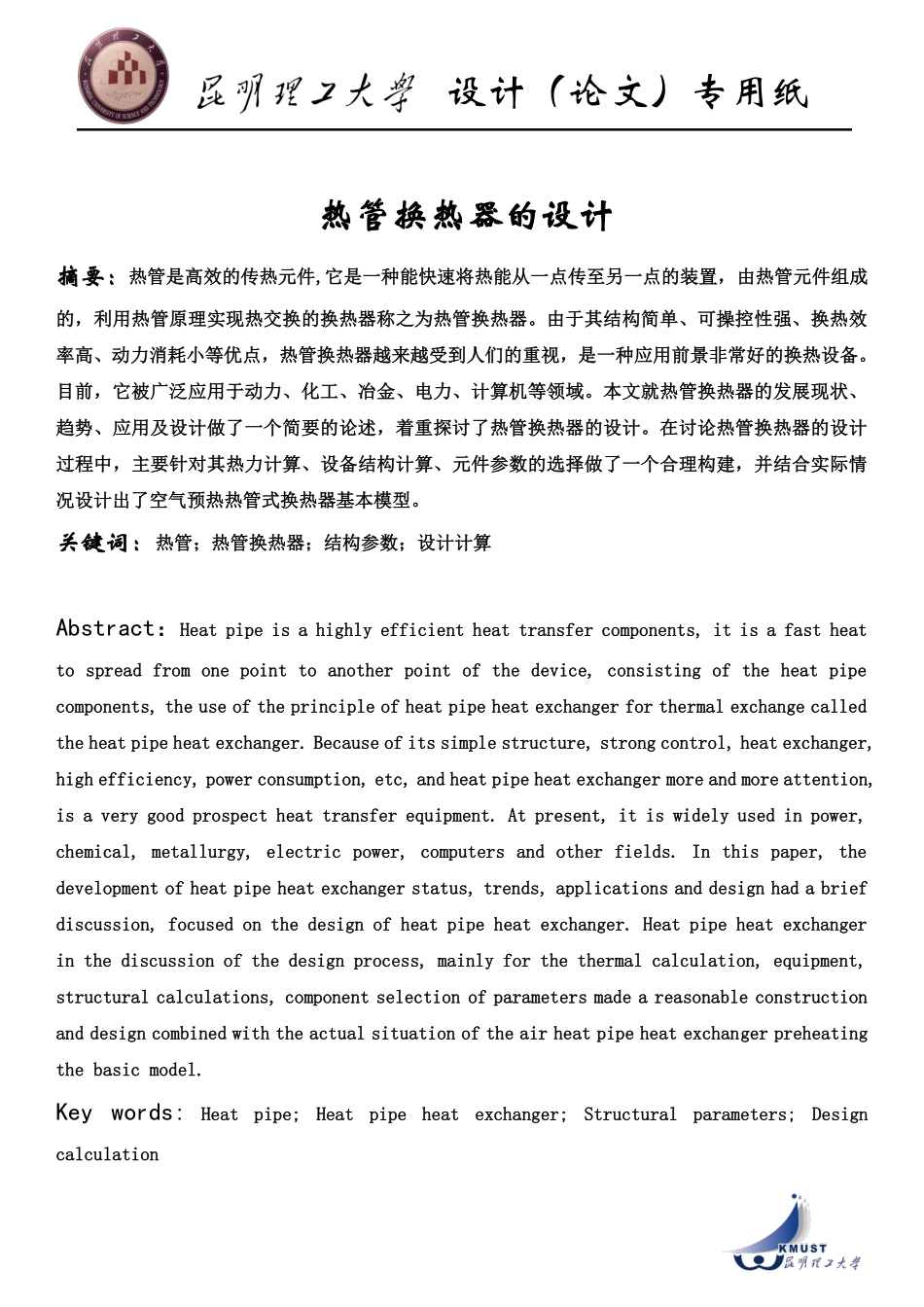

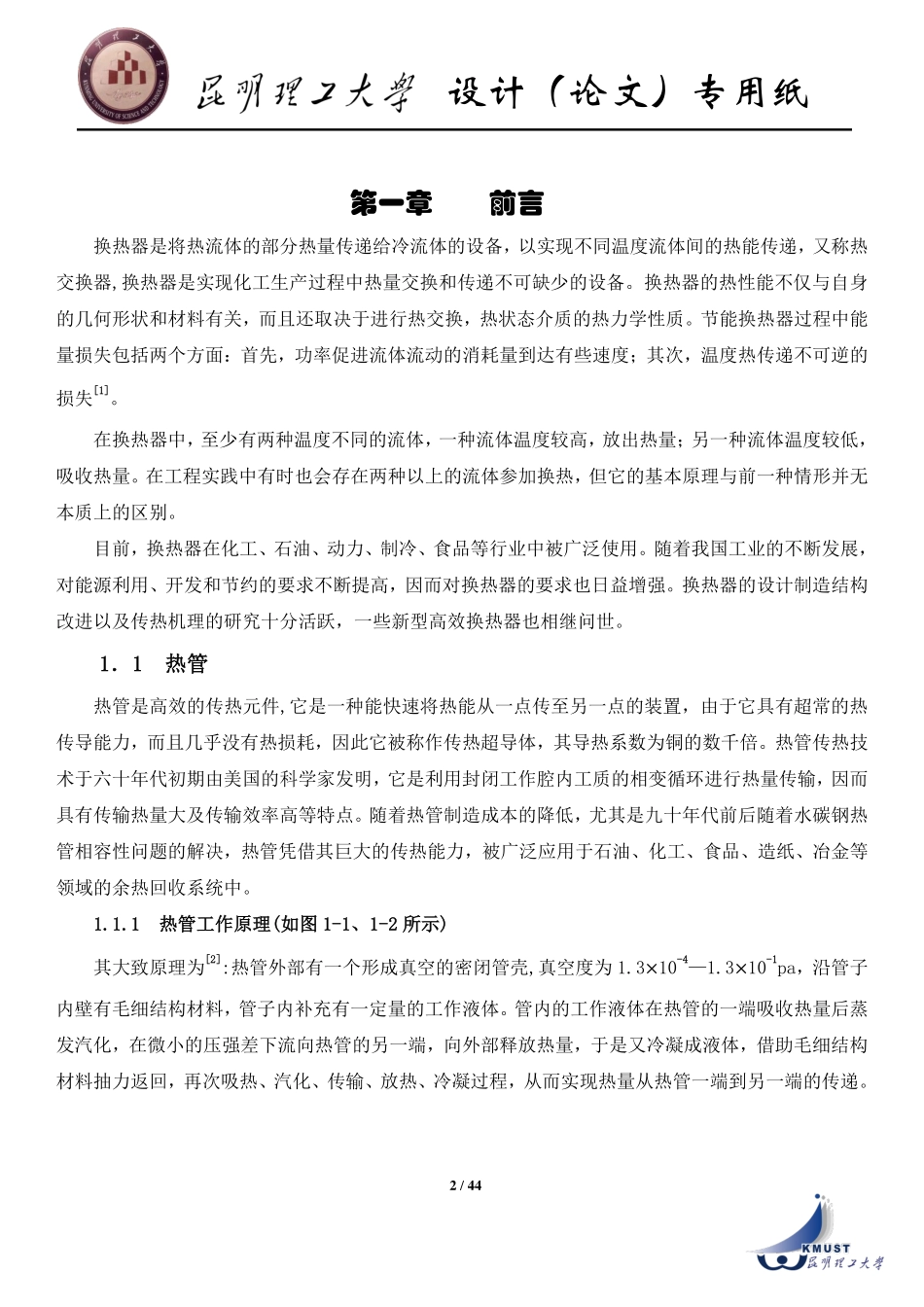

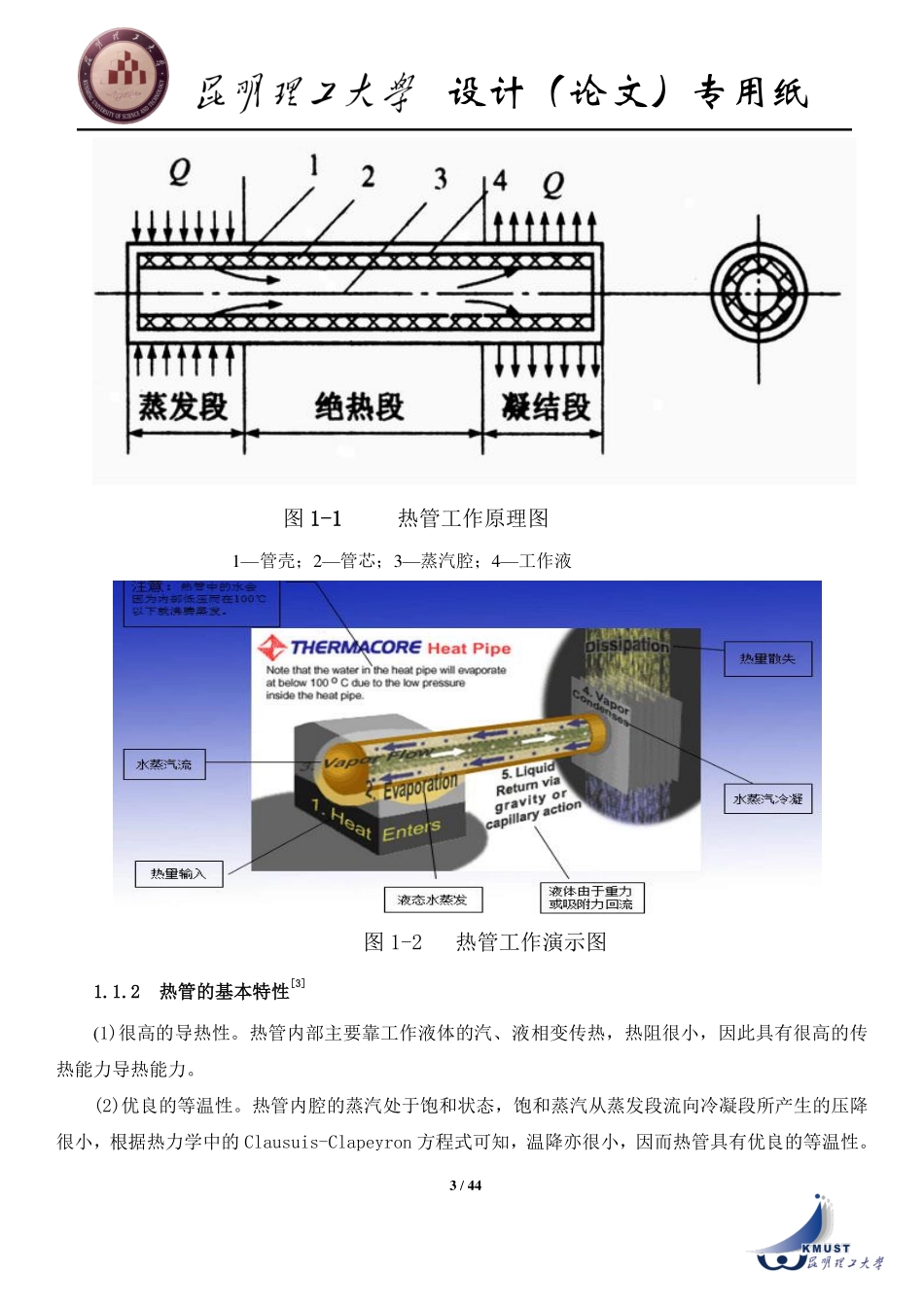

设计（论文）专用纸热管换热器的设计摘要：热管是高效的传热元件,它是一种能快速将热能从一点传至另一点的装置，由热管元件组成的，利用热管原理实现热交换的换热器称之为热管换热器。由于其结构简单、可操控性强、换热效率高、动力消耗小等优点，热管换热器越来越受到人们的重视，是一种应用前景非常好的换热设备。目前，它被广泛应用于动力、化工、冶金、电力、计算机等领域。本文就热管换热器的发展现状、趋势、应用及设计做了一个简要的论述，着重探讨了热管换热器的设计。在讨论热管换热器的设计过程中，主要针对其热力计算、设备结构计算、元件参数的选择做了一个合理构建，并结合实际情况设计出了空气预热热管式换热器基本模型。关键词：热管；热管换热器；结构参数；设计计算Abstract：Heatpipeisahighlyefficientheattransfercomponents,itisafastheattospreadfromonepointtoanotherpointofthedevice,consistingoftheheatpipecomponents,theuseoftheprincipleofheatpipeheatexchangerforthermalexchangecalledtheheatpipeheatexchanger.Becauseofitssimplestructure,strongcontrol,heatexchanger,highefficiency,powerconsumption,etc,andheatpipeheatexchangermoreandmoreattention,isaverygoodprospectheattransferequipment.Atpresent,itiswidelyusedinpower,chemical,metallurgy,electricpower,computersandotherfields.Inthispaper,thedevelopmentofheatpipeheatexchangerstatus,trends,applicationsanddesignhadabriefdiscussion,focusedonthedesignofheatpipeheatexchanger.Heatpipeheatexchangerinthediscussionofthedesignprocess,mainlyforthethermalcalculation,equipment,structuralcalculations,componentselectionofparametersmadeareasonableconstructionanddesigncombinedwiththeactualsituationoftheairheatpipeheatexchangerpreheatingthebasicmodel.Keywords:Heatpipe;Heatpipeheatexchanger;Structuralparameters;Designcalculation2/44设计（论文）专用纸第一章前言换热器是将热流体的部分热量传递给冷流体的设备，以实现不同温度流体间的热能传递，又称热交换器,换热器是实现化工生产过程中热量交换和传递不可缺少的设备。换热器的热性能不仅与自身的几何形状和材料有关，而且还取决于进行热交换，热状态介质的热力学性质。节能换热器过程中能量损失包括两个方面：首先，功率促进流体流动的消耗量到达有些速度；其次，温度热传递不可逆的损失[1]。在换热器中，至少有两种温度不同的流体，一种流体温度较高，放出热量；另一种流体温度较低，吸收热量。在工程实践中有时也会存在两种以上的流体参加换热，但它的基本原理与前一种情形并无本质上的区别。目前，换热器在化工、石油、动力、制冷、食品等行业中被广泛使用。随着我国工业的不断发展，对能源利用、开发和节约的要求不断提高，因而对换热器的要求也日益增强。换热器的设计制造结构改进以及传热机理的研究十分活跃，一些新型高效换热器也相继问世。1．1热管热管是高效的传热元件,它是一种能快速将热能从一点传至另一点的装置，由于它具有超常的热传导能力，而且几乎没有热损耗，因此它被称作传热超导体，其导热系数为铜的数千倍。热管传热技术于六十年代初期由美国的科学家发明，它是利用封闭工作腔内工质的相变循环进行热量传输，因而具有传输热量大及传输效率高等特点。随着热管制造成本的降低，尤其是九十年代前后随着水碳钢热管相容性问题的解决，热管凭借其巨大的传热能力，被广泛应用于石油、化工、食品、造纸、冶金等领域的余热回收系统中。1.1.1热管工作原理(如图1-1、1-2所示)其大致原理为[2]:热管外部有一个形成真空的密闭管壳,真空度为1.3×10-4—1.3×10-1pa，沿管子内壁有毛细结构材料，管子内补充有一定量的工作液体。管内的工作液体在热管的一端吸收热量后蒸发汽化，在微小的压强差下流向热管的另一端，向外部释放热量，于是又冷凝成液体，借助毛细结构材料抽力返回，再次吸热、汽化、传输、放热、冷凝过程，从而实现热量从热管一端到另一端的传递。3/44设计（论文）专用纸图1-...
