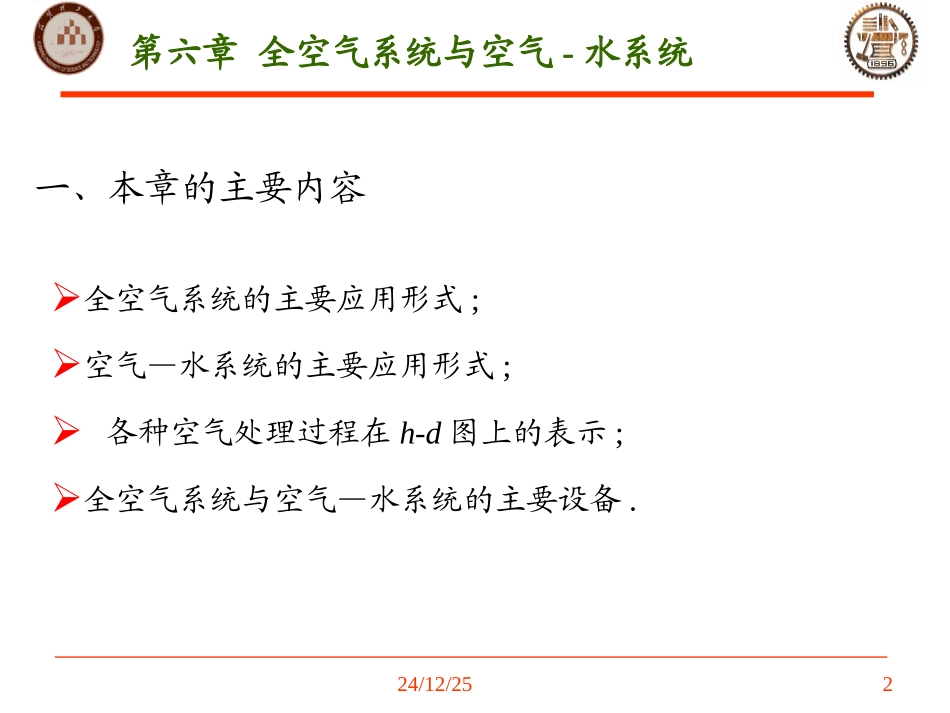

24/12/251第六章全空气系统与空气水系统建筑工程学院市政工程系24/12/252全空气系统的主要应用形式;空气—水系统的主要应用形式;各种空气处理过程在h-d图上的表示;全空气系统与空气—水系统的主要设备.一、本章的主要内容第六章全空气系统与空气-水系统24/12/253二、教学基本要求第六章全空气系统与空气-水系统了解全空气系统与空气—水系统的各种分类；掌握室内送风量、送风参数及新风量的确定方法；掌握各种系统的空气处理过程在h-d图上的表示。24/12/2546、1全空气系统与空气-水系统的分类24/12/255本节的主要内容6、1全空气系统与空气-水系统分类基本概念空气-水系统的分类及系统形式全空气系统的分类及系统形式24/12/256一、基本概念6、1全空气系统与空气-水系统分类全空气系统空调房间的冷、热、湿负荷全部由经过处理的空气来负担的空调系统。空气—水系统空调房间的冷、热、湿负荷由经过处理的空气和水共同承担的空调系统。空调区指具有独立的温度控制的空调区域。24/12/25724/12/25824/12/259独立新风系统混合新风系统24/12/2510二、全空气系统的分类1、按送风参数的数量分单参数系统、双参数系统单参数系统：空气处理机组只处理出一种送风参数的空气，也称之为单风道系统。(不是只有一条送风管的系统)双参数系统：空气处理机组送出两种不同参数的空气，供应多个区使用。6、1全空气系统与空气-水系统分类双风管系统：送出两种参数的空气，在各房间混合后送入室内。多区系统：在机房内按不同比例混合后送到各区。24/12/251124/12/251224/12/25132、按送风量是否恒定分定风量系统、变风量系统3、按所使用空气的来源分6、1全空气系统与空气-水系统分类全新风系统(直流式系统)再循环式系统(封闭式系统)回风式系统(混合式系统)24/12/25146、1全空气系统与空气-水系统分类适用于不允许采用回风的场合（放射性实验室、散发大量有害物的车间等）及空调房间过渡季节?全新风系统(直流式系统)24/12/25156、1全空气系统与空气-水系统分类再循环式系统(封闭式系统)适用于密闭空间且无法（或不需）采用室外空气的场合（战时地下庇护所、很少有人出入的仓库）24/12/25166、1全空气系统与空气-水系统分类回风式系统(混合式系统)大多数空调系统都采用这种系统，节能、经济合理，能够满足卫生要求。24/12/25176、1全空气系统与空气-水系统分类三、空气—水系统的分类根据空调房间内末端设备的形式分类空气—水风机盘管系统空气—水诱导器系统空气—水辐射板系统24/12/25186、2全空气系统的送风量和送风参数的确定24/12/25196、1全空气系统的送风量和送风参数的确定本节的主要内容夏季送风状态及送风量确定冬季送风状态及送风量确定24/12/25206、2全空气系统的送风量和送风参数的确定一、空调房间的热湿平衡当系统平衡后，全热量、显热量及湿量均达到平衡。全热冷负荷湿负荷室内温度tR二、夏季房间送风量根据全热平衡，有：sRCshhQMRscsshMQhMsM24/12/25216、2全空气系统的送风量和送风参数的确定根据显热平衡，有：RpsscspstcMQtcM,根据湿平衡，有：)(,sRpscsttcQM331010RswssdMMdMsRwsddMM100024/12/25226、2全空气系统的送风量和送风参数的确定三、夏季送风状态夏季送风状态的变化过程根据冷负荷、湿负荷，其热湿比可确定：wMQddhhcsRsR在系统设计时，室内空气状态已知，若知道送风状态的一个参数，即可确定送风状态。工程上常根据送风温度，确定送风状态。24/12/25236、2全空气系统的送风量和送风参数的确定送风温差△tS《采暖、通风与空气调节规范》第5.4.7条：空气调节系统的夏季送风温差，应根据送风口类型、安装高度和气流射程长度以及是否贴附等因素确定。在满足舒适和工艺要求的前提下，应尽量加大送风温差。舒适性空气调节，当送风高度小于或等于5m时，不宜大于10℃；送风高度大于5m时，不宜大于15℃。?空气调节房间的换气次数《采暖、通风与空气调节规范》第5.4.8条：一、舒适性空气调节，每小时不宜小于5次，但高大房间应按其冷负荷通过计算确定。?24/12/...
