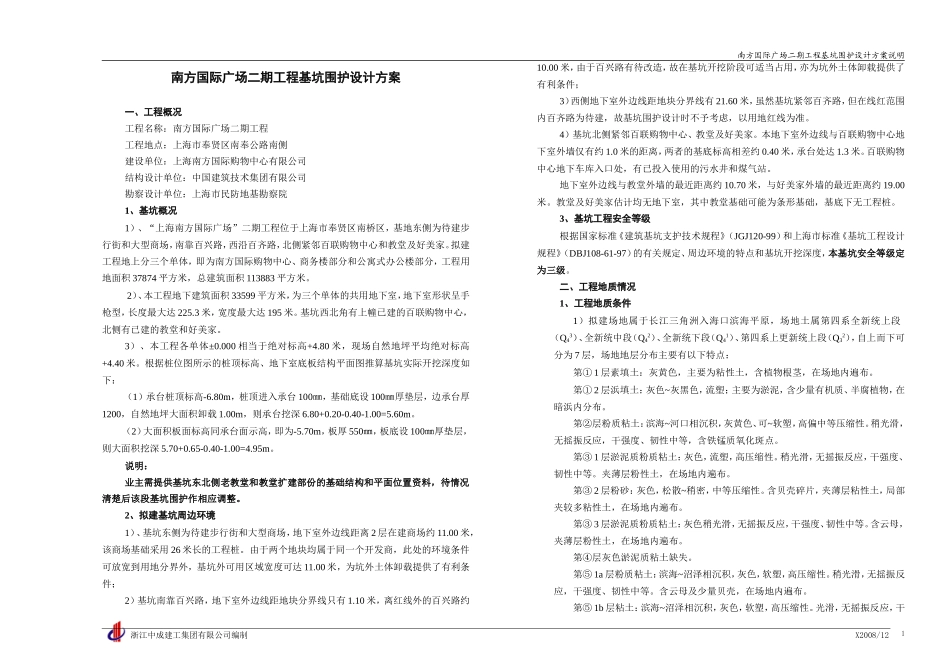

南方国际广场二期工程基坑围护设计方案说明南方国际广场二期工程基坑围护设计方案一、工程概况工程名称：南方国际广场二期工程工程地点：上海市奉贤区南奉公路南侧建设单位：上海南方国际购物中心有限公司结构设计单位：中国建筑技术集团有限公司勘察设计单位：上海市民防地基勘察院1、基坑概况1）、“上海南方国际广场”二期工程位于上海市奉贤区南桥区，基地东侧为待建步行街和大型商场，南靠百兴路，西沿百齐路，北侧紧邻百联购物中心和教堂及好美家。拟建工程地上分三个单体，即为南方国际购物中心、商务楼部分和公寓式办公楼部分，工程用地面积37874平方米，总建筑面积113883平方米。2）、本工程地下建筑面积33599平方米，为三个单体的共用地下室，地下室形状呈手枪型，长度最大达225.3米，宽度最大达195米。基坑西北角有上幢已建的百联购物中心，北侧有已建的教堂和好美家。3）、本工程各单体±0.000相当于绝对标高+4.80米，现场自然地坪平均绝对标高+4.40米。根据桩位图所示的桩顶标高、地下室底板结构平面图推算基坑实际开挖深度如下：（1）承台桩顶标高-6.80m，桩顶进入承台100㎜，基础底设100㎜厚垫层，边承台厚1200，自然地坪大面积卸载1.00m，则承台挖深6.80+0.20-0.40-1.00=5.60m。（2）大面积板面标高同承台面示高，即为-5.70m，板厚550㎜，板底设100㎜厚垫层，则大面积挖深5.70+0.65-0.40-1.00=4.95m。说明：业主需提供基坑东北侧老教堂和教堂扩建部份的基础结构和平面位置资料，待情况清楚后该段基坑围护作相应调整。2、拟建基坑周边环境1）、基坑东侧为待建步行街和大型商场，地下室外边线距离2层在建商场约11.00米，该商场基础采用26米长的工程桩。由于两个地块均属于同一个开发商，此处的环境条件可放宽到用地分界外，基坑外可用区域宽度可达11.00米，为坑外土体卸载提供了有利条件；2）基坑南靠百兴路，地下室外边线距地块分界线只有1.10米，离红线外的百兴路约10.00米，由于百兴路有待改造，故在基坑开挖阶段可适当占用，亦为坑外土体卸载提供了有利条件；3）西侧地下室外边线距地块分界线有21.60米，虽然基坑紧邻百齐路，但在线红范围内百齐路为待建，故基坑围护设计时不予考虑，以用地红线为准。4）基坑北侧紧邻百联购物中心、教堂及好美家。本地下室外边线与百联购物中心地下室外墙仅有约1.0米的距离，两者的基底标高相差约0.40米，承台处达1.3米。百联购物中心地下车库入口处，有已投入使用的污水井和煤气站。地下室外边线与教堂外墙的最近距离约10.70米，与好美家外墙的最近距离约19.00米。教堂及好美家估计均无地下室，其中教堂基础可能为条形基础，基底下无工程桩。3、基坑工程安全等级根据国家标准《建筑基坑支护技术规程》（JGJ120-99）和上海市标准《基坑工程设计规程》（DBJ108-61-97）的有关规定、周边环境的特点和基坑开挖深度，本基坑安全等级定为三级。二、工程地质情况1、工程地质条件1）拟建场地属于长江三角洲入海口滨海平原，场地土属第四系全新统上段（Q43）、全新统中段（Q42）、全新统下段（Q41）、第四系上更新统上段（Q32），自上而下可分为7层，场地地层分布主要有以下特点：第①1层素填土：灰黄色，主要为粘性土，含植物根茎，在场地内遍布。第①2层浜填土：灰色~灰黑色，流塑；主要为淤泥，含少量有机质、半腐植物，在暗浜内分布。第②层粉质粘土：滨海~河口相沉积，灰黄色、可~软塑，高偏中等压缩性。稍光滑，无摇振反应，干强度、韧性中等，含铁锰质氧化斑点。第③1层淤泥质粉质粘土：灰色，流塑，高压缩性。稍光滑，无摇振反应，干强度、韧性中等。夹薄层粉性土，在场地内遍布。第③2层粉砂：灰色，松散~稍密，中等压缩性。含贝壳碎片，夹薄层粘性土，局部夹较多粘性土，在场地内遍布。第③3层淤泥质粉质粘土：灰色稍光滑，无摇振反应，干强度、韧性中等。含云母，夹薄层粉性土，在场地内遍布。第④层灰色淤泥质粘土缺失。第⑤1a层粉质粘土：滨海~沼泽相沉积，灰色，软塑，高压缩性。稍光滑，无摇振反应，干强度、韧性中等。含云母及少量贝壳，在场地内遍布。第⑤1b层粘土：滨海~沼泽相沉积，灰色，软塑，高压缩性。光滑，无摇...
