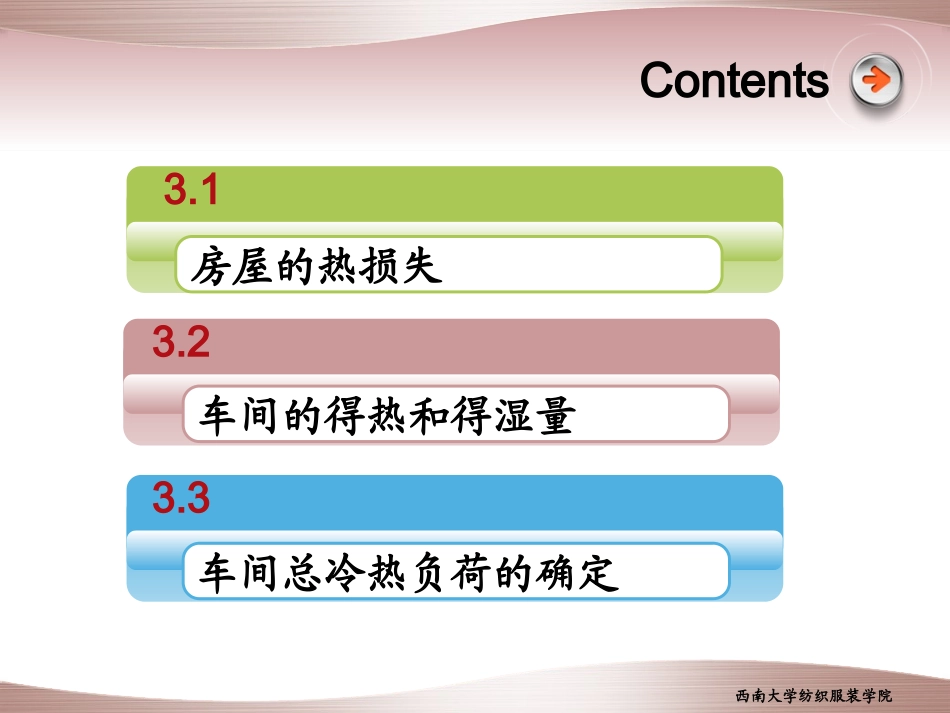

西南大学纺织服装学院纺织厂空调工程纺织厂空调工程2013.5.10西南大学纺织服装学院第三章车间冷热负荷的计算西南大学纺织服装学院Contents3.13.23.3房屋的热损失车间的得热和得湿量车间总冷热负荷的确定西南大学纺织服装学院第三章车间冷热负荷的计算◆冷负荷：为保证车间或物体低于周围环境温度所需供应的冷量，称为冷负荷。西南大学纺织服装学院第三章车间冷热负荷的计算◆热负荷：为保证车间或物体高于周围环境温度所需供应的热量，称为热负荷。西南大学纺织服装学院第三章车间冷热负荷的计算◆湿负荷：为了维持车间温度恒定需从车间除去湿量称为湿负荷。西南大学纺织服装学院第三章车间冷热负荷的计算◆确定冷热湿负荷的意义：冷热负荷计算是空调设计的依据，是设计设备的容量大小、方案确定及系统大小等的前提。西南大学纺织服装学院第三章车间冷热负荷的计算◆冷、热、湿负荷计算依据：室外气象参数和室内需求保持的参数。西南大学纺织服装学院第三章车间冷热负荷的计算◆产生冷、热负荷的主要原因：★冬天，室外气温低，车间热量向外传递；★夏天，室外的空气热量和太阳辐射热量从外面传入车间；★车间机器设备的散热量；★照明设备的散热量；★人体散热散湿；★其他工艺设备的散热散湿。西南大学纺织服装学院3.1房屋的热损失◆热损失：冬季室外温度低，热量通过围护结构（墙、门窗、屋顶、地板等）向外传递，造成热损失，车间通过围护结构散热的总量为房屋热损失。围护结构所传递的热量属不稳定传热现象。◆基本热损失：由温差产生的围护结构热损失，称为基本热损失。◆附加热损失：在基本热损失的基础上，考虑其他影响因素而加以修正的热损失，称为附加热损失。※围护结构的热损失是基本热损失和附加热损失之和。西南大学纺织服装学院3.1房屋的热损失3.1.1围护结构基本热损失1热的传递过程三阶段（假设室内温度大于室外温度）（1）吸热阶段：热量从室内传至墙内表面（2）导热阶段：热量从墙内表面传至墙外表面（3）散热阶段：热量从墙外表面传至室外空气ntnwtwͼ3£­1­­­ÈȵĴ«µÝ¹ý³Ì西南大学纺织服装学院3.1房屋的热损失3.1.1围护结构基本热损失2传热的基本计算（一种材料单层围护结构）（3-1）或（3-2）其中：（3-3）（3-4）式中：－室内的计算温度；－室外的计算温度（设）；F－外墙的传热面积；，—围护结构内表面及外表面的换热系数（查表）；－围护结构的厚度；－材料的导热系数。（工程上常查表得到K值）()jnwQKFtt()()nwjFttQWR201(/)11nwKWmC2011(/)nwRmCWntwtnwttnw西南大学纺织服装学院3.1房屋的热损失3.1.1围护结构基本热损失2传热的基本计算（几个概念）◆导热系数：材料单位厚度内外温差1℃，1小时内通过1m3表面的热量，低于0.23W/m℃的材料为隔热或保温材料；◆传热系数K：结构材料内外温差1℃，1小时内通过1m3表面的热量；◆热阻：热量传递过围护结构时遇到的阻力。西南大学纺织服装学院3.1房屋的热损失3.1.1围护结构基本热损失2传热的基本计算（多层结构）计算公式：（3-5）（3-6）式中：－各材料层的热阻之和；－各空气层的热阻之和。层气空ntn1234wwtͼ3£­2­­­¶à²ãΧ»¤½á¹¹µÄ´«Èȹý³Ì1111nwK111nwR1西南大学纺织服装学院3.1房屋的热损失3.1.1围护结构基本热损失2传热的基本计算（修正）有的围护结构外表面不直接与室外空气相接触(如有坡屋面的顶棚，与不采暖房间相邻的隔墙，与地下室相连的地板)，传热量需要进行修正。（3-7）（3-8）式中：－围护结构外面空气的温度与室外空气温度有差别时的修正系数，简称温差修正系数，无量纲，见表3-3。()jnwQKFtta()nwjFttaQRa西南大学纺织服装学院3.1房屋的热损失3.1.1围护结构基本热损失3室内外计算温度的确定室内外计算温度（统计数据）的确定对车间冷热负荷的计算影响很大，节能标准编制过程中,通过计算得到的结果是：供暖工况下，室内计算温度每降低1℃，能耗减少5%～10％；供冷工况下，室内计算温度每升高1℃，能...
