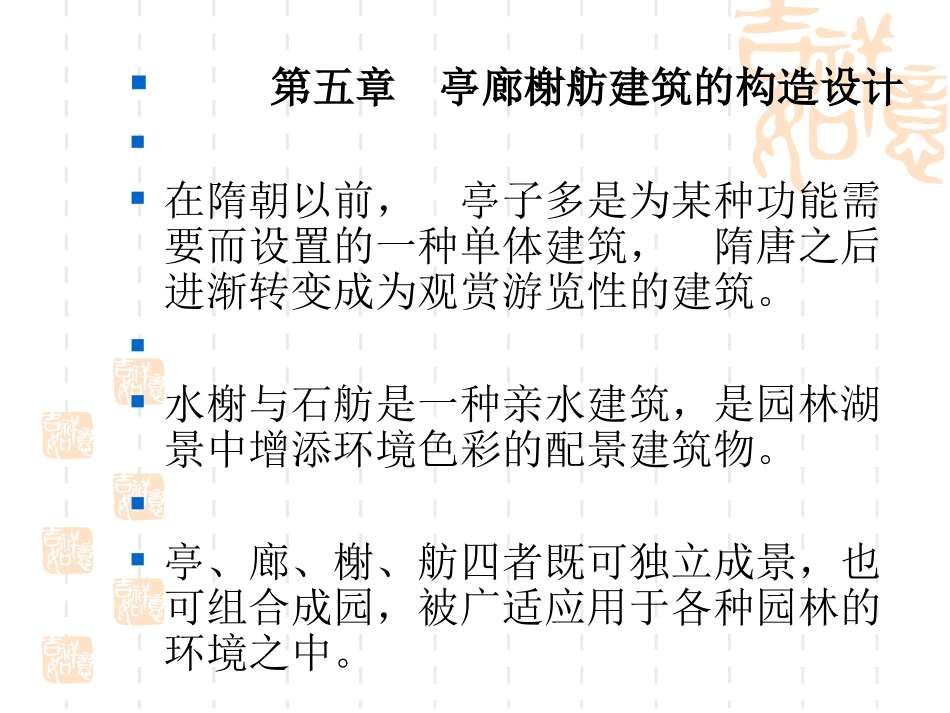

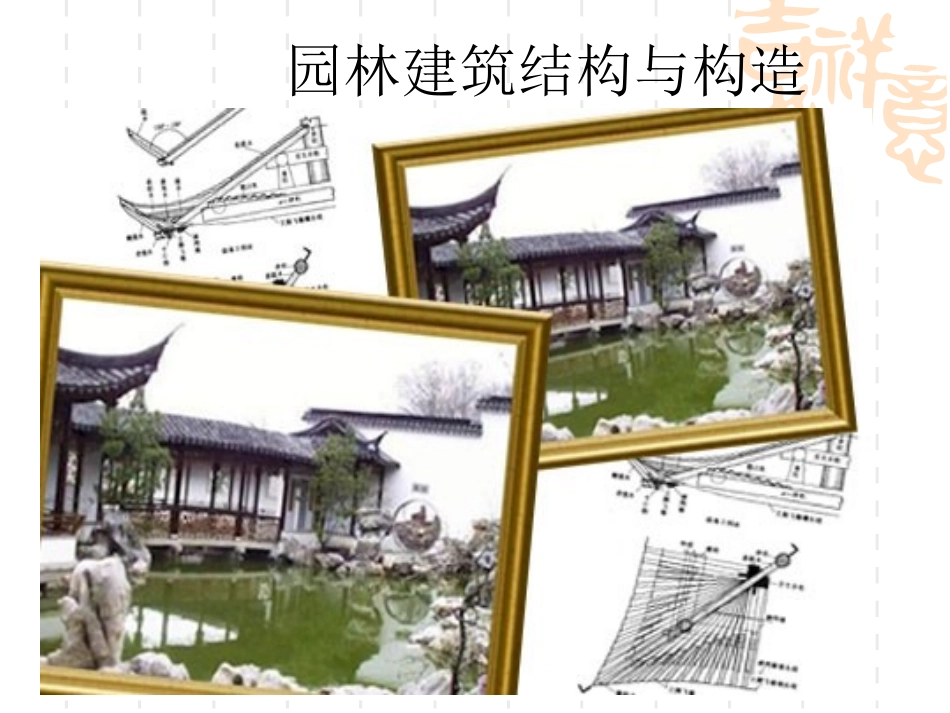

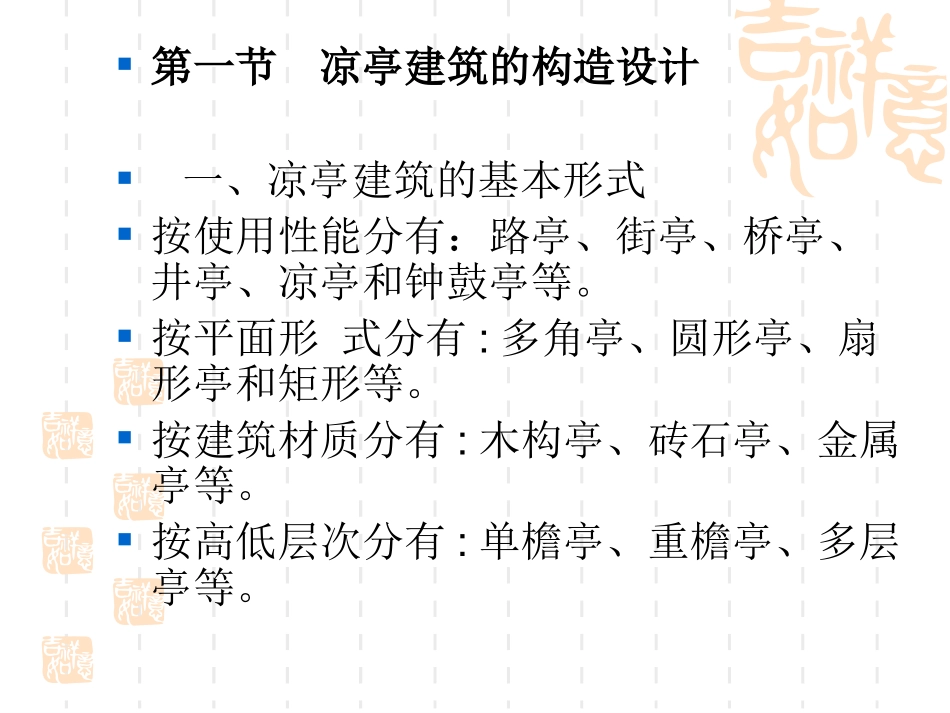

园林建筑结构与构造第五章亭廊榭舫建筑的构造设计在隋朝以前，亭子多是为某种功能需要而设置的一种单体建筑，隋唐之后进渐转变成为观赏游览性的建筑。水榭与石舫是一种亲水建筑，是园林湖景中增添环境色彩的配景建筑物。亭、廊、榭、舫四者既可独立成景，也可组合成园，被广适应用于各种园林的环境之中。第一节凉亭建筑的构造设计一、凉亭建筑的基本形式按使用性能分有：路亭、街亭、桥亭、井亭、凉亭和钟鼓亭等。按平面形式分有:多角亭、圆形亭、扇形亭和矩形等。按建筑材质分有:木构亭、砖石亭、金属亭等。按高低层次分有:单檐亭、重檐亭、多层亭等。(一)单檐亭单檐亭即指只有一层屋檐的亭子,它按平面形状分为：多角亭、圆形亭和异形亭等。1．多角亭有三角、四角、五角、六角、八角等2．圆形亭3．异形亭(二)组合亭组合亭是由两个形状的亭子拼接组合而成.(三)重檐亭由两层或两层以上屋檐所组成的亭子称为“重檐亭”。二、凉亭建筑的基本构造园林建筑中的凉亭，其基本构造是由建造在台明上的：木构架、屋顶和坐凳栏杆等所组成。(一)凉亭建筑的木构架凉亭建筑的木构架，虽总的是由柱梁枋椽等构成，但依屋檐层数不同，其构成方法也有所区别。1．单檐亭的木构架单檐亭木构架根据平面形状，首先设置若干根“承重柱”作为支立构件，在各根柱子的上部之间，由“檐枋”将其连接起来形成整体框架。再在柱顶上安置“花梁头”以承接檐檩，各花梁头之间填以垫板。另在个柱子之间，分别在其上下安装吊挂楣子和坐凳楣子，即可形成亭子的下架，如图所示。在花梁头上安置搭交“檐檩”，形成圈梁作用，这也是屋顶结构的第一层(即底层)圈梁。在檐檩之上设置“井字趴梁或抹角梁”，梁上安置柁墩用来承接搭交金檩，故一般称为“交金墩”。在交金墩上安置“搭交金檩”，形成屋顶结构的第二层圈梁。规格较大的亭子还应在金檩上横置一根“太平梁”，在太平梁上竖置“雷公柱”作为尖顶支撑构件。而规格较小的亭子可以省掉太平梁，雷公柱由下面所述的“由戗”支撑。在第一圈和第二圈檩木的交角处安置角梁，各角梁尾端由延伸构件“由戗”与雷公柱插接形成攒尖结构(圆形亭可不需角梁，只需将由戗撑压在金檩上即可，但一定要设太平梁)，这就是亭子的上架结构，如图所示。最后在檩木上布置椽子，在椽子上铺设屋面望板、飞椽、连檐木、瓦口板等,就可进行屋面瓦作。2．重檐亭的木构架(1)双围柱法将原单檐亭木构架的柱子增高，使原亭上架作为上层檐，另在外围对应原下架柱(该柱这时变为里金柱)增加一圈外柱作为重檐下架檐柱，这样就形成内外两圈柱子的带廊亭子，里外柱子由穿插枋串接起来，并在各外柱顶端安装檐枋，形成整体框架。另在外围柱顶上横施抱头梁与里柱榫接，再在抱头梁外端上安置檐檩，并在里柱抱头梁端之上，各里柱之间连接“承椽枋”，这样即可将下层屋面椽子搁置。(2)．立童柱法立童柱法是指先在下层檐柱顶端设置井字梁，或在下层檐檩上设置抹角梁，来作为支撑上层檐构架的承托构件。(如果对四边形重檐亭设置井字梁法时，除四根角柱外，还需另行每边增加两根檐柱，作为井字梁或抹角梁的承重柱如图所示)用井字梁时需先设置井字随梁将承重柱串联起来，并作为承重梁的辅助构件，再在随梁上安装抱头井字梁，在抱头位置安装下层搭交檐檩。另在井字梁交叉处安装墩斗并竖立童柱，用来作为上层构架的檐柱。童(檐)柱之上的构件安置，完全与单层檐柱以上的构架相同。只是在各童柱之间需增加承椽枋，用承椽枋和下层檐檩，来作为下层屋面椽子的承接构件。在各角搭交檐檩之上安装插金角梁与童柱插接，即可构成下层檐框架，如图所示。用抹角梁时，应在搭交檐檩的交角处安装抹角梁，但对重檐四边亭设置抹角梁时，除四根角柱外，仍需增加八根承重柱，共计12根檐柱，再在这些檐柱上安装檐枋、花梁头、檐檩等，然后在搭交檐檩的交角处安装抹角梁。(二)凉亭建筑的屋面凉亭建筑的屋面一般为攒尖顶，多边形的凉亭除屋面瓦外，只有垂脊和宝顶；而圆形凉亭只有屋面瓦和宝顶。大式建筑多使用筒板瓦屋面，小式建筑多使用...
