基于霍尔传感器的转速测量电路的设计VIP免费

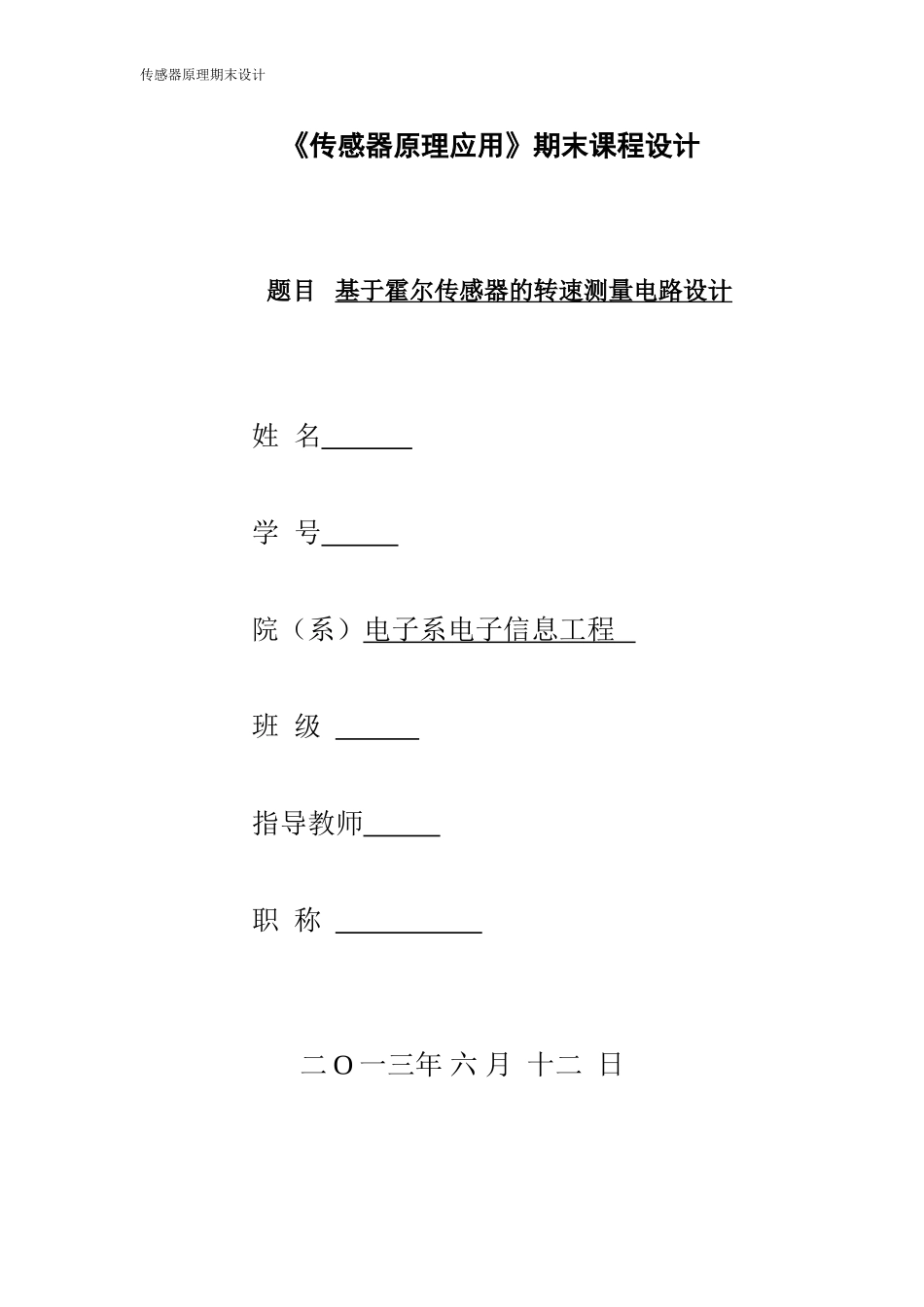

基于霍尔传感器的转速测量电路的设计_第1页
1/17

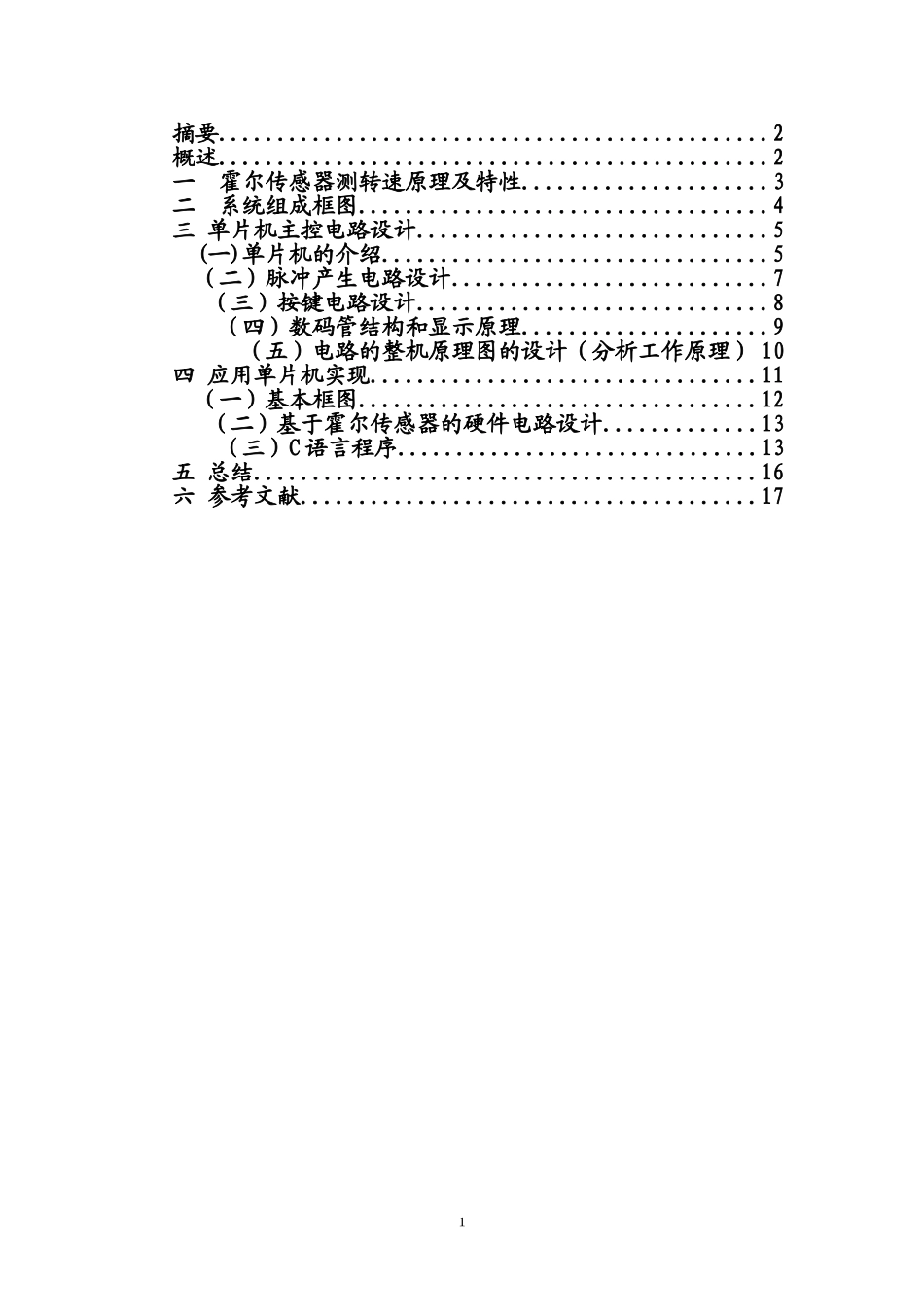

基于霍尔传感器的转速测量电路的设计_第2页
2/17

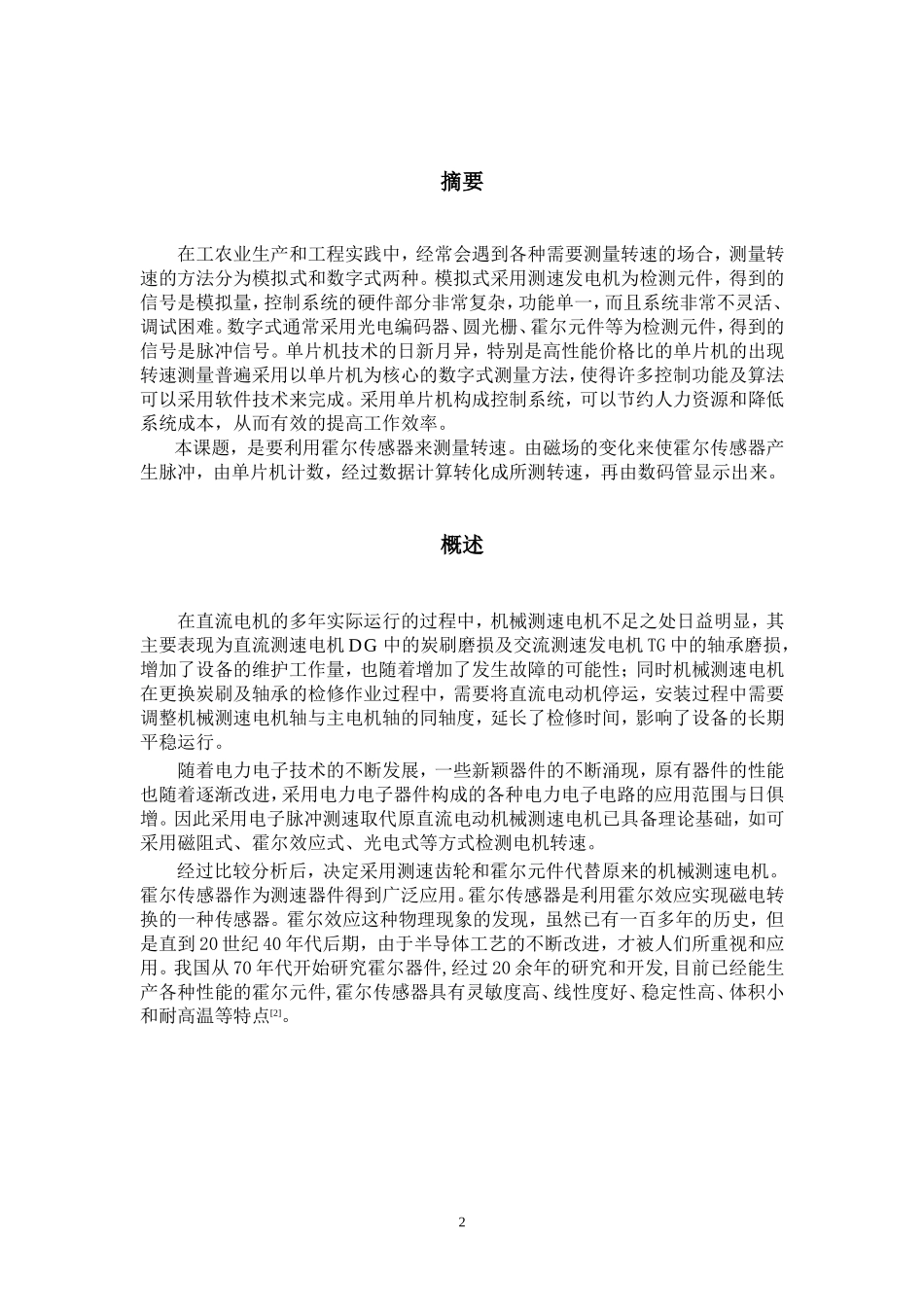

基于霍尔传感器的转速测量电路的设计_第3页
3/17
传感器原理期末设计《传感器原理应用》期末课程设计题目基于霍尔传感器的转速测量电路设计姓名学号院(系)电子系电子信息工程班级指导教师职称二O一三年六月十二日摘要...............................................2概述...............................................2一霍尔传感器测转速原理及特性.....................3二系统组成框图...................................4三单片机主控电路设计..............................5(一)单片机的介绍.................................5(二)脉冲产生电路设计...........................7(三)按键电路设计..............................8(四)数码管结构和显示原理.....................9(五)电路的整机原理图的设计(分析工作原理)10四应用单片机实现.................................11(一)基本框图..................................12(二)基于霍尔传感器的硬件电路设计.............13(三)C语言程序...............................13五总结...........................................16六参考文献.......................................171摘要在工农业生产和工程实践中,经常会遇到各种需要测量转速的场合,测量转速的方法分为模拟式和数字式两种。模拟式采用测速发电机为检测元件,得到的信号是模拟量,控制系统的硬件部分非常复杂,功能单一,而且系统非常不灵活、调试困难。数字式通常采用光电编码器、圆光栅、霍尔元件等为检测元件,得到的信号是脉冲信号。单片机技术的日新月异,特别是高性能价格比的单片机的出现转速测量普遍采用以单片机为核心的数字式测量方法,使得许多控制功能及算法可以采用软件技术来完成。采用单片机构成控制系统,可以节约人力资源和降低系统成本,从而有效的提高工作效率。本课题,是要利用霍尔传感器来测量转速。由磁场的变化来使霍尔传感器产生脉冲,由单片机计数,经过数据计算转化成所测转速,再由数码管显示出来。概述在直流电机的多年实际运行的过程中,机械测速电机不足之处日益明显,其主要表现为直流测速电机DG中的炭刷磨损及交流测速发电机TG中的轴承磨损,增加了设备的维护工作量,也随着增加了发生故障的可能性;同时机械测速电机在更换炭刷及轴承的检修作业过程中,需要将直流电动机停运,安装过程中需要调整机械测速电机轴与主电机轴的同轴度,延长了检修时间,影响了设备的长期平稳运行。随着电力电子技术的不断发展,一些新颖器件的不断涌现,原有器件的性能也随着逐渐改进,采用电力电子器件构成的各种电力电子电路的应用范围与日俱增。因此采用电子脉冲测速取代原直流电动机械测速电机已具备理论基础,如可采用磁阻式、霍尔效应式、光电式等方式检测电机转速。经过比较分析后,决定采用测速齿轮和霍尔元件代替原来的机械测速电机。霍尔传感器作为测速器件得到广泛应用。霍尔传感器是利用霍尔效应实现磁电转换的一种传感器。霍尔效应这种物理现象的发现,虽然已有一百多年的历史,但是直到20世纪40年代后期,由于半导体工艺的不断改进,才被人们所重视和应用。我国从70年代开始研究霍尔器件,经过20余年的研究和开发,目前已经能生产各种性能的霍尔元件,霍尔传感器具有灵敏度高、线性度好、稳定性高、体积小和耐高温等特点[2]。2一霍尔传感器测转速原理及特性1、霍尔传感器测速原理:霍尔器件是由半导体材料制成的一种薄片,器件的长、宽、高分别为l、b、d。若在垂直于薄片平面(沿厚度d)方向施加外磁场B,在沿l方向的两个端面加一外电场,则有一定的电流流过。由于电子在磁场中运动,所以将受到一个洛仑磁力,其大小为:式中:f—洛仑磁力,q—载流子电荷,V—载流子运动速度,B—磁感应强度。这样使电子的运动轨迹发生偏移,在霍尔元器件薄片的两个侧面分别产生电子积聚或电荷过剩,形成霍尔电场,霍尔元器件两个侧面间的电位差称为霍尔电压。霍尔电压大小为:(mV)式中:—霍尔常数,d—元件厚度,B—磁感应强度,I—控制电流设,则=(mV)为霍尔器件的灵敏系数(mV/mA/T),它表示该霍尔元件在单位磁感应强度和单位控制电流下输出霍尔...
