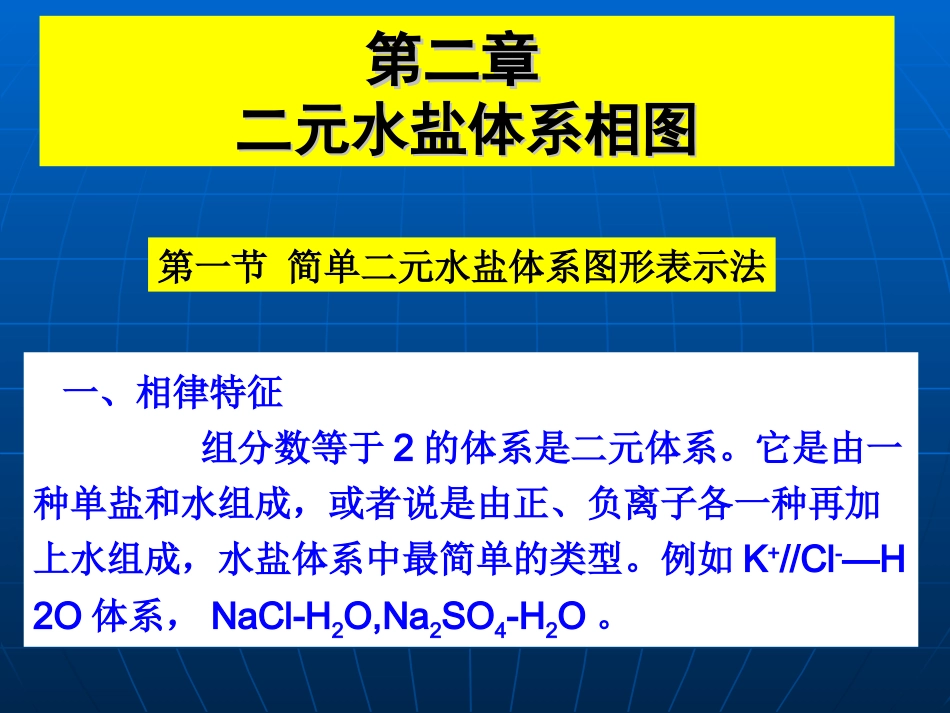

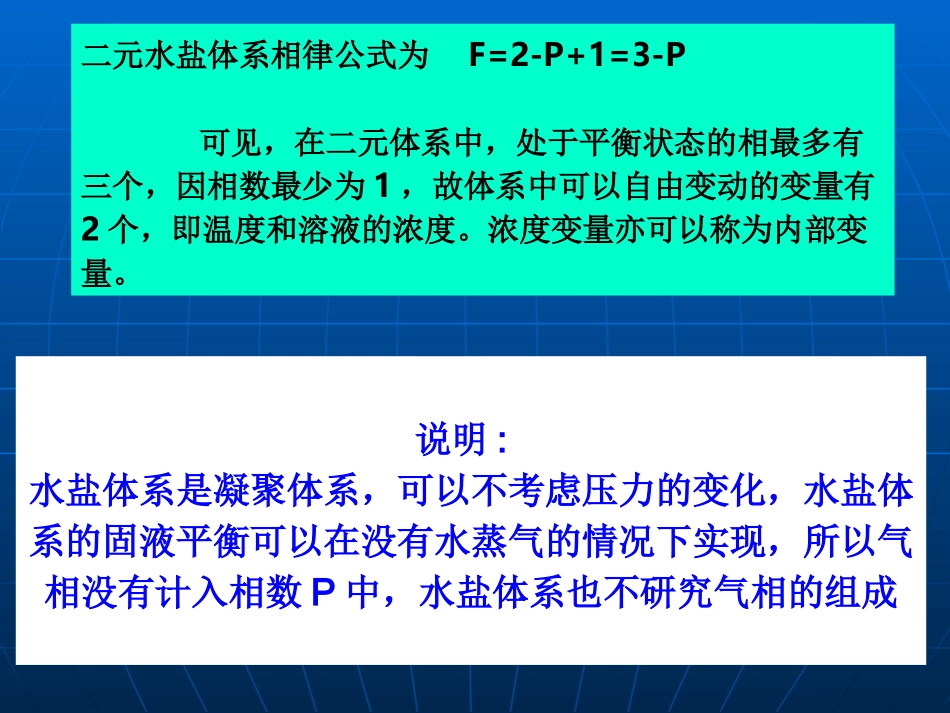

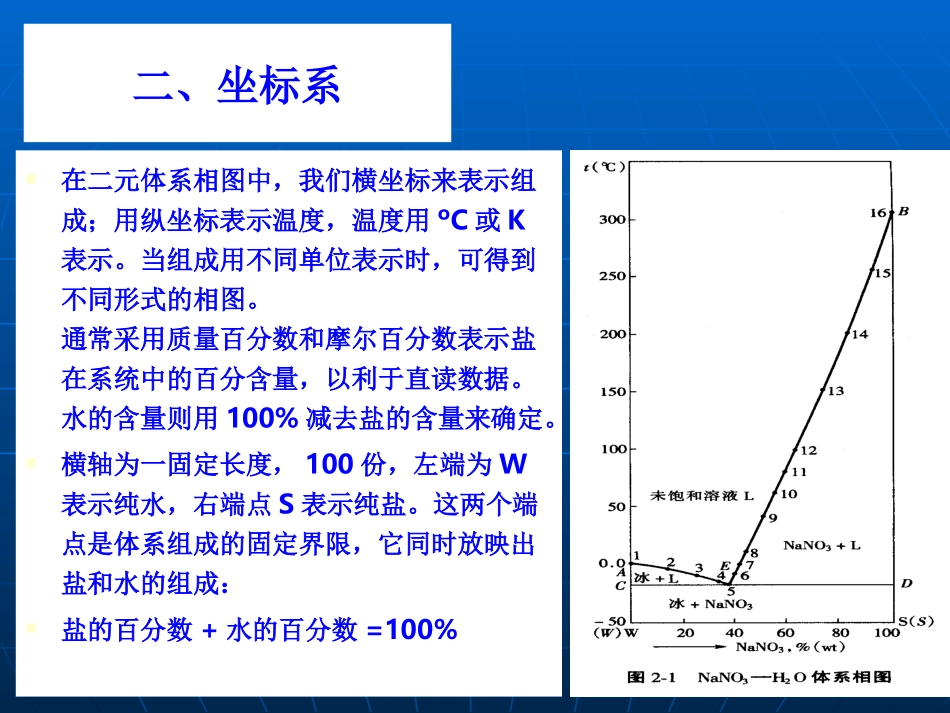

第二章第二章二元水盐体系相图二元水盐体系相图一、相律特征组分数等于2的体系是二元体系。它是由一种单盐和水组成，或者说是由正、负离子各一种再加上水组成，水盐体系中最简单的类型。例如K+//Cl-—H2O体系，NaCl-H2O,Na2SO4-H2O。第一节简单二元水盐体系图形表示法说明:水盐体系是凝聚体系，可以不考虑压力的变化，水盐体系的固液平衡可以在没有水蒸气的情况下实现，所以气相没有计入相数P中，水盐体系也不研究气相的组成二元水盐体系相律公式为F=2-P+1=3-P可见，在二元体系中，处于平衡状态的相最多有三个，因相数最少为1，故体系中可以自由变动的变量有2个，即温度和溶液的浓度。浓度变量亦可以称为内部变量。二、坐标系在二元体系相图中，我们横坐标来表示组成；用纵坐标表示温度，温度用ºC或K表示。当组成用不同单位表示时，可得到不同形式的相图。通常采用质量百分数和摩尔百分数表示盐在系统中的百分含量，以利于直读数据。水的含量则用100%减去盐的含量来确定。横轴为一固定长度，100份，左端为W表示纯水，右端点S表示纯盐。这两个端点是体系组成的固定界限，它同时放映出盐和水的组成：盐的百分数+水的百分数=100%首先，应从溶解度手册中查出该体系的相平衡数据。现以NaNO3—H2O体系为例。相图的标绘完全符合连续原理和相应原理。一般应按下述步骤进行。三、简单二元水盐相图的标绘编号编号温度℃温度℃液相组成液相组成NNaNOaNO33%%平衡固相平衡固相110000iceice22-5-513.513.5iceice33-10-1025.025.0iceice44-15-1534.034.0iceice55-17.7-17.738.038.0Ice+NaNOIce+NaNO3366-10-1039.739.7NaNONaNO33770042.142.1NaNONaNO3388202044.444.4NaNONaNO3399404051.251.2NaNONaNO331010606055.555.5NaNONaNO331111808059.859.8NaNONaNO33121210010063.863.8NaNONaNO33131315015073.773.7NaNONaNO33141420020083.283.2NaNONaNO33151525025092.092.0NaNONaNO331616309309100100NaNONaNO33NaNONaNO33-H-H22OO二元体系相平衡数据二元体系相平衡数据1、分析相平衡数据。（注意饱和溶液对应的平衡固相）2、建立坐标系。（从左往右度量时为盐的质量百分浓度；从右往左度量为水的质量百分含量，因为两者的质量百分数之和为100%，所以横坐标上任一点既表示盐的含量也表示水的含量。）3、编号标点。4、连溶解度曲线。（原则：有一个共同平衡固相的液相点可连，应按各点的变化趋势画成圆滑的曲线，数据点少至二个的可连成直线。）5、确定有关固相的位置。6、划分相区四、简单相图的分析和研究1、纵轴左边纵轴是纯水一元体系，A点是冰点，是液相水和固相冰处于相平衡的二相点。右边纵轴为硝酸钠一元体系，B点是熔点，是液态硝酸钠与固相硝酸钠处于平衡的二相点。2.曲线BE和AEBE是NaNO3在水中的溶解度曲线，即NaNO3饱和溶液；AE是NaNO3溶液的结冰线，也称为水的溶解度曲线4.AEB曲线上方的区域为不饱和液相区，无固相析出5.BEDB与AECA分别为硝酸钠和冰的固相结晶区6.直线CED，是三相共存的三相线7.CDSW区域是冰和硝酸钠两个纯固相无液相的共存区四、简单相图的研究3.E点E点表示冰与硝酸钠两个固相平衡的饱和溶液。是无变量点课堂练习课堂练习11：简单二元体系相图的标绘：简单二元体系相图的标绘要求：1、分析KNO3-H2O二元体系相平衡数据。（注意饱和溶液对应的平衡固相）2、建立坐标系。3、编号标点。4、连溶解度曲线。5、确定有关固相的位置。6、划分相区课堂练习课堂练习2:2:绘制简单绘制简单KCl-HKCl-H22OO体系相图体系相图温度温度液相组液相组成成固相固相温度温度液相组液相组成成固相固相0000iceice606031.431.4KClKCl-2.3-2.35.05.0iceice808033.833.8KClKCl-5.0-5.010.510.5iceice10010035.935.9KClKCl-7.6-7.615.015.0iceice15015040.540.5KClKCl-10.0-10.018.818.8iceice20020044.944.9KClKCl-10.8-10.819.919.9Ice+KClIce+KCl30030054.054.0KClKCl-5-520.9520.95KClKCl40040063.463.4KClKCl0021.9521.95KClKCl50050073.173.1KClKCl101023.823.8KClKCl60060083.083.0KClKCl202025.625.6KClKCl70070093.093.0KClKCl404028.728.7KClKCl770770100100KClKCl例题：例题：(NH(...
