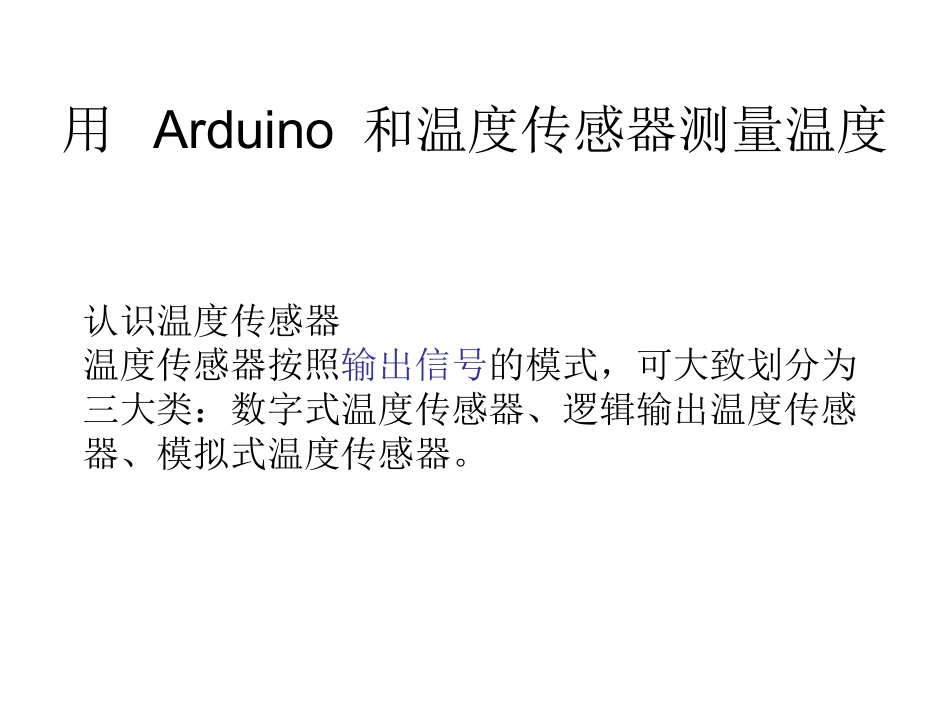

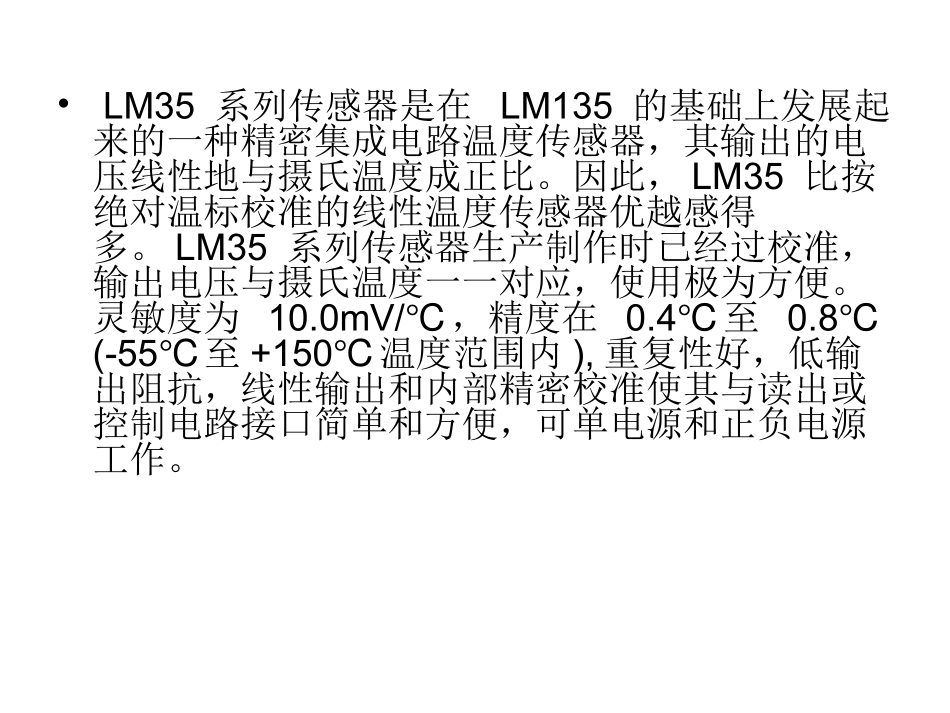

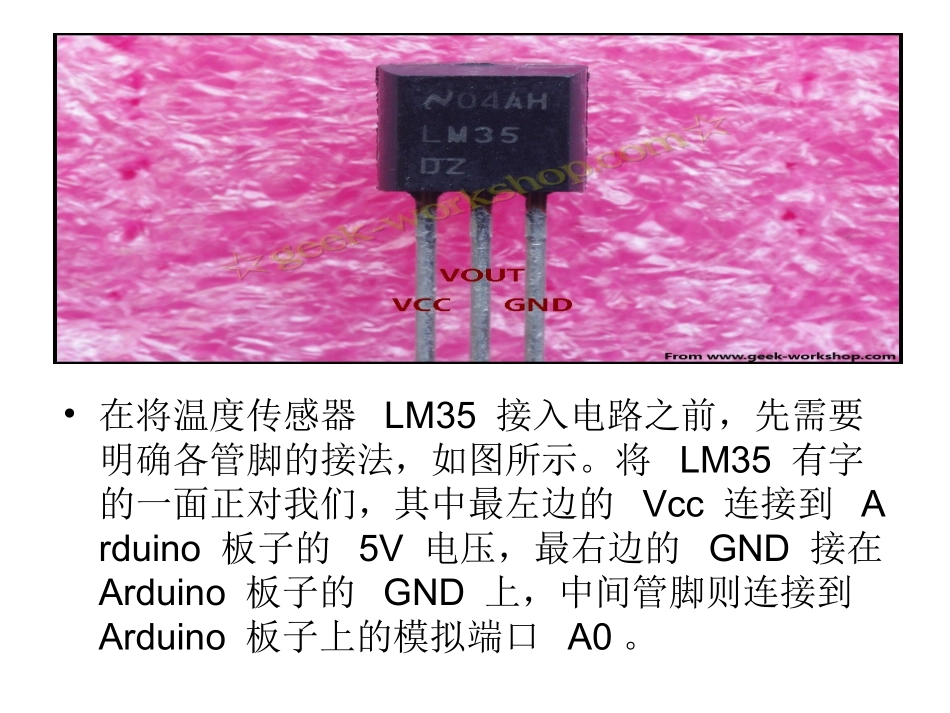

用Arduino和温度传感器测量温度认识温度传感器温度传感器按照输出信号的模式，可大致划分为三大类：数字式温度传感器、逻辑输出温度传感器、模拟式温度传感器。•LM35系列传感器是在LM135的基础上发展起来的一种精密集成电路温度传感器，其输出的电压线性地与摄氏温度成正比。因此，LM35比按绝对温标校准的线性温度传感器优越感得多。LM35系列传感器生产制作时已经过校准，输出电压与摄氏温度一一对应，使用极为方便。灵敏度为10.0mV/℃，精度在0.4℃至0.8℃(-55℃至+150℃温度范围内),重复性好，低输出阻抗，线性输出和内部精密校准使其与读出或控制电路接口简单和方便，可单电源和正负电源工作。•在将温度传感器LM35接入电路之前，先需要明确各管脚的接法，如图所示。将LM35有字的一面正对我们，其中最左边的Vcc连接到Arduino板子的5V电压，最右边的GND接在Arduino板子的GND上，中间管脚则连接到Arduino板子上的模拟端口A0。•1)工作原理•通过温度传感器LM35将采集到的电压数据，通过Arduino主板上的模拟端口（在本次实验中的模拟端口是A0），按照LM35摄氏温度与电压的线性关系转换成摄氏温度的形式输出。•通过查询，得知温度传感器LM35与电压的对应关系是：1摄氏度对应的电压是10mV，且是线性关系。那么现在从A0可以知道温度传感器LM35所测得的电压数值为n。值得指出的是，电压n是离散的，且其范围在0~1024之间，所以，还需换算成连续的电压。Arduino主板提供的电压是5V，其对应的离散数值是1024，那么现在是，其对应的电压值时多少V呢？这个值算出来后就可以知道温度。计算一下,假设Arduino上A0端口换算后的连续电压用U来表示，则.vol就是要得到的温度（℃），n是可以通过Arduino主板上的A0端口测得，所以，由(1)可以计算出A0端口所对应的模拟电压UV。在将计算出来的UV代入式(2)，即可得到我们所要显示的温度。在后面的实验中，将此vol利用Arduino自带的串口监视器显示输出。打开Arduino主板自带的串口监视器，注意串口的速度要设置成跟程序一致。湿度传感器.使用这个传感器制作一款自动浇花装置，可以让花园里的植物不用人去管理。将它插入土壤，然后使用AD转换器读取它。接口定义：1脚信号，2脚地，3脚电源正典型电压值0~300:干燥土壤300~700:湿润土壤700~950:放到水中土壤湿度传感器是判断土壤中水分含量的多少来判定土壤的湿度大小。如图所示，当土壤湿度传感器探头悬空时，三极管基极处于开路状态，三极管截止输出为0；当插入土壤中时由于土壤中水分含量不同，土壤的电阻值就不同，三极管的基极就提供了大小变化的导通电流，三极管集电极到发射极的导通电流受到基极控制，经过发射极的下拉电阻后转换成电压。Arduino实验代码如下：voidsetup(){Serial.begin(57600);//打开串口并设置通信波特率为57600}voidloop(){Serial.print("MoistureSensorValue:");Serial.println(analogRead(0));//读取模拟输入引脚的值并通过串口返回delay(100);}在Arduino上接一个声音传感器，来感知环境声音的大小.原理用一个话筒（electretmicrophone）收集声音，将过放大之后接到Arduino的模拟输入端口上，这样当人对着话筒说话的时候，在Arduino的模拟输入端口上就能感知到电压的变化，说话声音越大，电压变化的幅度越大。声音传感器•该传感器同样有三根连线，5V和Gnd分别接Arduino的5V和Gnd两个引脚，OUT则要接在Arduino上的模拟输入端口上。intsoundPin=0;intvalue=0;voidsetup(){Serial.begin(9600);}voidloop(){value=analogRead(soundPin);if(value>400){Serial.println(value,DEC);delay(300);}}上述程序不断地从模拟输入端口0上读入声音传感器的值，一当发现其值大于400，随即激活相应的动作。这里只是简单地将值从串口输出来，你完全可以根据自己的实际需要做相应的处理。当然，到底需要设置多大的门限值是合适的，需要根据你自己的实际情况进行设置.
