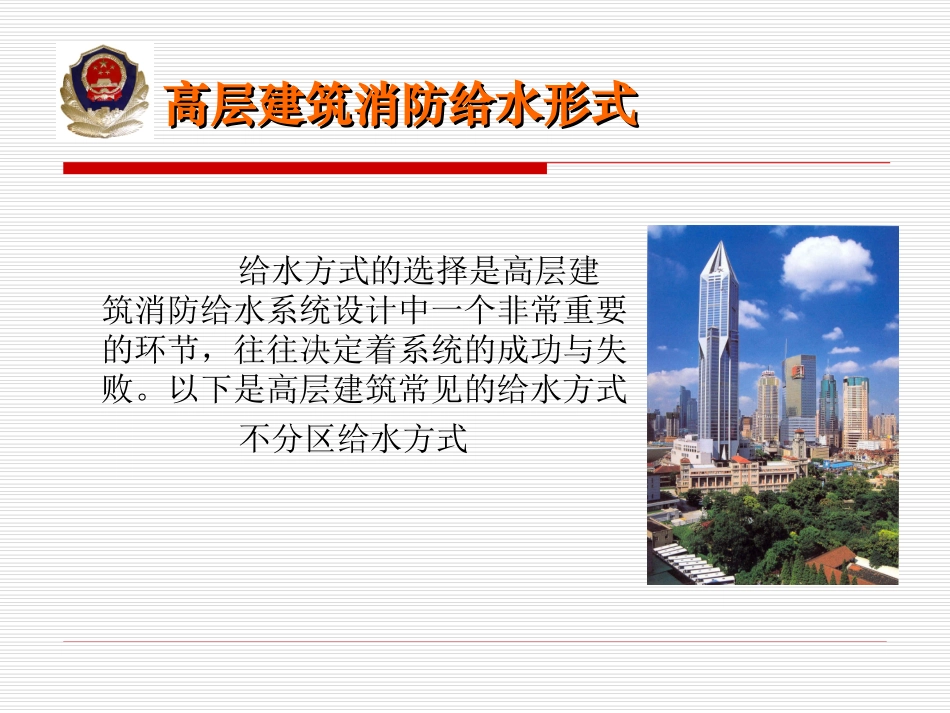

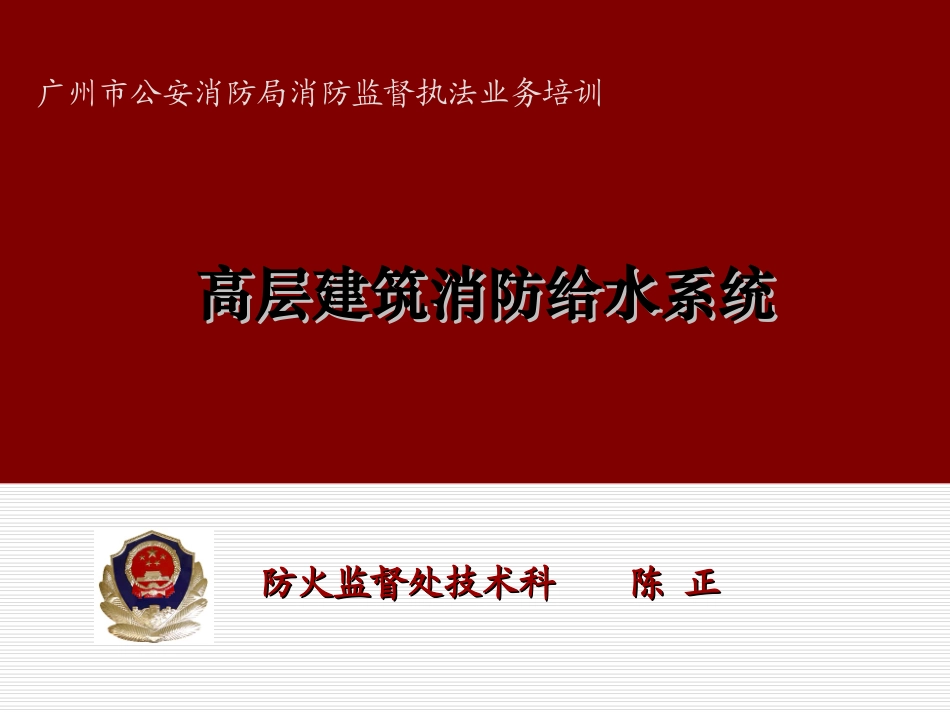

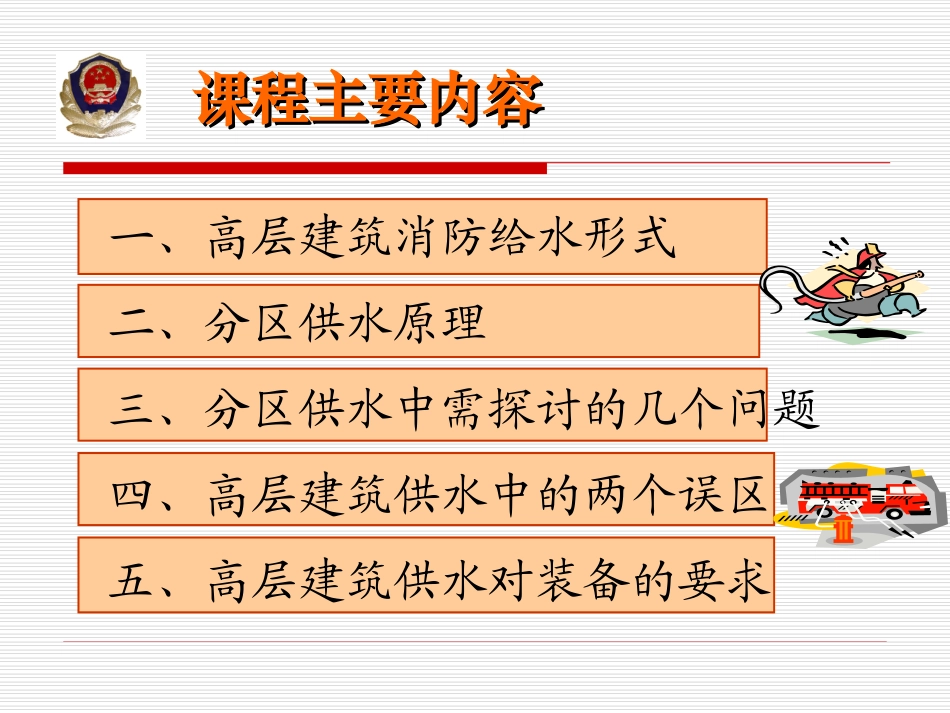

高层建筑消防给水系统高层建筑消防给水系统防火监督处技术科陈正防火监督处技术科陈正广州市公安消防局消防监督执法业务培训一、高层建筑消防给水形式二、分区供水原理三、分区供水中需探讨的几个问题四、高层建筑供水中的两个误区五、高层建筑供水对装备的要求课程主要内容课程主要内容高层建筑消防给水形式高层建筑消防给水形式给水方式的选择是高层建筑消防给水系统设计中一个非常重要的环节，往往决定着系统的成功与失败。以下是高层建筑常见的给水方式不分区给水方式不分区给水方式高层建筑消防给水形式高层建筑消防给水形式此种方式一般用于建筑高度不超过50米的高层建筑。为什么会以50米为划分界线第二节分区供水原理部分将做详细介绍。其最大优点是系统简单、设备少，但对管材管件及用水设备等的耐压要求高。分区给水方式高层建筑消防给水形式高层建筑消防给水形式此种方式一般用于建筑高度超过50米的高层建筑。分区给水系统有串联分区供水系统和并联分区供水系统两种形式，其中并联供水系统按照水泵和管网又分为水泵并联分区供水系统和管网并联分区供水系统，左图为水泵并联形式，即高区和低区分别设置水泵。因多了消防水泵和竖管，故造价较高，占地面积大，现少用。但旧的高层建筑中还采用，如花园酒店。其优点是各区水泵单独运行，系统可靠性较好。分区给水方式高层建筑消防给水形式高层建筑消防给水形式但水泵并联另一种变通形式较为普遍使用，即采用双级双出口消防水泵，高区发生火灾时，即水泵高区出水口出水供水，低区发生火灾时，水泵低区出水口出水供水。此种方式节省一套消防水泵，同时还能节省水泵房占地面积。两套水泵合为一套双出口型消防水泵分区给水方式高层建筑消防给水形式高层建筑消防给水形式两个出水口可同时出水，也可单独出水。双出口水泵起到一泵当二泵的作用，当两个出口同时出水时，会很好地解决不同给水分区的分界处的搂层发生火灾时的消防给水问题，既减少变配电的增容量，达到降低工程设备费用的目的。所以，双出口水泵供水是高层建筑消防给水中一种有发展前途的供水设备。分区给水方式高层建筑消防给水形式高层建筑消防给水形式左图为管网并联形式，即供水坚管直接到高区，只设置一台消防水泵，水泵扬程以高区校核，在高区以下区采用经过减压阀后再接入管网。此种给水方式系统简单，水泵机组少，占地面积小，节约造价，建设单位比较容易接受，也比较利于设计和施工。由于减压阀具有上述的优势，因而在消防给水系统中得到广泛的应用。分区给水方式高层建筑消防给水形式高层建筑消防给水形式尤其是高低两区交界的两层失火时，只需要启动一台水泵。不足之处是由于只设置一套消防水泵，可靠性降低。另一个问题是，对通过减压阀的水流的水质要求较高。生活给水系统由于采用给水塑料管，水质较好，对减压阀减压给水很有利。消防给水管道一般采用镀锌钢管，往往因长时间不运行而受到锈蚀，产生铁锈等。一旦使用容易堵塞减压阀前的过滤器或减压阀，对灭火产生严重影响。高层建筑消防给水形式高层建筑消防给水形式分区给水方式中区水箱消防水池消防泵组消防竖管中区消火栓系统低区消火栓系统减压阀水泵接合器组低区水箱分区给水方式高层建筑消防给水形式高层建筑消防给水形式左图为串联分区供水形式，即供水坚管到中间水箱，再通过水泵抽取中间水箱水至高区，各区水泵分别串联加压，水泵工作压力小，运行安全可靠。该系统的缺点是占用上层使用面积，易产生噪声和二次污染，投资大，设备分散，维护管理不便，同时。由于上面分区供水受下面分区给水的影响，安全性较差。但在一些超高层建筑中，尤其是高区不在消防车供水范围内的超高层建筑，使用较多，如威斯汀酒店。分区给水方式高层建筑消防给水形式高层建筑消防给水形式由于下一个分区高位水箱（中间水箱）是最高分区的水源，其供水有两种方法：①在火灾延续时间内最高分区的消防水量全部存贮于下一个分区的高位水箱内，安全性好。但增加了水箱的容积，同时增加了结构的荷重，此法在实际应用中有一定困难。分区给水方式高层建筑消防给水形式高层建筑消防给水形式②在地下层设置水泵作为转输泵，从贮水...
