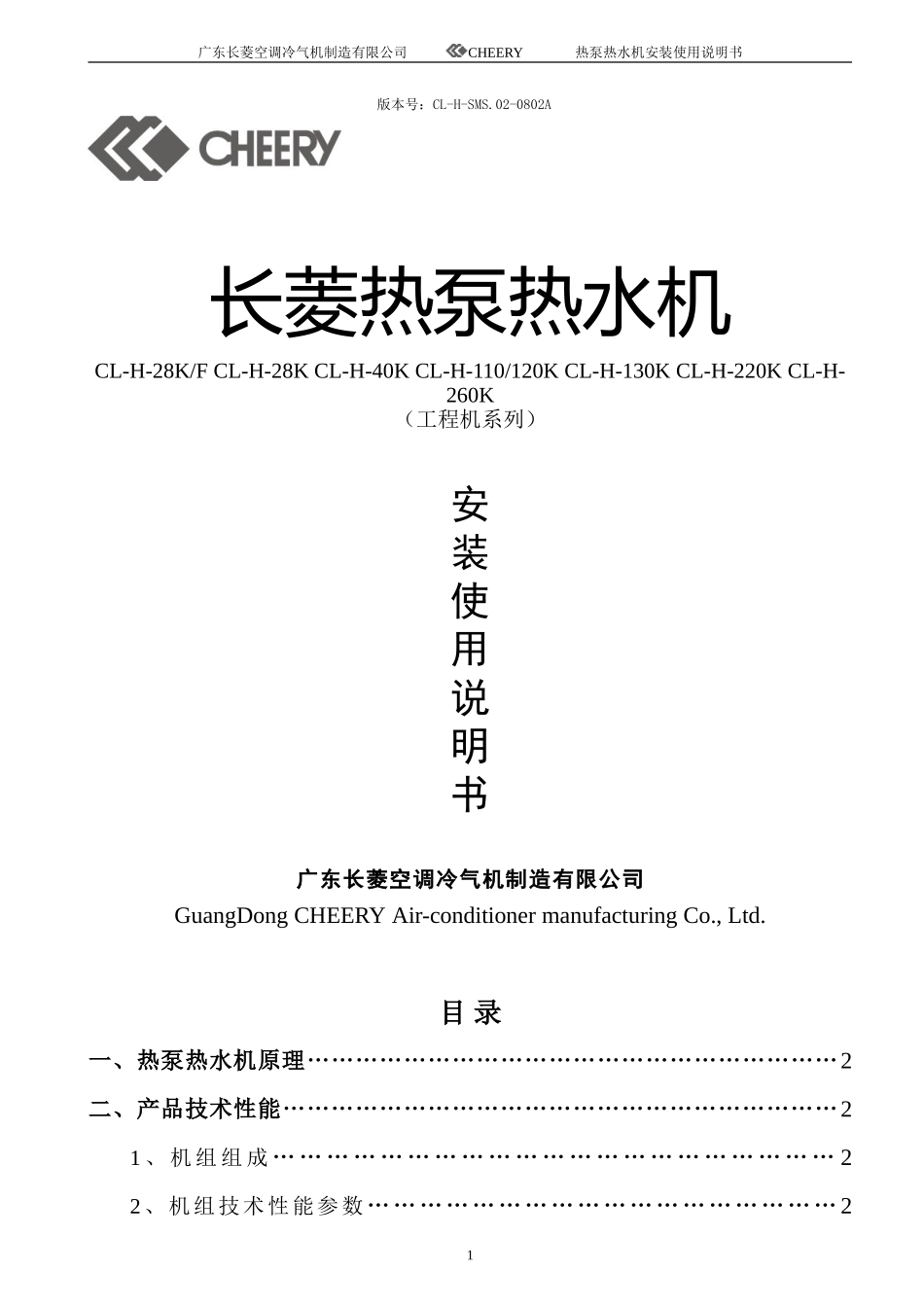

广东长菱空调冷气机制造有限公司CHEERY热泵热水机安装使用说明书版本号：CL-H-SMS.02-0802A长菱热泵热水机CL-H-28K/FCL-H-28KCL-H-40KCL-H-110/120KCL-H-130KCL-H-220KCL-H-260K（工程机系列）安装使用说明书广东长菱空调冷气机制造有限公司GuangDongCHEERYAir-conditionermanufacturingCo.,Ltd.目录一、热泵热水机原理…………………………………………………………2二、产品技术性能……………………………………………………………21、机组组成………………………………………………………22、机组技术性能参数………………………………………………21广东长菱空调冷气机制造有限公司CHEERY热泵热水机安装使用说明书3、机组外形图………………………………………………………………34、机组性能参数与环境温度关系参考图……………………………………………4三、操作说明……………………………………………………………41、控制面板介绍…………………………………………………………42、控制面板操作说明…………………………………………………………5四、安装说明……………………………………………………………61、机组安装………………………………………………………62、管道连接…………………………………………………………63、有关配置要求……………………………………………………………7五、调试与运行…………………………………………………………………81、试运行前准备工作…………………………………………………………82、试运行……………………………………………………………………83、运行控制……………………………………………………………8六、维护与保养………………………………………………………9七、常见故障及处理……………………………………………………………91、控制器的保护功能及故障代码…………………………………………102、常见故障及排除方法……………………………………………………10八、使用注意事项…………………………………………………………11九、售后服务及保修………………………………………………………11十、电气接线图……………………………………………………………111、电气接线图………………………………………………………………112、PCB控制板……………………………………………………………14感谢您选择长菱热泵热水机，在使用之前，请您仔细阅读本说明书。机组安装、施工可参照本说明书中的“热泵热水机安装”的相关要求，在专业技术人员指导下,设计、安装完成，不可随意施工安装。否则将会影响热泵热水机2广东长菱空调冷气机制造有限公司CHEERY热泵热水机安装使用说明书组的正常使用和使用效果。尊敬的用户，如您需要咨询，请您与本公司或当地经销商联系，我们将热忱为您服务。一、热泵热水机原理原理简述压缩机从蒸发器中吸入低温低压气体制冷剂，通过做功将制冷剂压缩成高温高压气体，高温高压气体进入冷凝器与水交换热量，在冷凝器中被冷凝成高压液体而放出大量热量，水吸收其放出的热量而温度不断上升。高压液体经膨胀阀节流降压后，在蒸发器中通过风扇的作用，吸收周围空气中热量而挥发成低压气体，又被吸入压缩机中压缩，这样反复循环，从而制取热水。二、产品技术性能1、机组组成热泵热水机组主要由热泵主机、水箱和控制装置等三个部分组成。可在控制器上控制整个热水系统的运行。2、机组技术性能参数机组型号CL-H-28K/FCL-H-28KCL-H-40KCL-H-110KCL-H-130KCL-H-220KCL-H-260K额定制热水量180L/h210L/h410L/h780L/h880L/h1500L/h1750L/h额定制热量8.4kW9.8kW19kW36kW41kW70kW81kW额定输入功率2.1kW2.3kW4.4kW8.8kW9.8kW17.2kW19.5kW额定输入电流10A11A7.8A16A18A33A36A最大输入功率3.2kW3.4kW6.3kW14kW15kW25kW28kW最大输入电流16A16A11A26A28A46A52A水侧压力损失30kPa35kPa60kPa55kPa65kPa额定水温55℃最高水温60℃额定电源220V～/50Hz380V3N～/50Hz防触电保护类别I类防水等级IPX4排气侧工作过压2.8MPa吸气侧工作过压0.8MPa机组质量78kg105kg140kg290kg450kg720kg860kg外形尺寸长885mm690mm...
