学习情境3 斜拉桥的施工VIP免费

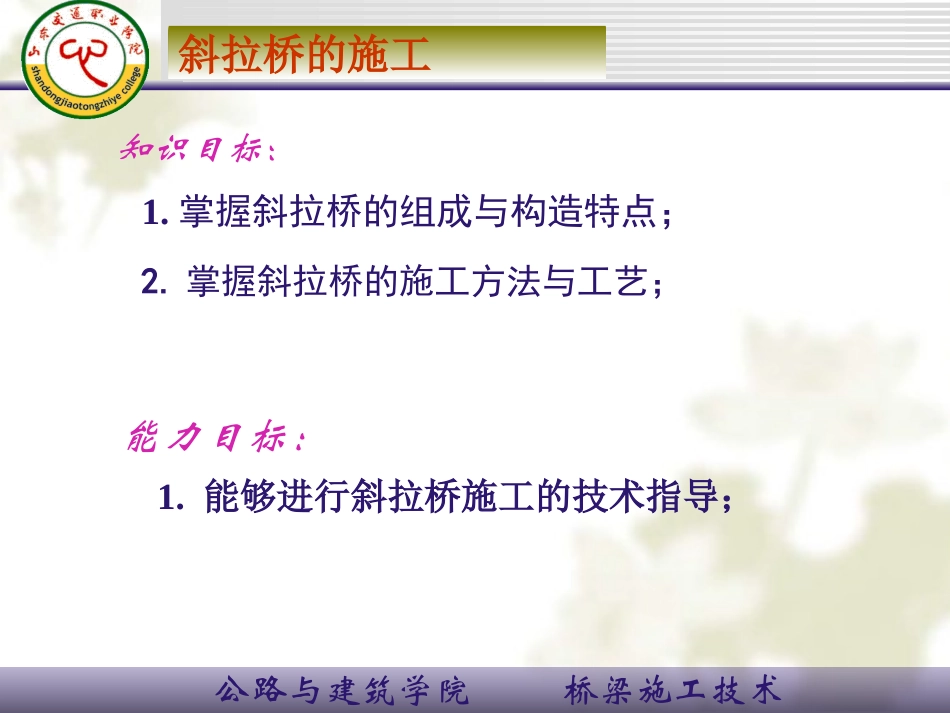

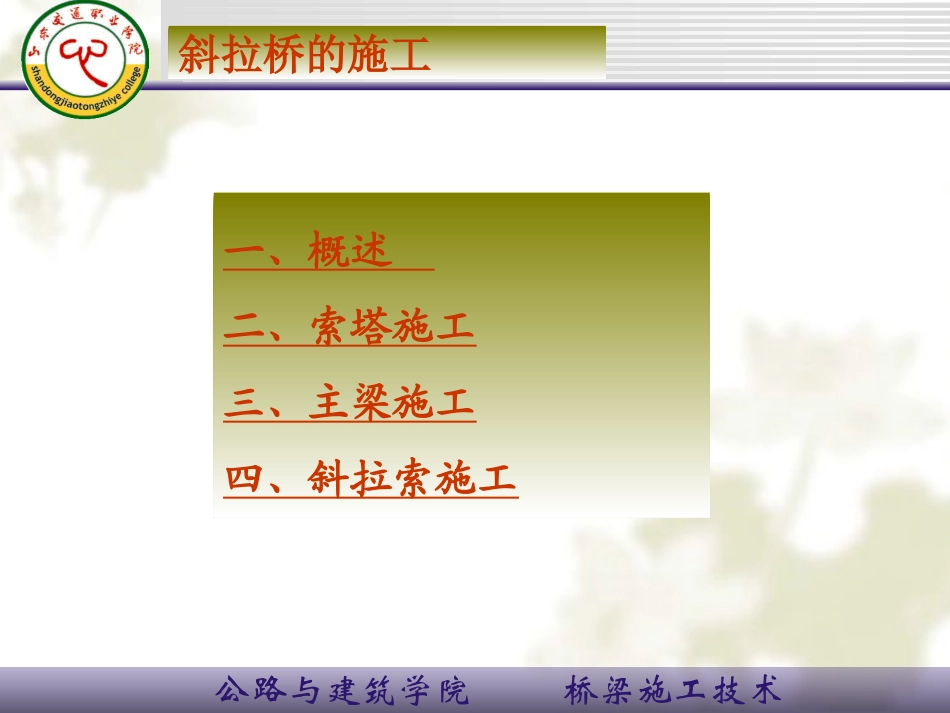

24/12/2524/12/2511c桥梁施工技术2010.02山东交通职业学院公路与建筑学院桥梁施工技术斜拉桥的施工2.掌握斜拉桥的施工方法与工艺；能力目标：知识目标：1.掌握斜拉桥的组成与构造特点；1.能够进行斜拉桥施工的技术指导；公路与建筑学院桥梁施工技术斜拉桥的施工一、概述二、索塔施工三、主梁施工四、斜拉索施工公路与建筑学院桥梁施工技术斜拉桥的施工一、斜拉桥的发展1、斜拉桥的定义由梁、索、塔三类构件组成的一种桥面体系以加劲梁受压（密索）或受弯（稀索）为主，支承体系以斜拉索受拉及桥塔受压为主的桥梁。公路与建筑学院桥梁施工技术斜拉桥的施工混凝土斜拉桥2、斜拉桥的组成与特点◎它是一种自锚体系，不需昂贵的地锚基础◎防腐技术要求较低，还可在通车情况下换索◎刚度较大，抗风能力较好◎用钢量较少◎采用悬臂施工不防碍通航（1）组成：索塔、拉索、主梁、桥墩、基础（2）特点：与吊桥相比苏通大桥公路与建筑学院桥梁施工技术斜拉桥的施工混凝土斜拉桥3、斜拉桥的发展历史第一座现代化钢斜拉桥主跨182m20世纪30年代提出1995年在瑞典建成第一座混凝土斜拉桥，主跨为160＋5×235＋1601962年建成的马拉开波桥斜拉桥得到迅速发展一建成300多座主跨856m混合型斜拉桥1994年建成法国诺曼底桥主跨890m钢斜拉桥1998年日本建成多多大桥公路与建筑学院桥梁施工技术斜拉桥的施工混凝土斜拉桥公路与建筑学院桥梁施工技术斜拉桥的施工混凝土斜拉桥QuebecBr.(Canada)1917(549m)公路与建筑学院桥梁施工技术斜拉桥的施工湛江海湾大桥公路与建筑学院桥梁施工技术斜拉桥的施工南浦大桥（1991）该桥全长8346米，主桥长846米，主桥采用双塔双索面钢与混凝土结合梁斜拉桥，主跨跨径423米公路与建筑学院桥梁施工技术斜拉桥的施工混凝土斜拉桥主桥为双塔空间双索面钢—混凝土结合梁斜拉桥结构，塔墩固结，上部结构为纵向悬浮体系，主桥全长1178米，过渡孔45+边孔（99+144）+主孔602+边孔（144+99）+45杨浦大桥(1993)公路与建筑学院桥梁施工技术斜拉桥的施工斜拉桥的结构组成：主梁、桥塔、斜拉索主梁施工方法—悬臂灌筑、悬臂拼装—支架法、顶推法、平转法控制内力—施工阶段、运营阶段涪陵长江大桥二、施工概述公路与建筑学院桥梁施工技术斜拉桥的施工1.钢桥塔的施工施工方法—浮式吊机施工、塔式吊机施工、爬升式吊机施工（一）、索塔施工爬升式吊机施工法的施工顺序公路与建筑学院桥梁施工技术斜拉桥的施工2.混凝土桥塔的施工施工方法—滑模法、爬模法、翻转模板法、提升支架法、普通支架法塔吊的布置形式：公路与建筑学院桥梁施工技术斜拉桥的施工鄂黄长江大桥公路与建筑学院桥梁施工技术斜拉桥的施工1.主梁施工的常用方法•顶推法•平转法（二）、主梁施工公路与建筑学院桥梁施工技术斜拉桥的施工公路与建筑学院桥梁施工技术斜拉桥的施工•支架法公路与建筑学院桥梁施工技术斜拉桥的施工•悬臂法自由悬臂法架设斜拉桥公路与建筑学院桥梁施工技术斜拉桥的施工长江二桥南汉主桥公路与建筑学院桥梁施工技术斜拉桥的施工2.主梁施工特点•单索面斜拉桥•双索面斜拉桥•扁平双主肋截面公路与建筑学院桥梁施工技术斜拉桥的施工基本工序：设置锚固部件、架设斜拉索、张拉斜拉索、防护与架设斜拉索斜拉索的基本类型（三）、斜拉索施工公路与建筑学院桥梁施工技术斜拉桥的施工压力表测定法、压力传感器测定法、频率振动法•索力的量测张拉斜拉索
