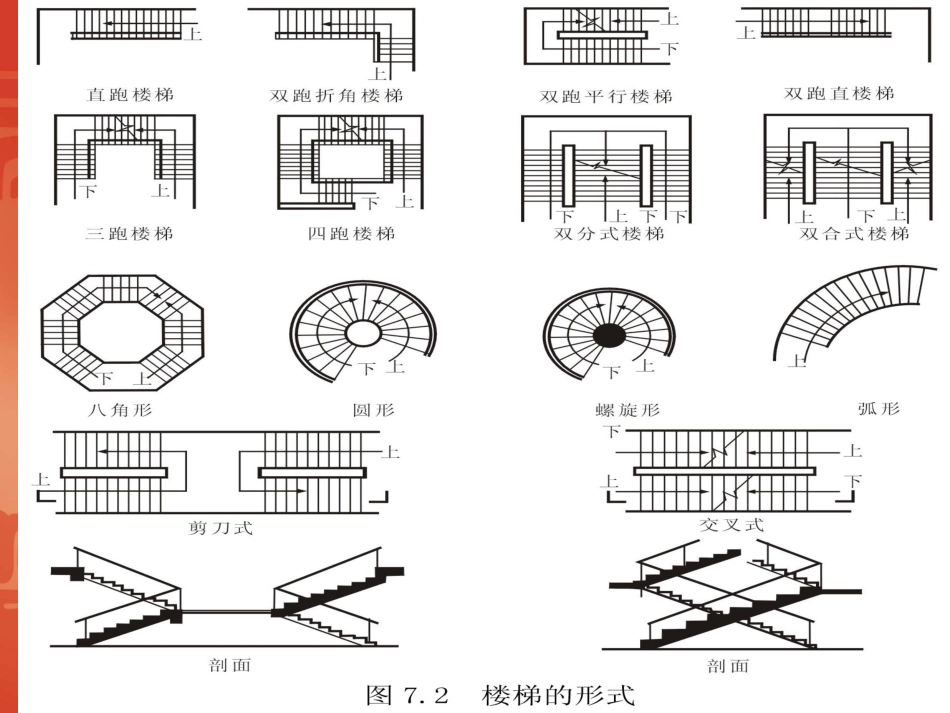

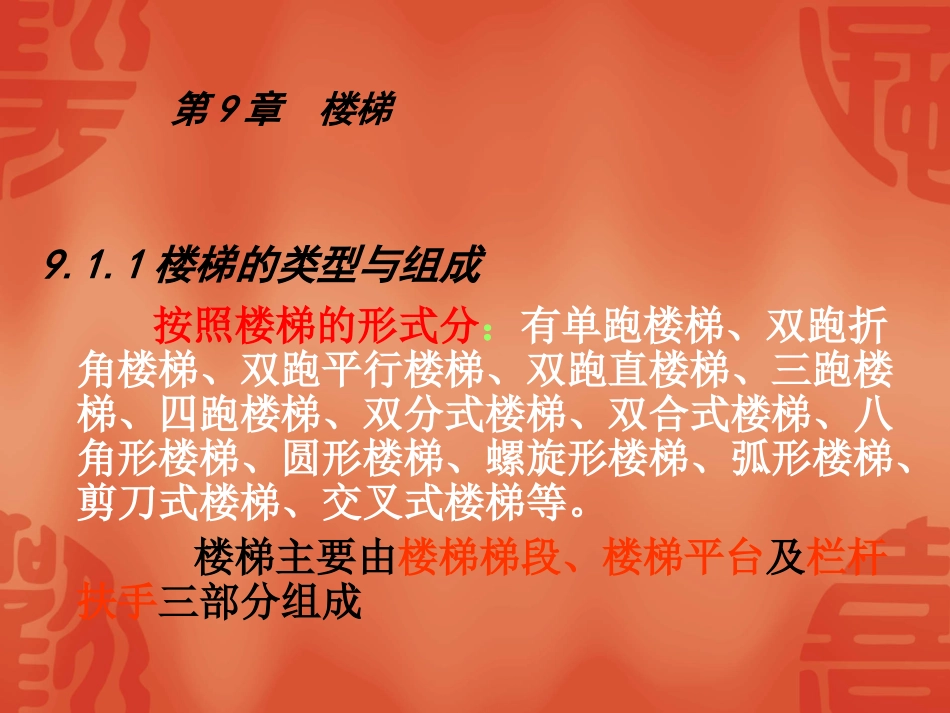

房屋建筑学第9章第9章楼梯9.1.1楼梯的类型与组成按照楼梯的形式分：有单跑楼梯、双跑折角楼梯、双跑平行楼梯、双跑直楼梯、三跑楼梯、四跑楼梯、双分式楼梯、双合式楼梯、八角形楼梯、圆形楼梯、螺旋形楼梯、弧形楼梯、剪刀式楼梯、交叉式楼梯等。楼梯主要由楼梯梯段、楼梯平台及栏杆扶手三部分组成一、楼梯梯段设有踏步供建筑物楼层之间上下通行的通道称为梯段。踏步又分为踏面（供行走时踏脚的水平部分）和踢面（形成踏步高差的垂直部分）。每个梯段的踏步不应超过18级，但也不应少于3级。二、梯段平台楼梯平台是指连接两梯段之间的水平部分。平台用做楼梯转折、连通某个楼层或供使用者稍事休息。与楼层标高相一致的平台称为楼层平台，介于两个楼层之间的平台称之为休息平台或中间平台。三、栏杆扶手栏杆是设置在楼梯梯段和平台边缘处起安全保障的围护构件。扶手一般设于栏杆顶部，也可附设于墙上，称为靠墙扶手。15.2钢筋混凝土楼梯构造钢筋混凝土楼梯按施工方法不同，主要有：现浇整体式预制装配式两类。15.2.1现浇钢筋混凝土楼梯按楼段的结构形式不同，可分为：板式楼梯梁板式楼梯两种。一、板式楼梯板式楼梯通常由梯段板、平台梁和平台板组成。梯段板是一块带踏步的斜板，它承受着梯段的全部荷载，然后通过平台梁将荷载传给墙体或柱子。当梯段跨度不大时（水平投影长度一般不超过3m）常采用。二、梁板式楼梯梁板式楼梯段是由踏步板和梯段斜梁（简称梯梁）组成。梯段的荷载由踏步板传递给梯梁，梯梁再将荷载传给平台梁，最后，平台梁将荷载传给墙体或柱子。梯梁通常设两根，分别布置在踏步板的两端。梯梁与踏步板在竖向的相对位置有两种：明步式，暗步式。15.2.2预制装配式钢筋混凝土楼梯预制装配式钢筋混凝土楼梯按其构造方式可分为：梁承式、墙承式、墙悬臂式。一、梁承式预制装配钢筋混凝土楼梯预制装配梁承式钢筋混凝土楼梯系指：梯段由平台梁支承的楼梯构造方式。由于在楼梯平台与斜向楼梯段交汇处设置了平台梁，避免了构件转折处受力不合理和节点处理的困难，在一般大量性民用建筑中较为常用。预制构件可按：梯段（板式或梁板式梯段）、平台梁、平台板三部分进行划分。（一）梯段1.梁板式梯段梁板式梯段由斜梁和踏步板组成。一般在踏步板两端各设一根斜梁，踏步板支承在斜梁上。（1）踏步板：踏步板断面形式有一字形、L形、倒L形、三角形等（2）斜梁：斜梁一般为矩形断面。为了减少结构所占空间，也可做成锯齿形断面，但构件制作较复杂。斜梁一般按L/12估算其断面有效高度，L为斜梁水平投影跨度。2.板式梯段板式梯段为带踏步的钢筋混凝土锯齿形板，其上下端直接支承在平台梁上。由于没有斜梁，梯段底面平整，结构厚度小，其有效断面厚度可按板跨1/12～1/30估算。由于梯段板厚度小，且无斜梁，使平台梁截面高度相应减小，从而增大了平台下净空高度。为了减轻梯段板自重，也可将梯段板做成空心构件，有横向抽孔和纵向抽孔两种方式。（二）平台梁为了便于支承斜梁或梯段板，平衡梯段水平分力并减少平台梁所占结构空间，一般将平台梁做成L形断面。（三）平台板平台板可根据需要采用钢筋混凝土空心板、槽板或平板。二、墙承式预制装配钢筋混凝土楼梯预制装配墙承式钢筋混凝土楼梯系指：预制钢筋混凝土踏步板直接搁置在墙上的一种楼梯形式。预制装配墙承式钢筋混凝土楼梯由于踏步两端均有墙体支承，不需设平台梁和梯斜梁，也不必设栏杆，需要时设靠墙扶手，可节约钢材和混凝土。三、墙悬臂式预制装配钢筋混凝土楼梯预制装配式钢筋混凝土楼梯系指预制钢筋混凝土踏步板一端嵌固于楼梯间侧墙上，另一端凌空悬挑的楼梯形式。预制装配墙悬配式钢筋混凝土楼梯无平台梁和梯斜梁，也无中间墙，楼梯间空间轻巧空透，结构占空间少，在住宅建筑中使用较多。但其楼梯间整体刚度极差，不能用于有抗震设防要求的地区。需随墙体砌筑安装踏步板，并需设临时支撑，施工比较麻烦。预制装配墙悬臂式钢筋混凝土楼梯用于嵌固踏步板的墙体厚度不应小于240mm，踏步板悬挑长度一般≤1800mm，以保证嵌固端牢固。15.2.3楼梯的细部构造一、踏步面层及防滑构造楼梯踏步面层应便于行走、耐磨、防滑并保持清...
