外墙膨胀玻化微珠保温砂浆施工方案VIP免费

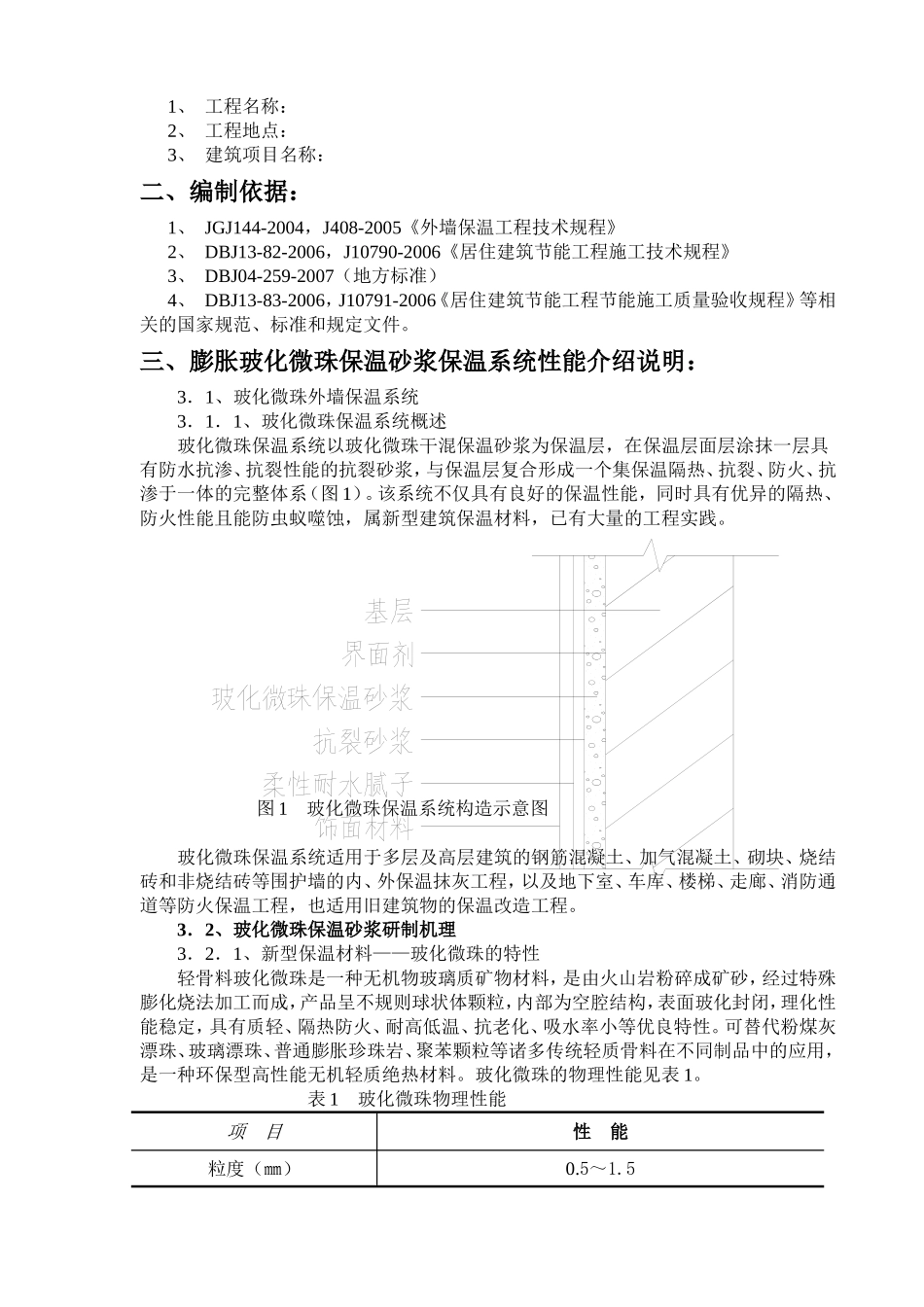

外墙膨胀玻化微珠保温砂浆施工专项方案编制单位：编制时间：施工组织设计（施工方案）报审表施表7．1工程名称施工单位编制单位主编编制人工程项目部／专业分包施工单位（盖章）技术负责人审核单位总承包单位审核意见：年月日总承包单位（盖章）审核人审批人审查单位监理审查意见：监理审查结论：同意实施□修改后报□重新编制监理单位（盖章）专业监理工程师日期：总监理工程师日期：一、工程概况：1、工程名称：2、工程地点：3、建筑项目名称：二、编制依据：1、JGJ144-2004，J408-2005《外墙保温工程技术规程》2、DBJ13-82-2006，J10790-2006《居住建筑节能工程施工技术规程》3、DBJ04-259-2007（地方标准）4、DBJ13-83-2006，J10791-2006《居住建筑节能工程节能施工质量验收规程》等相关的国家规范、标准和规定文件。三、膨胀玻化微珠保温砂浆保温系统性能介绍说明：3．1、玻化微珠外墙保温系统3．1．1、玻化微珠保温系统概述玻化微珠保温系统以玻化微珠干混保温砂浆为保温层，在保温层面层涂抹一层具有防水抗渗、抗裂性能的抗裂砂浆，与保温层复合形成一个集保温隔热、抗裂、防火、抗渗于一体的完整体系（图1）。该系统不仅具有良好的保温性能，同时具有优异的隔热、防火性能且能防虫蚁噬蚀，属新型建筑保温材料，已有大量的工程实践。图1玻化微珠保温系统构造示意图玻化微珠保温系统适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等围护墙的内、外保温抹灰工程，以及地下室、车库、楼梯、走廊、消防通道等防火保温工程，也适用旧建筑物的保温改造工程。3．2、玻化微珠保温砂浆研制机理3．2．1、新型保温材料——玻化微珠的特性轻骨料玻化微珠是一种无机物玻璃质矿物材料，是由火山岩粉碎成矿砂，经过特殊膨化烧法加工而成，产品呈不规则球状体颗粒，内部为空腔结构，表面玻化封闭，理化性能稳定，具有质轻、隔热防火、耐高低温、抗老化、吸水率小等优良特性。可替代粉煤灰漂珠、玻璃漂珠、普通膨胀珍珠岩、聚苯颗粒等诸多传统轻质骨料在不同制品中的应用，是一种环保型高性能无机轻质绝热材料。玻化微珠的物理性能见表1。表1玻化微珠物理性能项目性能粒度（㎜）0.5～1.5容重(kg/M3)80～130导热系数(W/M*K)0.032～0.045漂浮率(%)≥98表面玻化率(%)≥95吸水率(真空抽滤法测定,%)20～501Mpa压力的体积损失率(%)38～46耐火度(℃)1280～1360使用温度(℃)1000以下玻化微珠作为建筑保温材料可以弥补用聚苯颗粒和普通膨胀珍珠岩作轻质骨料的其他传统保温材料中诸多缺陷和不足，可以克服膨胀珍珠岩的吸水性大、易粉碎、在搅拌中体积收失率大、产品后期保温性能降低和易空鼓开裂等不足之处，同时又弥补了聚笨颗粒有机材料易燃、防火性能差、高温产生有害气体和耐老化性耐候性低等缺陷。可广泛用于建筑节能、化工填料、科技农业、耐火材料和防火吸音等行业，后续的应用领域也十分广泛。3.2.2、纤维与水泥基材的复合作用对于玻化微珠保温砂浆，采用复合纤维来改善砂浆的抗裂性能，进而提高其强度和其他性能。对比试验表明，掺入一定量的复合纤维并没有显著提高保温砂浆的抗压强度，但是从试块的破坏特征可以看出，砂浆的断裂能和破坏时的最大变形迅速增加，明显改变了砂浆的整体性能，试块的破坏呈塑性破坏，表明砂浆的韧性、抗裂性得到明显示提高。这是因为纤维以单位体积内较大的数量分布于砂浆内部，裂缝在发展的过程中遭遇到纤维的阻挡，消耗了能量，延缓裂缝的出现。同时，掺加纤维会使砂浆的抗冻性、抗渗性、抗冲击性能都得到提高。但是纤维掺量过高，会导致保温砂浆的施工和易性变差，因此纤维掺量不宜超过1%。由于砂浆中应用了复合纤维，相当于大多数保温隔热材料表面必须粘贴一层抗拉玻纤网布，只不过将玻纤网的作用分散到砂浆的空间，可取代抗裂玻纤网布，有效防止不合格玻纤网布带来的保温面层开裂的质量通病。3．2．3、膨胀玻化微珠保温砂浆特性膨胀玻化微珠保温砂浆，是采用一种表面玻化封闭膨胀玻化微珠为轻质骨料，加以一定聚合物水泥和添加剂，制成单组份干粉无机保温砂浆，可直接在现场加水搅拌即可使用。表面粉涂一层防渗聚合物抗裂砂浆和抗碱...
