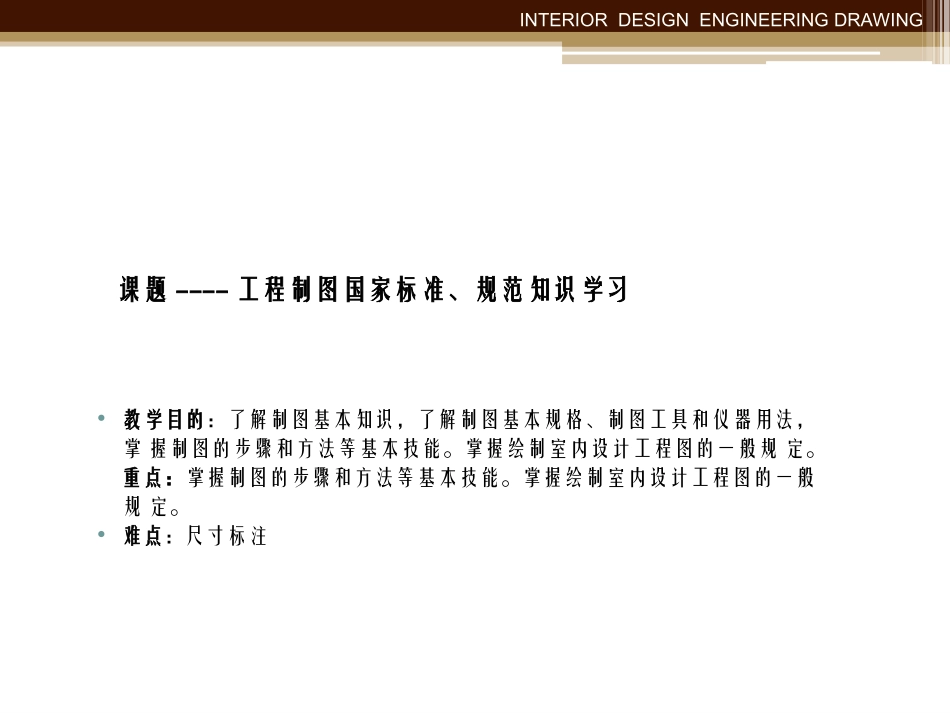

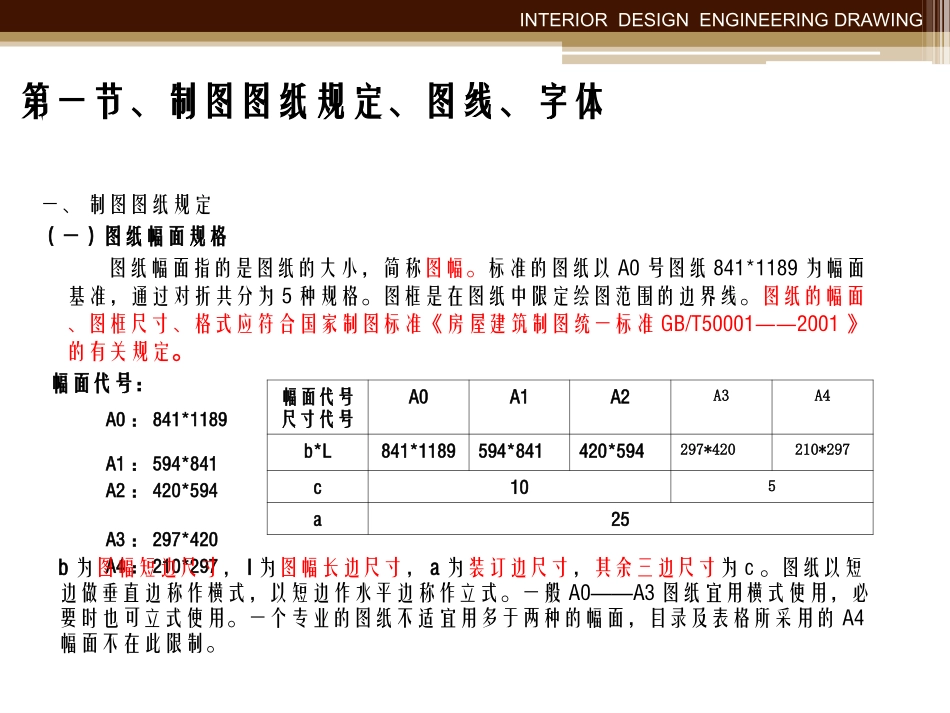

第一章制图基础INTERIORDESIGNENGINEERINGDRAWING-----理论知识学习•教学目的：了解制图基本知识，了解制图基本规格、制图工具和仪器用法，掌握制图的步骤和方法等基本技能。掌握绘制室内设计工程图的一般规定。重点：掌握制图的步骤和方法等基本技能。掌握绘制室内设计工程图的一般规定。•难点：尺寸标注INTERIORDESIGNENGINEERINGDRAWING课题----工程制图国家标准、规范知识学习一、制图图纸规定（一）图纸幅面规格图纸幅面指的是图纸的大小，简称图幅。标准的图纸以A0号图纸841*1189为幅面基准，通过对折共分为5种规格。图框是在图纸中限定绘图范围的边界线。图纸的幅面、图框尺寸、格式应符合国家制图标准《房屋建筑制图统一标准GB/T50001——2001》的有关规定。幅面代号：第一节、制图图纸规定、图线、字体A0：841*1189A1：594*841A2：420*594A3：297*420A4：210*297幅面代号尺寸代号A0A1A2A3A4b*L841*1189594*841420*594297*420210*297c105a25b为图幅短边尺寸，l为图幅长边尺寸，a为装订边尺寸，其余三边尺寸为c。图纸以短边做垂直边称作横式，以短边作水平边称作立式。一般A0——A3图纸宜用横式使用，必要时也可立式使用。一个专业的图纸不适宜用多于两种的幅面，目录及表格所采用的A4幅面不在此限制。INTERIORDESIGNENGINEERINGDRAWING（二）图纸加长尺寸和微缩复制1，加长尺寸的图纸只允许加长图纸的长边。2，需要缩微复制的图纸，其一个边上应附有一段准确的米制尺寸，四个边上均应附有对中标志米制尺度的总长为100mm，分格应为10mm。对中标志应画在图纸各边长的中点处，线宽应为0.35mm，伸入框内应为5mm。幅面尺寸长边尺寸长边加长后尺寸A011891486、1635、1783、1932、2080、2230、2378A18411051、1261、1471、1682、1892、2102A2594743、891、1041、1189、1338、1486、1635A3420630、841、1051、1261、1471、1682、1892INTERIORDESIGNENGINEERINGDRAWING（三）标题栏图纸的标题栏简称图标，是将工程图的设计单位名称、工程名称、图名、图号、设计号及设计人、绘图人、审批人的签名和日期等，集中罗列的表格。根据工程需要选择确定其尺寸。格式及分区，除A4立式左右通栏外，其余标题栏均置于图框右下脚，图标中的文字方向为看图方向。签字区应包含实名列和签名列。涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样。设计单位名称区签字栏工程名称区图号区图名区设计单位工程名称图号区签字区图名区（校名）比例日期批阅成绩姓名专业（图名）班级学号设计单位名称区工程名称区签字区图号区图名区INTERIORDESIGNENGINEERINGDRAWING（四）会签栏会签栏是为各种工种负责人签字所列的表格，会签栏应按照图所示，其尺寸应为100mm*20mm，栏内应填写会签人员所代表的专业、姓名、日期；一个会签栏不够时，可另加一个，两个会签栏应并列；不需会签的图纸可不设会签栏。专业实名签名日期INTERIORDESIGNENGINEERINGDRAWING（五）图纸比例图样表现在图纸上应当按照比例绘制，比例能够在图幅上真实地体现物体的实际尺寸。比例的符号为“：”，比例应以阿拉伯数字表示，如1：1、1：2等，比例宜注写在图名的右侧，字的基准线应取平；比例的字高宜比图名的字高小一号或二号。图纸的比例针对不同类型有不同的要求，如总平面图的比例一般采用1：500、1：1000、1：2000，同时，不同的比例对图样绘制的深度也有所不同。表示所绘制的方案图比例，可以采用比例尺图示法表达，用于方案图阶段，比例尺文字高度为6.4mm（所有图幅），字体均为“简宋”。绘图所用的比例：常用比例1：1、1：2、1：5、1：10、1：20、1：50、1：1001：200、1：500、1：1000、1：2000、1：5000可用比例1：3、1：15、1：25、1：30、1：40、1：60、1：1501：250、1：300、1：400、1：600、1：1500、1：2500INTERIORDESIGNENGINEERINGDRAWING（六）图纸的布局原则、图纸的类型与顺序1，按照设计过程，这些图纸可以分为：方案设计图、初步设计图和施工图。2，一项完整工程的图纸编排顺序，应依次为：图纸目录、总图及说明。建筑、结构、给水排水、采暖通风、电...
